手动螺旋起重千斤顶三维结构设计

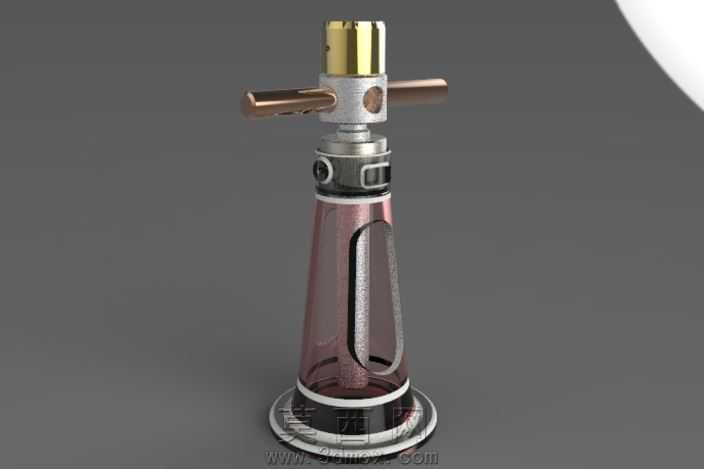

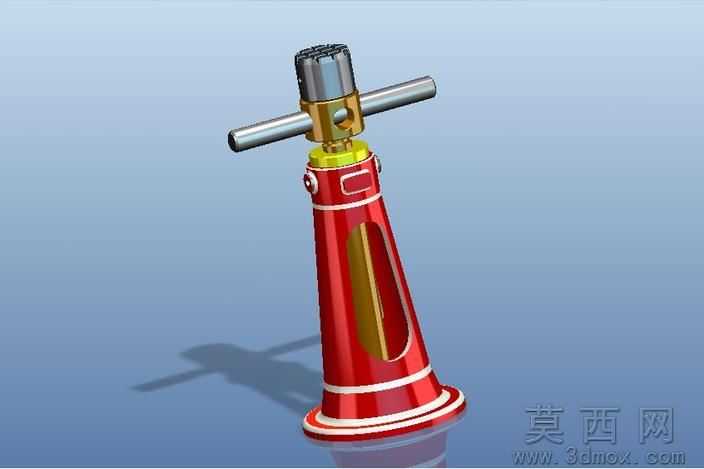

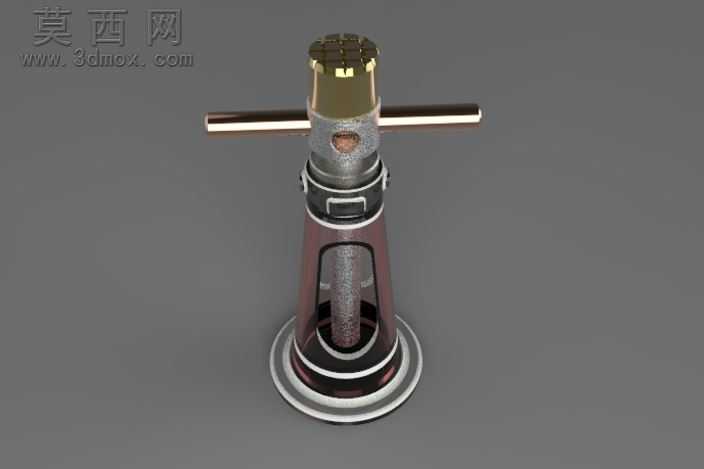

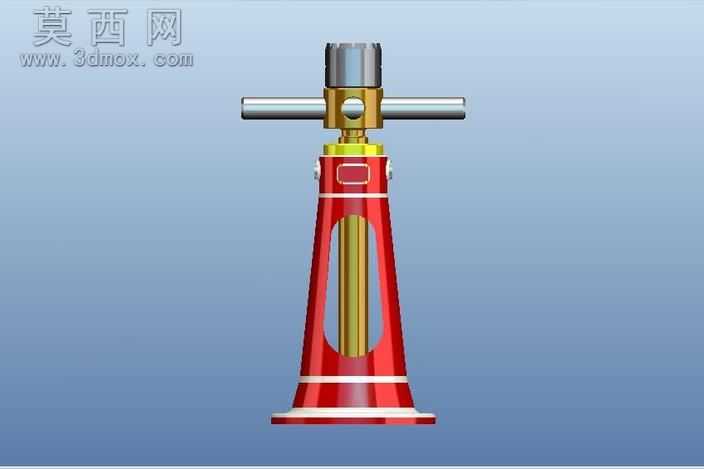

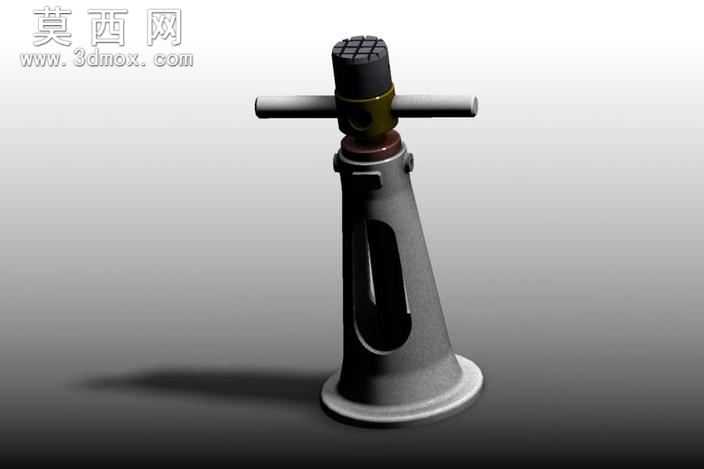

本作品为手动螺旋式起重装置的三维设计模型，整体采用Pro/Engineer完成全参数化建模，建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原，保证各零部件的尺寸配合公差符合实际加工装配要求。模型整体采用立式锥台主体结构，底部设置加宽圆形支撑底座，有效增大与支撑面的接触面积，提升起重作业时的整体稳定性，避免作业过程中出现侧翻风险。主体顶升螺杆部分采用精密梯形螺纹传动结构设计，相比普通三角螺纹具备更好的自锁性能，能够在顶升承重后自动锁止位置，无需额外锁止机构即可保障承重安全，适配手动起重作业的使用需求。顶部设置T型横向旋转施力手柄，手柄两端做圆滑过渡处理，符合人体工学握持需求，操作人员转动手柄时可通过力臂放大作用，以较小的手部作用力实现大吨位重物的顶升操作，降低手动作业的劳动强度。模型在渲染阶段针对不同零部件做了差异化材质赋予：主体外壳采用半透明酒红色磨砂树脂材质，既可以直观展示内部螺杆传动的结构走向，也让整体外观更具设计质感；顶部传动螺母与施力手柄分别采用抛光黄铜与拉丝金属材质，还原金属零件的真实金属光泽与表面肌理；底座与中部锁紧环采用哑光黑色硬质合金材质，突出承重部件的厚重可靠质感；侧面设置的长条形镂空握持位做了边缘倒角处理，既方便装置的整体搬运移动，也能直观观察内部螺杆的升降行程。设计过程中充分考虑手动起重装置的实际使用场景，整体结构紧凑无冗余部件，各传动部件之间预留了合理的装配间隙，既保证螺纹传动的顺畅无卡滞，也避免间隙过大导致顶升过程中出现晃动偏移。模型对每一处连接结构都做了细节还原，包括中部的锁紧调节环、顶部的限位挡边、底座的防滑底沿等细节都完整呈现，可直接用于手动起重工具的结构演示、教学讲解以及后续的优化改型设计，也可作为机械原理课程中螺旋传动机构的具象教学案例，帮助学习者理解螺旋顶升的力传递原理与结构设计要点。
