两百升立式搪瓷双壳承压储水罐体

　　这套立式储水罐体的结构方案，在中小型商用热水系统、集中供水预热单元以及工业恒温循环水站里十分常见，200升的有效容积刚好卡在单户大户型独栋住宅、小型民宿、门店式洗浴场所与车间辅助供水点的需求区间，既不会因容积过小导致加热设备频繁启停，也不会因罐体过大造成占地浪费与保温能耗攀升。罐体采用双壳夹层结构思路，内层搪瓷内胆直接接触储水介质，搪瓷层致密光滑，既能够抵御生活热水中长期存在的氯离子、微量水垢沉积带来的腐蚀，也能避免普通碳钢内壁长期浸水后出现的锈渣脱落问题，保障出水洁净度；外层承压壳体承担整体结构强度，两层之间预留的夹层空间可填充聚氨酯发泡保温层，大幅降低储水过程中的自然温降，减少重复加热的能源消耗。

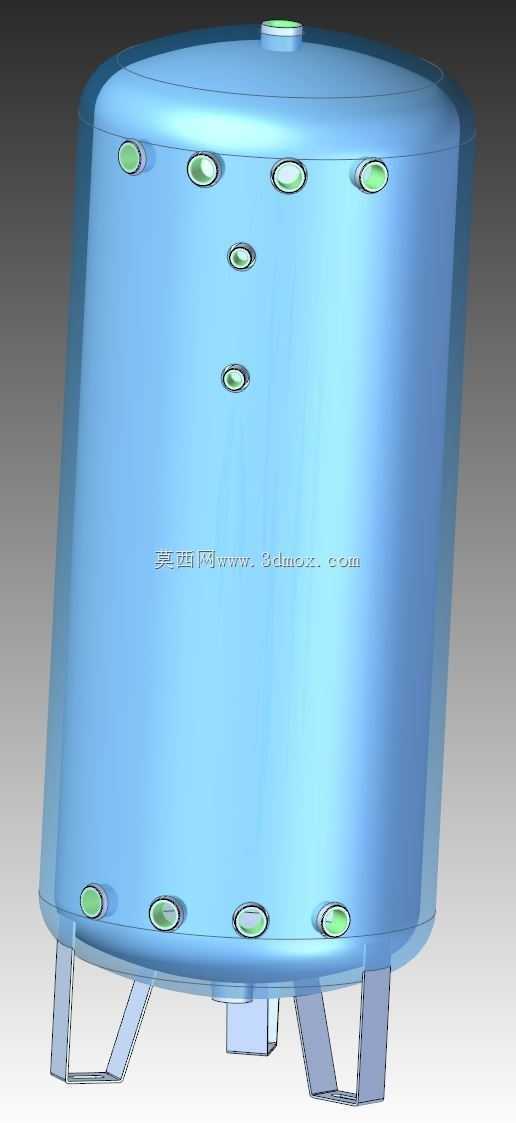

　　从现场安装边界来看，罐体整体采用直立圆柱形态，相较同容积卧式罐体，它的水平占地投影面积更小，仅需要在设备间地面留出对应直径的检修空位即可，底部支撑腿将罐身抬离地面，一方面避开地面积水、地坪清理时的污水浸泡，另一方面给罐体底部的排污接管、进出水低位管路留出安装操作空间，支撑腿的排布经过受力校核，满水状态下罐体总重量包含200升水体与壳体自重，全部载荷通过支腿均匀传递到预埋承重地坪，支腿底部预留地脚固定孔位，安装时可通过膨胀螺栓与地面锁紧，避免高位储水罐体在侧向外力、管路水锤作用下出现倾覆风险。

　　罐身的接口排布完全围绕实际运维与管路接驳需求设计：顶部预留的接口可接入安全阀、排气阀或者温度传感探头，当罐内水体受热膨胀压力超过阈值时，安全阀可自动泄放压力，避免密闭承压罐体出现超压风险；罐身上下分层布置的多组径向接口，可分别对应冷水进水、热水出水、循环回水、温度测点、备用接驳口等不同功能，分层布局让不同高度的水温监测点可以直接接入，无需额外在罐壁开孔现场焊接，既减少了现场施工的动火作业量，也避免后期开孔破坏搪瓷防腐层带来的局部腐蚀隐患。罐体下部的接口可对接排污管路，定期运维时打开排污阀即可将罐底沉积的水垢、杂质完全排出，不需要拆开罐体即可完成日常清洁。

　　做结构建模时首先要锁定内胆的公称容积，圆柱段内径与直段高度经过容积核算，扣除上下封头占用的内部空间后刚好满足200升有效储水容量，封头采用标准椭圆封头形态，相较平盖结构受力状态更合理，承压时封头壁面的应力分布更均匀，板材厚度可以在满足强度要求的前提下控制得更经济。双壳之间的夹层厚度需要结合保温材料的导热系数计算，既要保证保温层厚度满足温降要求，也要避免外売直径过度增大造成材料浪费。所有径向接口的法兰端面都要保持与罐壁轴线垂直，法兰盘的螺栓孔位预留足够的扳手操作空间，避免现场安装管路时出现螺栓无法拧动的干涉问题。支腿的焊接位置避开罐身纵缝与环缝的焊接热影响区，降低焊接应力集中对罐体疲劳寿命的影响，支腿之间可选配横向拉结筋，进一步提升整体框架的抗侧刚度。

　　在系统选型匹配时，这个容积的罐体可以搭配空气能热泵、太阳能换热模块或者小型电加热机组，作为缓冲储热单元平衡热源输出与用水端的峰值流量差，当多个用水点同时开启时，罐内储存的热水可以立刻补充流量，避免热源加热速度跟不上用水节奏出现的水温骤降问题。罐体的搪瓷工艺要求内胆表面搪瓷层均匀覆盖，所有焊接接缝处都要做搪瓷前的打磨处理，避免尖角位置出现搪瓷层薄厚不均、运行后脱落的问题。三维建模过程中所有接口的位置、高度、法兰规格都可以按照实际项目的管路走向做参数化调整，支腿高度也可以根据现场接管的空间需求灵活修改，整套结构既满足承压储水的强度要求，也兼顾了防腐、保温、安装运维多维度的工程实际需求。
