12V直流微型电动增压供水泵结构

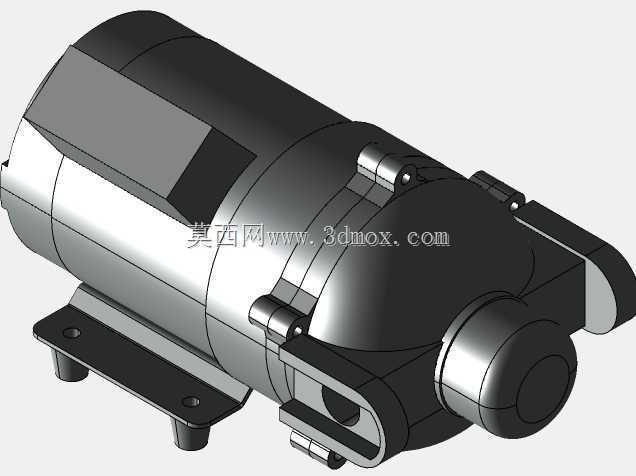

　　这套12V直流微型电动泵的三维结构，面向小流量、低电压、移动式流体输送场景展开，整机把驱动电机、泵头、进出水接口和安装底座整合在同一根横向轴线上，适合在没有交流供电的车辆、船舶、户外设备、小型工程机械和实验装置中承担清水输送、系统补水、短时喷淋和低压循环任务。模型对外部可见结构做了较完整的还原：圆柱段为直流驱动电机外壳，表面保留散热与装配所需的轮廓；前端较粗的腔体为泵头区域，内部对应隔膜或叶轮增压结构；侧面布置管路接口，底部采用带支脚的安装板，便于通过螺栓固定在机架、箱体或设备底板上。

　　从实际选型角度看，这类泵的核心价值不在于高扬程，而在于供电方便、体积紧凑、启停响应快。12V电源可以直接取自蓄电池、车载电源或小型直流配电系统，因此在房车供水、农用小型喷雾、设备冷却补液、环卫小车、移动清洗装置里比较常见。泵体工作时，电机旋转运动通过内部传动件转化为泵腔的容积变化，流体由入口进入增压腔后从出口排出，形成稳定的小流量水流。图中泵头端部的圆形端盖对应检修和密封装配边界，侧面凸起结构则与接口、阀组或紧固位置相关，建模时这些区域不能只做外观包覆，需要保留装配台阶、孔位和壁厚关系，否则后续出工程图或做干涉检查时容易失真。

　　结构设计上，整机采用卧式布置，重心贴近安装面，有利于降低振动。底部支架不是简单装饰件，它承担电机和泵头的联合支撑，支脚下方的通孔决定安装螺栓规格和定位距离；在布置设备舱时，需要给底座周围留出扳手空间，同时保证进出水管路具有最小弯曲半径。泵体两侧的夹箍式连接结构反映了电机段与泵头段的装配关系，这类位置通常要考虑密封件压缩量、同轴度以及拆装顺序。若用于长期运行场景，电机外壳周围应保留通风间隙，不能被管路、线束或保温材料完全包覆；泵头附近则要避免硬管强行对中，以免接口受到额外弯矩，造成渗漏或壳体开裂。

　　外形边界方面，模型呈现的长筒形主体决定了设备安装时主要占用横向空间，轴向长度要同时计入接头外接长度和软管插拔空间，径向高度则要考虑底部支脚、顶部接线或附件轮廓。安装面建议选择刚度足够的平板或型材梁，若底板过薄，泵启停时会产生明显共振；在移动车辆上使用时，还应在支脚处增加减振垫，并把管路固定点靠近泵体，减少软管抖动。进出口方向应结合整机流道布置，尽量让吸入侧管路短而顺，减少弯头和缩径；出口侧可根据需要设置压力表、开关或节流支路，但不应把泵长期封闭在死点压力下运行。

　　三维建模时，可以把模型拆分为电机外壳、前后端盖、泵头壳体、接口件、紧固夹箍、底座支脚等几个装配层级。外观曲面虽然以圆柱和过渡圆角为主，但泵头与电机连接处的台阶、加强筋、安装耳板和螺栓孔需要重点表达，因为这些特征直接反映制造和装配逻辑。对于结构工程师而言，该模型既可用于小型供水系统的空间校核，也可作为直流泵选型、机架布置、管路走向设计和维修拆装分析的参考；在设备总体布局中，还需要同步考虑电源开关、熔断器、线束走向、排水位置和防冻措施，使泵的安装边界与整机维护空间保持一致。
