液冷永磁同步车用驱动电机结构

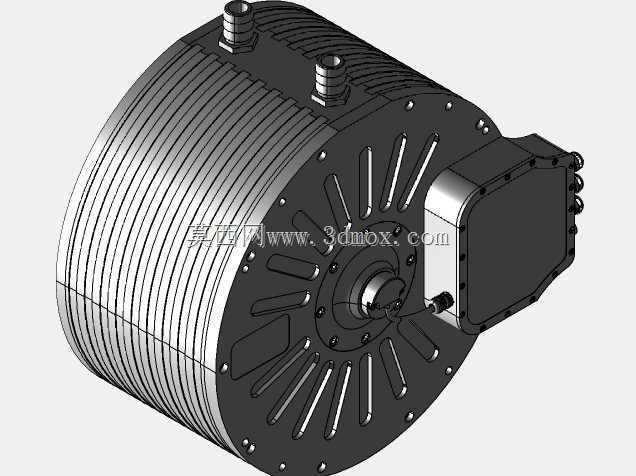

　　该结构对应的是一款面向高功率密度动力系统的可逆永磁同步电机，整体采用短圆柱轴向布置，主体外径与轴向长度控制在紧凑边界内，外形尺寸约为380mm×220mm，整机重量约82kg，适合在底盘空间受限、对簧载质量敏感的车辆平台中进行集成。电机前端为大直径法兰安装面，端盖上沿圆周分布多组放射状加强筋与紧固孔，既承担转子端的轴向定位，也为轴承座提供足够的刚性支撑；后端布置独立接线盒，盒体通过螺栓与机座连接，内部预留三相动力线及信号线束的走线空间，侧面接插件朝向侧向引出，可降低整车高压线束弯折半径。

　　从应用场景看，这类电机并不局限于单一车型。纯电动乘用车可将其布置于前舱或后驱动桥附近，配合减速器形成电驱桥；混合动力平台可将其作为并联驱动或辅助补偿单元，在起步、加速、制动能量回收阶段参与扭矩调节；农业装备和专用作业车辆也可利用其低速大扭矩特性，驱动液压泵、作业机构或行走系统。由于电机具备可逆运行能力，正向工况下输出牵引力，反向工况下可进入发电状态，将车辆惯性能量回收到储能系统，这对频繁启停的城市物流车、田间作业拖拉机以及具有长下坡工况的工程车辆都有实际意义。

　　冷却方式采用液冷结构，机壳表面可见密集环形散热筋与外置管路接口，两个轴向接头分别对应冷却液入口和出口。冷却液在机壳内部流道中循环，带走定子绕组、铁芯以及永磁体附近产生的热量。相比自然冷却或风冷方案，液冷结构能够在峰值扭矩持续输出时抑制绕组温升，减少永磁体高温退磁风险，也使电机外壳可以做得更封闭，避免泥水、粉尘进入内部。进行整车布置时，需要在电机周围预留软管安装空间，保证接头不与悬架、车架横梁发生干涉，同时在最低点考虑排水和排气位置，避免冷却回路形成气阻。

　　性能边界方面，该电机设计工作电压为600V，峰值扭矩可达到530Nm，峰值功率维持约30秒，额定功率约220kW；最高转速区间可达9000rpm，额定扭矩约250Nm，最大电流约550A。这样的参数组合决定了它更偏向高转速、高功率密度驱动，而不是普通低速工业电机。结构设计中，转子需要兼顾高速离心力与磁钢固定可靠性，定子铁芯则要控制铁耗和槽满率；端盖轴承室需承受径向载荷和少量轴向载荷，接线盒与机座之间应保证密封等级，高压端子与低压信号端子宜分区布置，减少电磁干扰。

　　三维建模时，机座可按回转体加散热筋阵列处理，重点还原冷却接口、安装孔位、接线盒接合面和端盖轮廓；转子、定子、端盖、接线盒、紧固件应分层建立，便于后续检查装配关系。安装边界上，前端法兰圆周孔位决定了电机与减速器或车架的连接方式，后端接线盒外轮廓会影响维修插拔空间，底部与悬架跳动轨迹之间也需保留安全间隙。对于选型人员而言，该模型可用于校核电驱舱布置、冷却管路走向、高压线束弯曲半径以及动力总成悬置点匹配；对于结构设计人员，则可参考其高转速液冷电机的壳体加强、密封分区和接口布局思路。
