大扭矩液冷永磁同步驱动电机结构

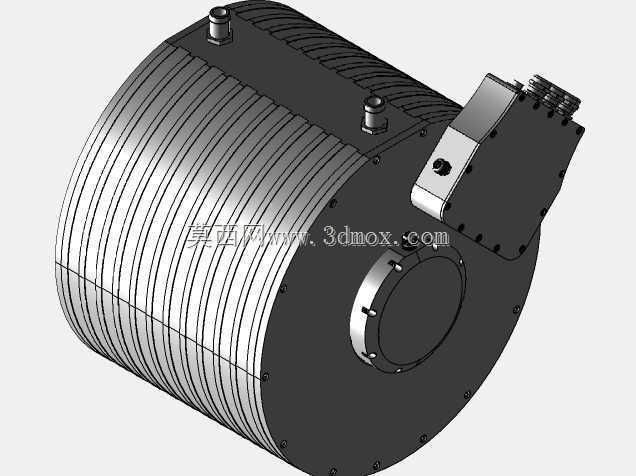

　　这款大扭矩液冷永磁同步驱动电机的三维结构，面向高功率密度动力输出场景搭建，在整车动力总成、混动平台、重型农业作业装备等对持续扭矩与短时过载能力要求严苛的工况中，能够承担核心动力转换职能。从整机布局来看，机身采用带轴向散热筋的圆柱筒型壳体，壳体外圆周均匀排布的轴向肋条并非单纯的结构加强设计，而是与内部液冷流道形成热传导协同，冷却液在壳体夹层流道内循环时，可通过肋条扩大的换热面积快速将定子绕组、永磁转子工作产生的热量带出，相比同功率等级的风冷电机，其持续出力区间更宽，在低速大负载工况下不易触发过热降额。

　　从安装边界维度梳理，整机轴向长度与径向直径的比例经过紧凑化匹配，外径方向预留的安装法兰位于动力输出端，法兰端面上的定位止口与周向螺栓孔位可直接对接减速器输入侧或设备传动主轴，无需额外加装转接支座；机身顶部布置的两组液冷管路接头采用外螺纹快接结构，进出水口的方位避开了动力输出侧的安装干涉区，在整车底盘或农机机架上布置时，液压管路的弯折半径可控制在常规装配允许范围内，不会与周边悬架、车架梁体发生空间冲突。机身侧部集成的高压接线盒采用斜向出线设计，盒体与主壳体之间通过密封螺栓紧固，防护等级可满足户外泥泞、多尘作业环境的使用要求，接线端子的排布预留了三相动力线与旋变信号线的分离走线空间，避免强电对弱电信号产生电磁干扰。

　　结构设计层面，转子总成采用内置式永磁体排布方案，这种布局既可以利用磁阻转矩提升整机峰值扭矩输出能力，也能在高转速区间维持可靠的机械强度，应对短时最高转速工况下的离心载荷。定子绕组采用集中式嵌线工艺，端部绕组的轴向尺寸被严格压缩，以此缩短整机整体长度，适配动力舱空间有限的乘用与商用装备。输出轴端的轴承室采用双轴承支撑结构，靠近输出法兰的主轴承选用大载荷深沟球轴承，可承受传动端带来的径向力与部分轴向冲击，后端轴承则配合转子做轴向定位，抵消高速运转时的热胀位移。

　　实际选型匹配过程中，这类电机的扭矩特性非常适配车辆起步、农机重负荷拖拽这类需要零转速附近输出最大扭矩的场景：额定工况下可维持稳定的持续扭矩输出，短时过载区间能够输出翻倍的峰值扭矩，满足车辆急加速、农机破土作业的瞬时动力需求。液冷系统的接口采用标准通径，可直接接入整车或装备的现有冷却循环回路，无需单独增设散热泵组。三维建模过程中，壳体的散热筋厚度、接线盒的安装凸台高度、管路接头的伸出长度都按照实际装配公差做了还原，在做动力总成虚拟装配时，可以直接校验电机与周边减速器、车架、冷却管路、高压线束的间隙，提前排除装配干涉问题。机身表面的所有安装吊点、固定孔位都按照实际受力方向布置，在做整机吊装仿真时，吊点位置可直接作为载荷施加边界，校核壳体的吊装形变。针对农业装备作业时的剧烈振动工况，电机壳体的壁厚在轴承室、接线盒安装位做了局部加厚，避免长期振动导致的连接松动，整机重量控制在同功率风冷电机的七成左右，对于对自重敏感的新能源车辆来说，可有效降低簧上质量，提升续航表现。
