交流稳压器管路锁紧联管螺母结构

　　在交流稳压电源、调压控制柜以及小型输配电辅助管路的装配现场，联管螺母承担的并不是普通紧固件的压紧任务，它更像是管路与设备接口之间的过渡锁紧件。现场维修时经常遇到这样的情况：硬管或波纹管端部已经套入接头芯轴，若仅靠卡套或密封圈定位，长期受热、振动和轻微位移后容易出现松动；而在接头外侧增加一只带外螺纹的联管螺母，就能把轴向压紧力转化为稳定的连接约束，使管口、密封件和设备接口保持同轴贴合。

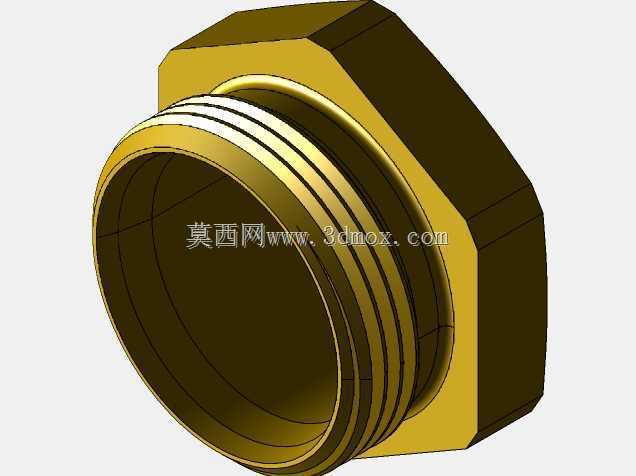

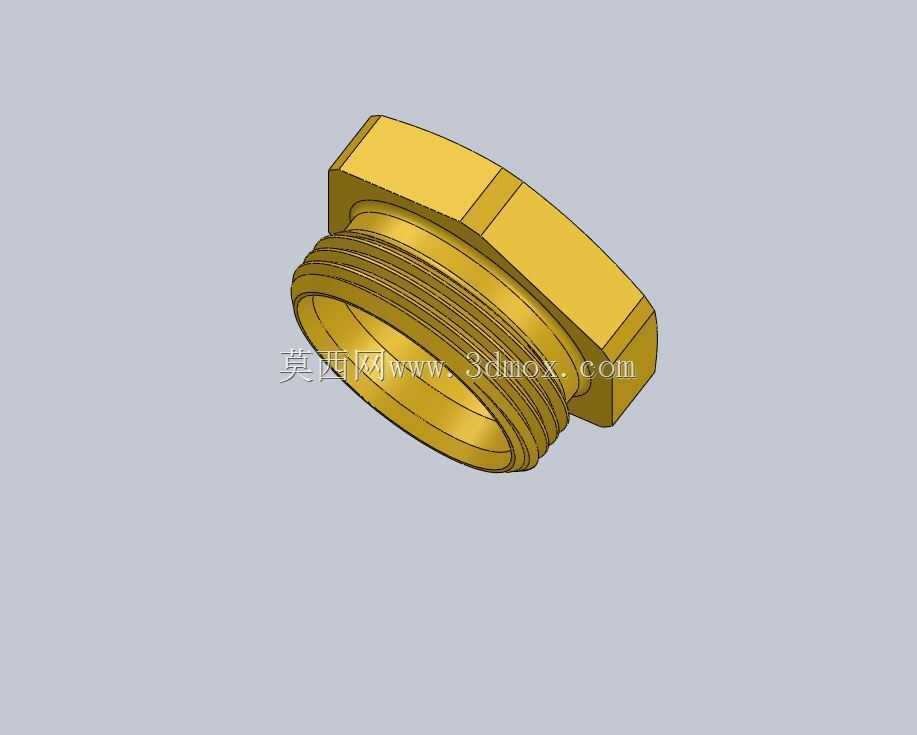

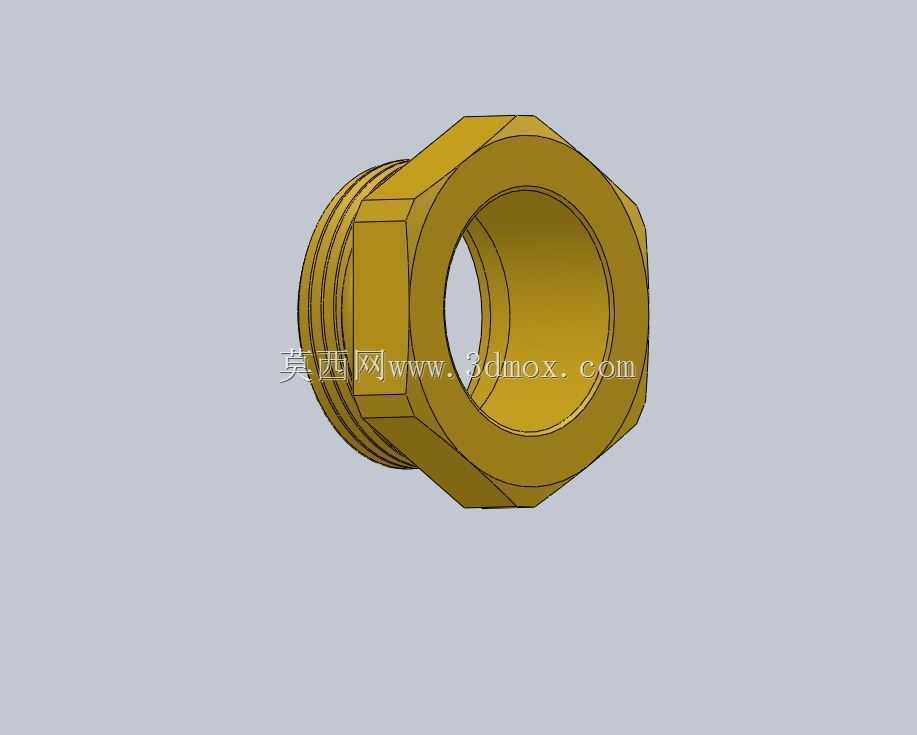

　　该零件的外形由两部分功能结构组合而成。一端为六角扳拧区，棱边平直，对边尺寸按照常规开口扳手或套筒的操作空间设定，便于在密集排布的稳压设备内部完成拧紧；另一端为带连续外螺纹的圆柱段，螺纹牙型沿轴向均匀分布，用于旋入配套接头或阀体接口。六角段与螺纹段之间设置台阶面，装配时该端面可压靠垫圈、卡套或接头端面，形成明确的轴向限位。建模时需要特别注意六角体与螺纹圆柱的过渡区域，这里既不能出现尖锐应力集中，也不能因圆角过大而减小有效支承面积。

　　从实际安装边界看，这类螺母通常不需要很大的外部包络空间，但必须给扳手留出旋转角度。六角头部的厚度决定了扳拧接触面积，过薄会导致承压面变形，过厚则会侵占相邻管路间距。螺纹段长度则与旋合深度直接相关：旋合过短，螺纹承载牙数不足，受振动后容易退扣；旋合过长，又可能顶触内部密封面或造成装配不到位。因此在结构设计中，螺纹有效长度、六角厚度和台阶端面位置需要一起校核，而不是单独确定某一个尺寸。

　　材料表现为黄铜色，符合电气与管路附件中常见的铜合金使用场景。铜合金的优势在于切削加工后表面质量稳定，螺纹配合顺滑，耐腐蚀能力优于普通碳钢，且在频繁检修拆卸时不易因锈蚀咬死。对于交流稳压器这类既包含电气元件、又可能涉及冷却或气路连接的设备，铜质接头件还能降低不同金属接触带来的电化学腐蚀风险。零件表面没有复杂涂层要求，关键在于螺纹尺寸、端面平面度和六角棱边的加工一致性。

　　功能上，该螺母通过螺纹旋合产生轴向拉力，把被连接件压向密封位置。其内部通孔允许管路或接头芯轴穿过，因此中心线必须与螺纹轴线保持一致；若孔与螺纹偏心，装配后会迫使管路偏斜，造成密封圈局部压缩不均。三维建模时，先建立回转体轮廓，再生成外螺纹牙型，最后在回转体上部切出六角头部，能够较好地保证同轴关系。螺纹端部应保留适当引导段，使首次旋入时更容易对中，减少交叉螺纹的风险。

　　在设备维护层面，这种零件常用于需要反复拆装的接口位置。检修人员松开六角头部后，即可检查内部密封圈、卡套或管口状态，重新装配时再按规定力矩拧紧。由于螺母本身不负责密封，密封性能取决于端面压力、密封件形式和接头同轴度，所以结构设计不能把它误认为独立密封件。台阶端面的粗糙度、螺纹公差和六角对边尺寸，都会间接影响最终连接可靠性。

　　从整机布置角度看，联管螺母虽然体积小，却决定了管路接口的可制造性和可维护性。相邻元件之间若没有预留扳手空间，即使螺母尺寸正确，现场也无法达到规定预紧力；若螺纹规格与接头不匹配，则会造成整套连接件报废。因此在稳压器、控制柜及类似机电设备的三维布局阶段，应把该螺母作为真实安装件纳入干涉检查，重点核对六角旋转范围、螺纹旋入方向、管路弯曲半径以及拆装工具进入路径。这样处理后，小零件才能在整机管路系统中发挥稳定的锁紧与定位作用。
