液压管路用外六角空心铰接螺栓接头

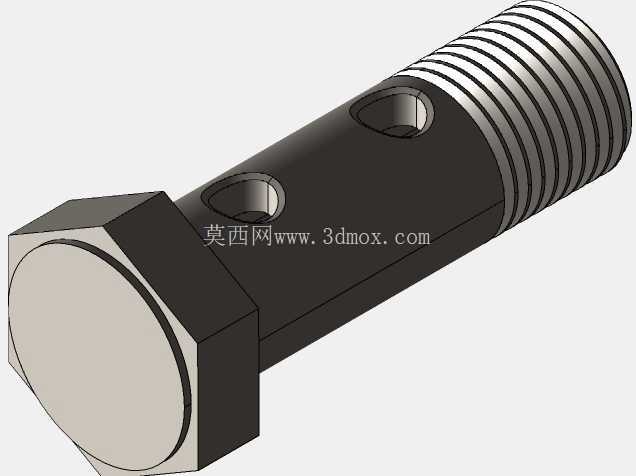

　　在工程机械、农业装备、机床液压系统的管路排布场景中，经常会遇到管路需要从螺栓轴线垂直方向引出、安装空间局促无法使用常规直通管接头的工况，这类铰接式螺栓接头就是为解决这类布管难题设计的核心连接件。这类接头的核心功能是在实现刚性部件与柔性管路连通的同时，依靠螺栓本身的紧固力完成接头与安装面的固定，不需要额外设计独立的安装固定结构，能大幅压缩管路连接所需的空间尺寸。从结构设计逻辑来看，该接头采用外六角头部结构，匹配标准扳手的拧紧力矩要求，不需要定制专用工装就能完成现场装配，杆部一端加工有标准外螺纹，用于拧入待连接的液压部件内螺纹油口，螺纹精度满足液压系统的密封配合要求，避免螺纹配合处出现渗漏。

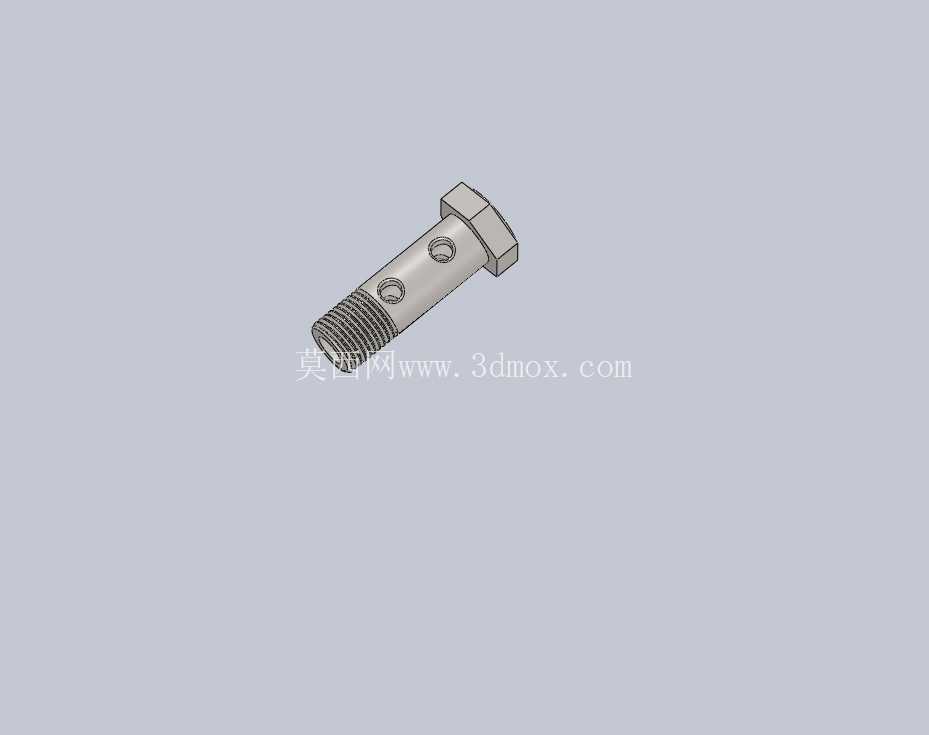

　　杆部中段设计有两个径向贯通的油孔，油孔位置与接头体的环形油槽对齐，确保流体可以从螺栓中心的轴向通孔经径向孔流入外部连接的管路，油孔的边缘做了倒角处理，避免装配时划伤密封件，同时减少流体流经此处的局部阻力损失。设计这类接头时，首先要根据系统的额定工作压力确定杆部的最小壁厚，避免高压工况下螺栓出现变形甚至破裂，通常中低压液压系统使用的该类接头，径向油孔的直径不会超过杆部直径的三分之一，防止开孔位置出现应力集中导致疲劳断裂。安装边界方面，这类接头的外六角头部对边尺寸符合对应螺纹规格的标准紧固件尺寸，安装时预留的扳手空间可以参考同规格外六角螺栓的空间要求，不需要额外放大操作空间；螺栓拧入端的螺纹长度要匹配安装基体的螺纹孔深度，确保拧紧后螺栓端面不会顶到螺纹孔底部，同时杆部的光轴段长度要匹配被连接件的总厚度，保证密封件能被适度压缩，既不会因为压缩量过大导致密封件早期损坏，也不会因为压缩量不足出现渗漏。

　　实际应用中，这类接头通常搭配组合密封垫圈或者O型圈组合密封件使用，在接头的两个端面分别布置密封件，当螺栓拧紧时，密封件被压在接头本体与安装面、接头本体与螺栓头部端面之间，阻断流体从装配间隙泄漏的路径，相比传统的管螺纹密封形式，这种端面密封的形式耐压力波动能力更强，在频繁启停、压力冲击较大的液压系统中也能保持稳定的密封性能。不同于常规的管接头需要将管路方向固定，这类铰接接头在螺栓未完全拧紧时，可以绕螺栓轴线360度调整外接管路的方向，待管路排布到合适角度后再拧紧螺栓固定，这一特性在紧凑型液压阀组、小型液压动力单元的布管中优势尤为明显，能有效避免管路出现额外的扭曲应力，延长软管的使用寿命。

　　从流体通路的设计来看，螺栓中心的轴向通孔通径需要匹配系统的流量要求，通径过大会导致螺栓杆部强度不足，通径过小则会增加管路的沿程压力损失，设计时通常会根据系统的额定流量、允许的流速范围反推最小通径，再结合杆部的强度校核结果确定最终的孔径尺寸，径向油孔的总过流面积不小于轴向通孔的过流面积，避免在径向孔位置出现节流效应导致系统发热。这类接头的材质通常根据使用介质选择，普通矿物液压油工况下使用碳钢镀锌处理即可满足防锈和强度要求，在腐蚀性介质或者海洋工况下，则会选用不锈钢材质，表面不做额外涂层处理，依靠不锈钢本身的耐腐蚀性能适应恶劣工作环境。装配过程中需要注意控制拧紧力矩，力矩过大会导致螺栓杆部被拉长，螺纹出现滑牙，甚至导致径向孔位置出现裂纹，力矩过小则会导致密封件压缩量不足，出现渗漏问题，实际装配时需要根据螺纹规格、密封件材质确定对应的拧紧力矩范围，有条件的场景下使用扭矩扳手完成拧紧操作，保证装配质量的一致性。
