水族水箱管路单向止回阀结构

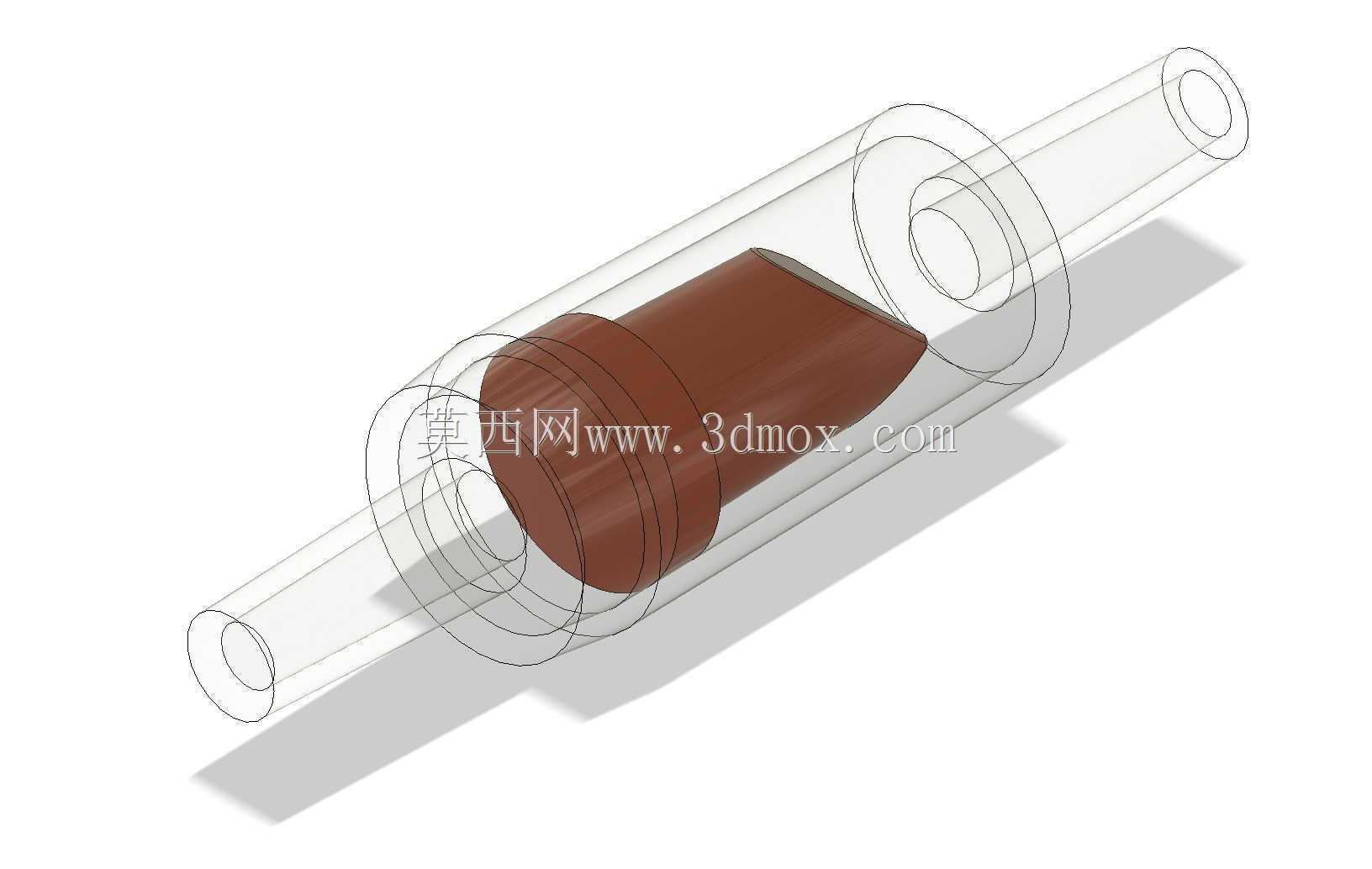

　　该止回阀主要面向小型水循环系统、鱼缸管路、水箱补水或排水支路等低压流体场景，核心作用是限制介质只沿设定方向通过，防止水泵停机、管路压力波动或液位差造成水从水箱中倒流。结构采用直通式布置，两端为软管插接接口，外部透明壳体可直接观察内部阀芯位置与启闭状态，内部棕色阀芯依靠流体正向压力推开、反向压差和自重回落密封，适合对成本、装配效率和可视维护有要求的小型管路。

　　从实际使用看，这类阀件常布置在水泵出口、过滤回路、补水管路或低位水箱与高位设备之间。水泵运行时，水流从入口进入阀腔，推动阀芯离开密封座，介质经阀芯与壳体之间的环形通道流向出口；水泵停止后，出口侧回水或水箱液位形成反向压力，将阀芯压向密封座，阻断回流，从而避免水箱虹吸排空、水泵反转、滤材失水以及管路漏水等问题。透明外壳在水族和实验装置中尤其有用，维护人员无需拆解即可判断阀芯是否卡滞、是否有杂质沉积，也能观察气泡和水流状态。

　　建模时需要重点处理三段几何关系：一是两端插接管嘴的外径、锥度和长度，要与常用软管内径及卡箍安装空间匹配；二是阀体内腔的台阶、导向肋和密封座，必须保证阀芯运动轴线与管路中心重合，避免偏磨；三是阀芯外形与流道之间的间隙，既要让正向水流顺利通过，又不能让阀芯在启闭过程中翻转或卡死。阀芯前端可采用锥面或圆弧面与阀座接触，形成较稳定的线密封或窄面密封；后部设置导向结构，使其在往复移动时保持同轴。

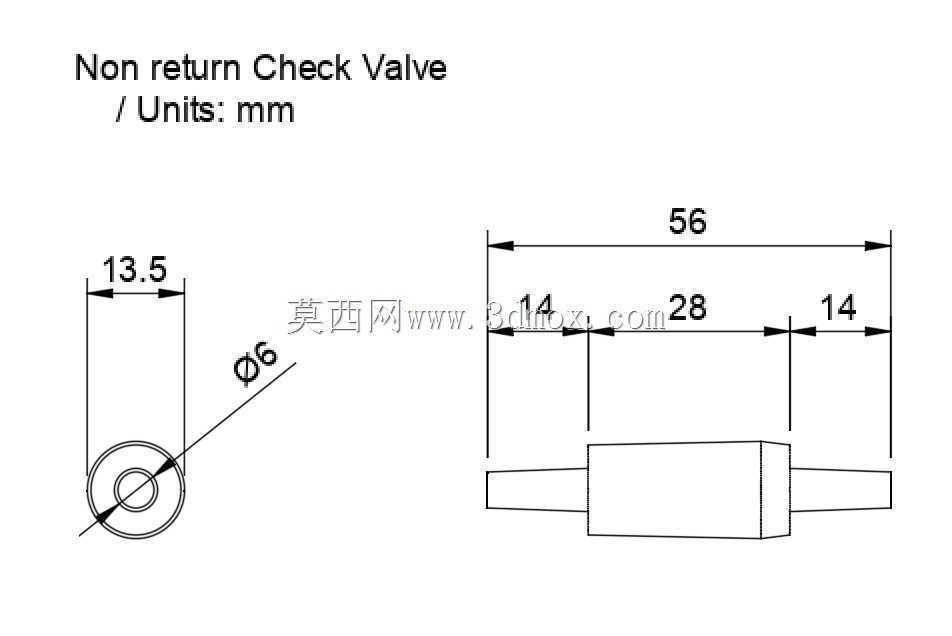

　　外形上，整体为细长直通筒体，中部阀腔直径略大于两端管嘴，形成容纳阀芯的空间。安装边界主要集中在轴向长度和软管弯曲半径上，两端接管后需预留手指插拔和卡箍紧固的位置；阀腔外径较大，布置在狭小设备背板或鱼缸柜内时，应核对与相邻管件、电源线、过滤盒壁面的干涉情况。若竖直安装，建议使正向流向与阀芯回落方向一致，以提高反向关闭可靠性；若水平安装，则需保证导向肋间隙均匀，防止阀芯因重力偏置而密封不良。

　　结构设计思路偏向简单可靠、易清洁、易更换。壳体可拆或不可拆取决于应用定位：水族场景中，藻类、泥沙、鱼食残渣容易进入阀腔，可拆结构便于取出阀芯清洗；封闭式结构则成本更低、泄漏点更少。密封面不宜设计过宽，低压小流量条件下，较窄的接触带更容易形成有效密封；同时应避免尖角和突变台阶，减少杂质挂附与流阻。流道截面在阀芯开启状态下应尽量连续，入口到阀腔、阀腔到出口的过渡宜采用圆角或锥面，降低局部涡流和噪声。

　　在选型和结构校核时，不能只关注外观尺寸，还要结合软管内径、额定流量、水泵扬程和水箱高度判断。阀件通径过小会增加管路阻力，使水泵流量衰减；阀芯过重或密封座预压过大，则可能导致低压水泵无法顶开；阀芯过轻又可能在反向水流冲击下关闭迟滞。对于鱼缸循环系统，还应考虑材料耐水、耐老化以及对水质的影响，壳体透明部分需具备一定抗冲击能力，阀芯材料则应保持尺寸稳定，避免长期浸泡后膨胀卡滞。

　　三维建模过程中，可先建立管路中心线，再围绕中心线生成两端管嘴、中部阀腔和内部阀座；阀芯作为独立装配体放置在阀腔内，保留轴向运动间隙。导向肋、密封锥面、端部倒角和软管插入限位台阶都应明确表达，因为这些特征直接影响装配和实物成型。装配检查时，应模拟阀芯全开和全关两个极限位置，确认阀芯不会触碰透明壳体端部，同时在关闭位置与阀座完整贴合；还要检查软管套接后最小弯曲半径，避免管子过度折弯造成流量下降。整体结构虽然简单，但涉及密封、导向、流道和安装边界的协同，是小型流体管路中典型的单向控制部件。
