工业输送线滚子链传动闭合结构

　　这套闭合式滚子链结构常见于车间输送线、包装设备进给机构、农机传动端以及小型斗式提升设备中，承担将主动链轮旋转扭矩平稳传递至从动轴的作用，相比同步带，它在多粉尘、有少量碎屑、启停频繁的工况下耐受能力更强，也不会像齿轮传动那样对中心距提出严苛限制。现场布局时，链条往往跨接在两个链轮之间，部分长距离输送工位还会在松边加装托板或张紧轮，避免链段下垂后与机架剐蹭。

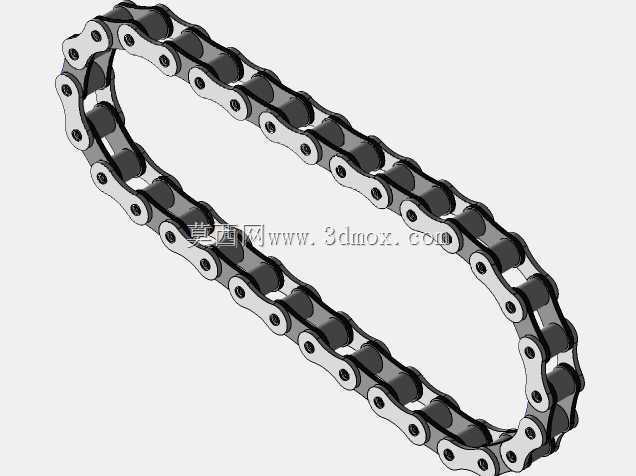

　　从结构拆分来看，整链由内链节与外链节交替铰接而成：内链节包含两片内链板、过盈压入链板孔的套筒以及套在套筒外侧可自由转动的滚子；外链节则由两片外链板和穿入套筒内孔的销轴组成，销轴两端与外链板铆接或挡圈固定，相邻链节依靠销轴与套筒的回转配合实现弯折。滚子在啮合瞬间会先接触链轮齿廓，随后沿齿面滚动滑入齿槽，把滑动摩擦转化为滚子自身转动，显著降低链齿与套筒的磨损速率，这也是输送设备长期运行后仍能保持节距精度的关键。

　　建模过程中需要重点还原几处配合关系：销轴与套筒之间保留铰接间隙，套筒与滚子之间保留转动间隙，而链板与销轴、链板与套筒之间则按过盈贴合处理，装配时先将内、外链节按节距依次串联，再围绕链轮分度圆弯折成闭环，最后用连接链节锁死两端。链板采用8字形轮廓，并非单纯减重设计——这种轮廓让链板在受拉时各截面应力趋近一致，中部收窄避开链轮齿顶，两端加宽保证销轴孔挤压强度，是传动链长期演化出的经典受力形态。

　　安装边界方面，选型时首先要确认链轮齿数与链条节距匹配，两轴平行度偏差过大会造成链板偏磨、滚子单侧受力；中心距通常推荐控制在30至50倍节距，过小会导致包角不足、啮合齿数太少，过大则松边垂度明显，高速运转时产生抖动。链条闭合后应预留初始垂度，大致为中心距的百分之二左右，张紧力过大会加速销轴与套筒磨损，过小则启动瞬间出现跳齿。垂直传动工况下松边应布置在上方，水平传动时松边建议放在下方并配合张紧轮，这些布局细节在三维布局阶段就要把链轮、张紧轮、护罩的空间一并校核，避免后期现场装配出现链条与护板干涉。

　　实际工况里，链条失效多从铰链磨损开始：销轴与套筒配合面长期微动磨损后节距被拉长，啮合点沿齿廓外移，最终出现爬齿、脱链；高速工况下还需校核多边形效应带来的速度波动，链轮齿数越少、链节越大，瞬时线速度波动越明显，这也是精密进给机构倾向选小节距多齿数链轮的原因。模型中链板边缘的倒角、滚子端部的圆弧、销轴两端的铆头形态都按真实冲压与铆接工艺还原，在做设备总装干涉检查、链轮包络运动仿真以及防护门安全距离校核时，可以直接调用该闭合链组件，验证链条在全行程弯折状态下与周边导轨、料斗、机架横梁的最小间隙，也能据此估算润滑脂涂覆空间与护罩开口尺寸。

　　针对包装线分度输送、木工机械进给、农机割台传动这类场景，该结构还可在外链板上加装附板，用来固定工装夹具、推块或刮板，把纯传动链条扩展为输送牵引构件，此时需要重新校核附板链节的拉伸强度与螺钉安装空间，三维环境中可以直接在链板上阵列附板特征，检查推块随链条绕行链轮时是否会与回程段发生碰撞。
