适配B5电动马达的56C框架电机适配器

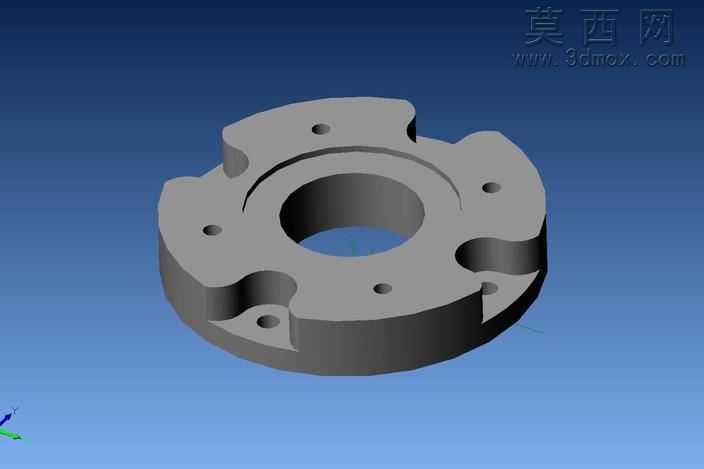

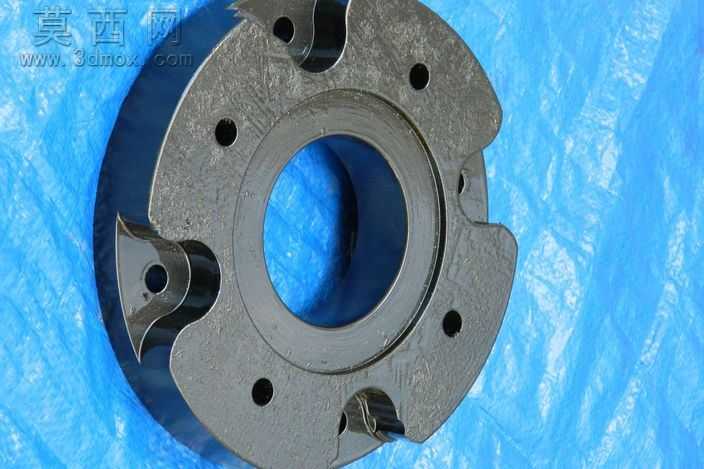

本电机适配器采用三维参数化建模方式完成整体结构设计，建模过程中以B5电动马达、56C框架电动马达的安装对接尺寸为核心基准，先绘制中心轴孔的基准草图，通过拉伸凸台命令生成适配器的主体盘状基体，再依次完成周向安装孔位、侧边定位卡槽、限位凸台的特征构建，所有孔位的位置度、同轴度公差均按照电机安装的行业标准进行参数约束，确保与对接电机的安装位完全匹配。模型渲染阶段采用金属哑光灰的材质参数，模拟铝合金机加工件的真实表面质感，添加环境漫反射光影效果，清晰呈现适配器各部位的结构轮廓、孔位深度与卡槽的切削形态，直观展示零件的加工成型特征。从结构设计来看，该适配器采用盘式对称布局，中心大尺寸通孔用于穿过电机输出轴，周向均匀分布的多个通孔用于穿设安装螺栓，实现适配器与电机端盖的紧固连接；侧边设置的异形卡槽与凸起限位结构，用于和56C框架电动马达的安装位形成卡合定位，避免安装后出现周向转动偏移，同时盘体边缘做了圆弧过渡处理，既减少安装过程中的尖锐边角磕碰风险，也能优化零件加工时的应力分布，降低机加工过程中出现形变的概率。设计思路上，该适配器以解决不同规格电机的安装适配问题为核心目标，摒弃了冗余的结构设计，整体造型紧凑轻薄，在保证结构强度满足电机传动扭矩要求的前提下，尽可能压缩零件的轴向厚度，减少安装后整体组件的轴向占用空间；所有安装孔位与卡槽的尺寸均经过匹配校验，无需二次加工即可直接完成B5电动马达与56C框架电动马达的对接装载，有效降低电机改装、设备组装过程中的适配难度，提升电机安装的同轴度与连接稳定性，避免因安装对位偏差导致的电机输出轴磨损、传动异响等问题。
