铝制Crosley块端盖优化水道结构

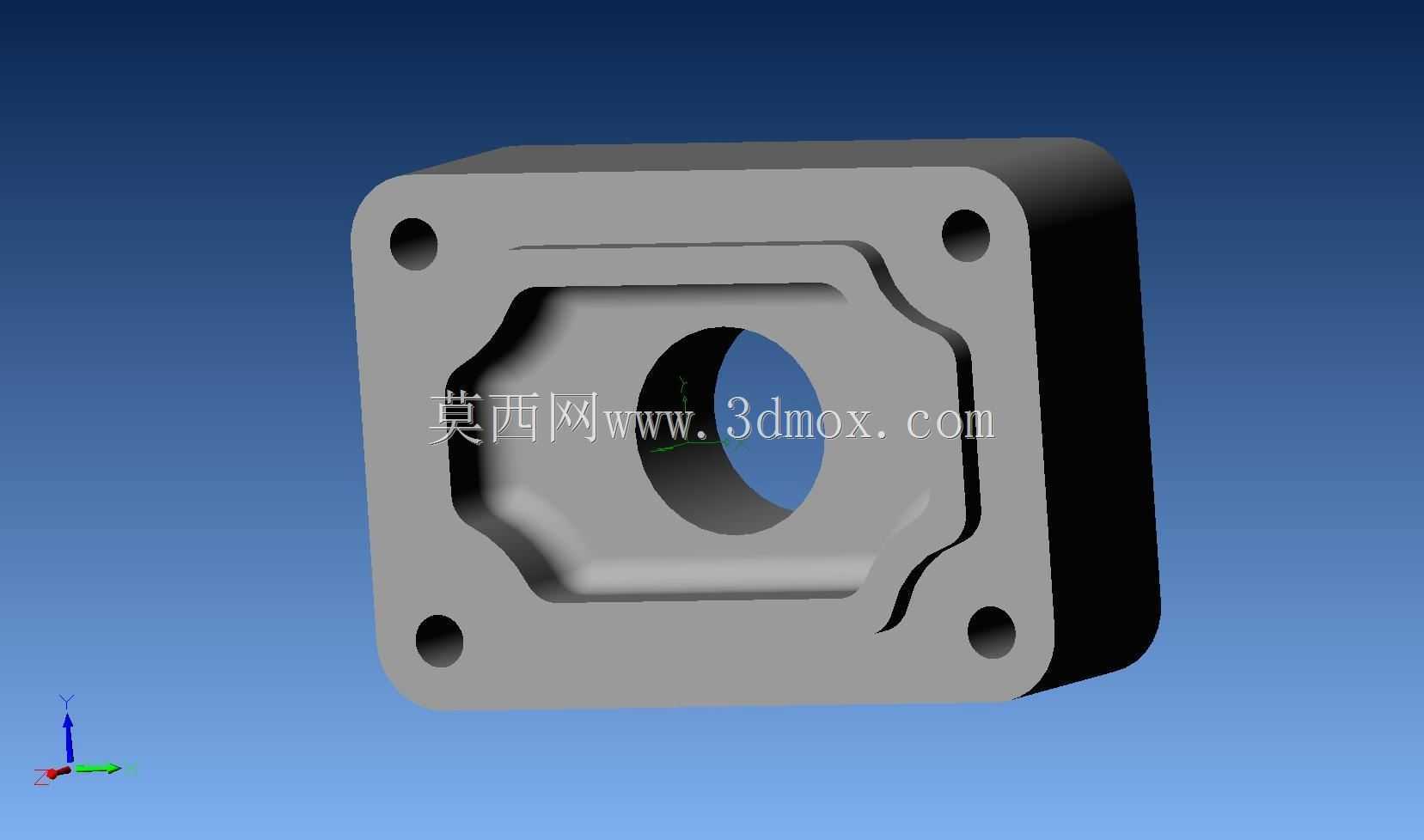

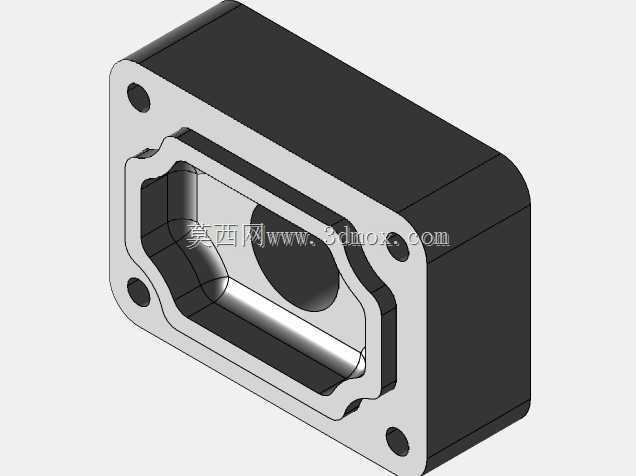

　　该铝制端盖主要面向小型内燃机冷却回路改造场景，适配Crosley系列缸体的侧部腔体封盖需求，在老式小排量动力单元的翻新、冷却流道优化改装项目中，承担腔体密封与水流导向的双重作用。端盖整体采用长方体带圆角的块状布局，朝向缸体的配合面加工出异形轮廓的密封法兰边，法兰四角预留贯通安装孔，孔位沿法兰对角分布，装配时可通过螺栓直接压紧在缸体对应结合面上，法兰面的异形轮廓完全贴合缸体开口的型腔边界，保证密封垫压紧后无局部翘曲间隙。端盖内侧的凹陷腔体为核心功能区域，原始结构的底部凹槽经过针对性修型，凹槽过渡位置全部采用大圆角顺滑衔接，消除了原有流道内的直角死区，冷却介质在腔体内流动时不会在边角位置形成滞流涡区，

　　水流沿修型后的凹槽曲面可顺畅完成转向，大幅降低腔体内的流阻，同时减少冷却液中杂质在死角沉积的概率，长期运行后腔体内壁的结垢堆积速度明显放缓。端盖外侧为平整的封闭立面，无额外突出结构，整体外轮廓边界规整，在整机布局中不会和周边管路、支架发生干涉，腔体中部预留的圆形凸台结构可适配水路堵头或者温度传感器的安装需求，改装时可根据测试需求灵活拓展测温、泄压接口。从建模逻辑来看，先以缸体结合面的开口轮廓作为草图基准，拉伸生成端盖的基础实体，再按照法兰密封宽度要求偏移出法兰边轮廓，对四个角点做安装孔的切除拉伸，内侧腔体按照水流走向绘制扫掠路径，对底部凹槽的原有直角棱边做圆角过渡与曲面裁剪，保证内腔曲面的曲率连续，最后对外侧棱边做倒角处理，

　　避免装配过程中锐边划伤密封件或者操作人员。安装边界方面，法兰面的平面度需控制在密封件允许的公差范围内，四个安装孔的位置度需匹配缸体原有螺纹孔位，装配时螺栓按对角顺序分步拧紧，保证密封垫受力均匀，端盖装入后内腔和缸体内部流道完全对接，修型后的凹槽直接对准缸体的进出水侧，引导冷却液在腔体内完成顺畅循环，既解决了原厂端盖流道滞流、局部散热不均的问题，铝制材质本身的导热性能也可辅助带走部分冷却液热量，提升小型动力单元冷却系统的工作稳定性，这类结构也可作为同类小型腔体封盖流道优化的设计参考，在需要兼顾密封与内部介质导向的箱类部件设计中，可直接借鉴其法兰布局、内腔顺滑过渡的设计思路。
