迷你车床式铅笔磨床夹持座结构设计

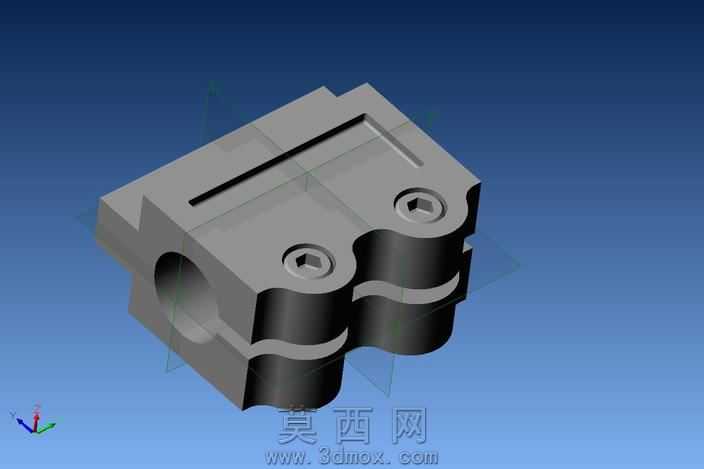

该作品为适配迷你车床使用的铅笔磨床夹持座，整体采用三维参数化建模方式完成全结构设计，建模过程中以实际磨铅作业的装夹需求为核心逻辑，先完成主体基座的草绘轮廓搭建，通过拉伸、切除、倒角等基础特征命令构建出基座的整体块状外形，再针对装夹定位需求设计出双圆弧夹持槽结构，两个对称分布的内凹圆弧槽可适配标准直径铅笔的杆身轮廓，保证铅笔装入后不会出现径向偏移。夹持座上方设计有两个内六角螺丝安装孔位，建模时精准还原了内六角沉孔的深度与孔径参数，可配合标准内六角螺丝实现夹持松紧度的调节，满足不同直径铅笔的装夹需求；基座侧面设计有贯穿式的轴孔结构，用于将整个夹持座固定在迷你车床的进给轴上，建模时严格控制轴孔与夹持槽的同轴度公差，保证铅笔装夹后与车床磨头的回转中心对齐，避免磨铅过程中出现偏心断芯的问题。材质渲染阶段，主体部分采用哑光磨砂金属材质，还原铝合金机加工零件的真实质感，表面添加细微的机加工纹理提升真实度，内六角螺丝部分采用亮面金属材质，与主体基座形成材质层次区分，渲染时采用蓝白渐变背景配合柔和的环境光，清晰展现出零件的棱边倒角、曲面过渡等结构细节，同时通过半透明基准面的展示，直观呈现出各结构特征的位置关系。设计思路上，该夹持座借鉴了普通车床卡盘的装夹原理，针对铅笔磨制的小型化需求做了结构简化，摒弃了复杂的多爪卡盘结构，采用双槽配合螺丝顶紧的方式实现稳定装夹，既降低了零件的加工难度，又能保证磨铅过程中的装夹稳定性，整体结构紧凑无冗余设计，所有边角都做了圆角过渡处理，避免使用过程中出现划伤风险，同时各安装孔位、夹持槽的尺寸都经过反复校核，确保与标准迷你车床配件、常规直径铅笔的尺寸完全适配，可直接用于小型铅笔磨床的改装与制作，实现铅笔尖的均匀磨削成型。
