百吨级可折叠鹅颈低床半挂牵引结构

　　该结构围绕大件运输工况展开，主体为低床半挂车的承载平台与前端可折叠鹅颈组合，适用于工程机械、重型钢结构、矿山模块、变压器及超限设备的公路转运。设计重点并不在外观造型，而在于装载边界、牵引连接、轴荷分配和通过性之间的平衡。低床平台采用长平直承载面，货台高度被压低，使高重心设备能够获得更稳定的运输姿态，同时降低隧道、桥梁、厂区门架等限高场景下的通行压力。前端鹅颈承担牵引车与挂车之间的载荷传递，既需要将牵引销区域的竖向力、制动力和转向力矩可靠传递至主梁，又要在装卸重载设备时提供折叠或让位能力，方便履带式机械、轮式设备从前端自行上下货台。

　　从实际使用场景看，普通平板挂车在运输挖掘机、破碎机、大型罐体或钢构件时，常受货台高度、爬坡度和前端干涉限制；可折叠鹅颈结构则通过前部姿态变化，减少装卸时的高度差和过渡角度，使设备能够沿较低坡道进入承载区。对于百吨级载荷，主梁不能只按静态均布载荷考虑，还要兼顾集中载荷、支腿支撑、制动俯仰、转弯扭转以及路面冲击。模型中长主梁、侧向加强区和多轴行走部分共同构成传力路径：货物重量经货台面板进入纵梁，再向尾部悬架和车轴分散，前端通过鹅颈传递至牵引座。

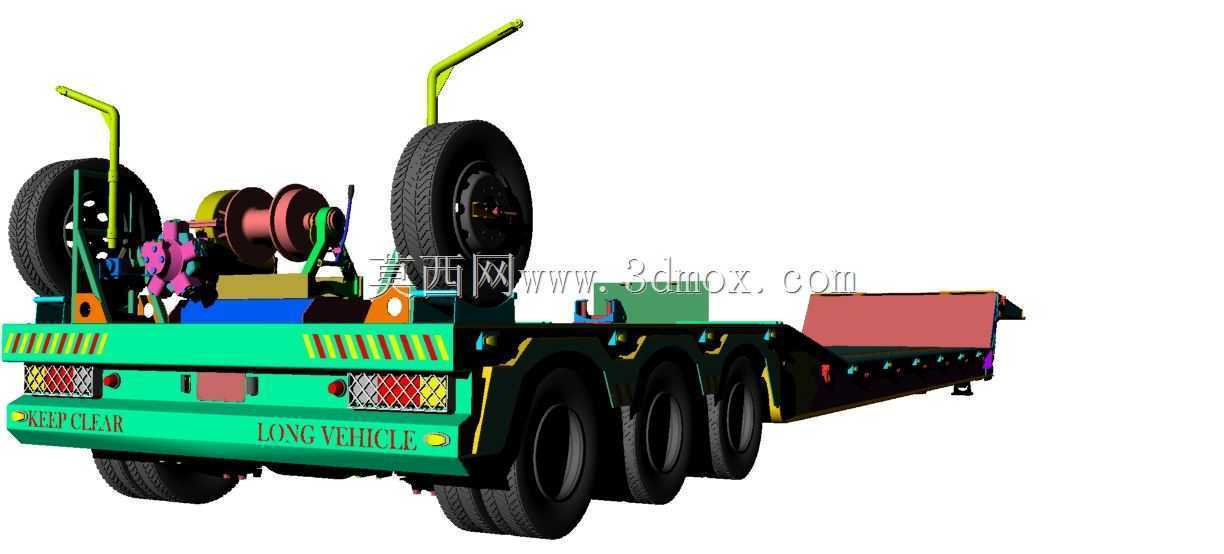

　　多轴布置是该类低床挂车的关键。后部三轴或多轴轮组能够降低单轴载荷，满足重载运输对轮胎、路面和法规轴荷的限制；轮距、板簧或悬架安装位、制动气室空间以及轮胎跳动间隙都需要在三维环境中校核。转向或避让区域不能与主梁、底板、护板发生干涉，尤其在小半径转弯时，轮胎相对车架会产生横向位移，若边界预留不足，容易出现摩擦和结构损伤。模型中车轮、轮毂、板簧及附属连接件的位置关系，为后续工程图细化、制动管路布置和悬架选型提供了直观参照。

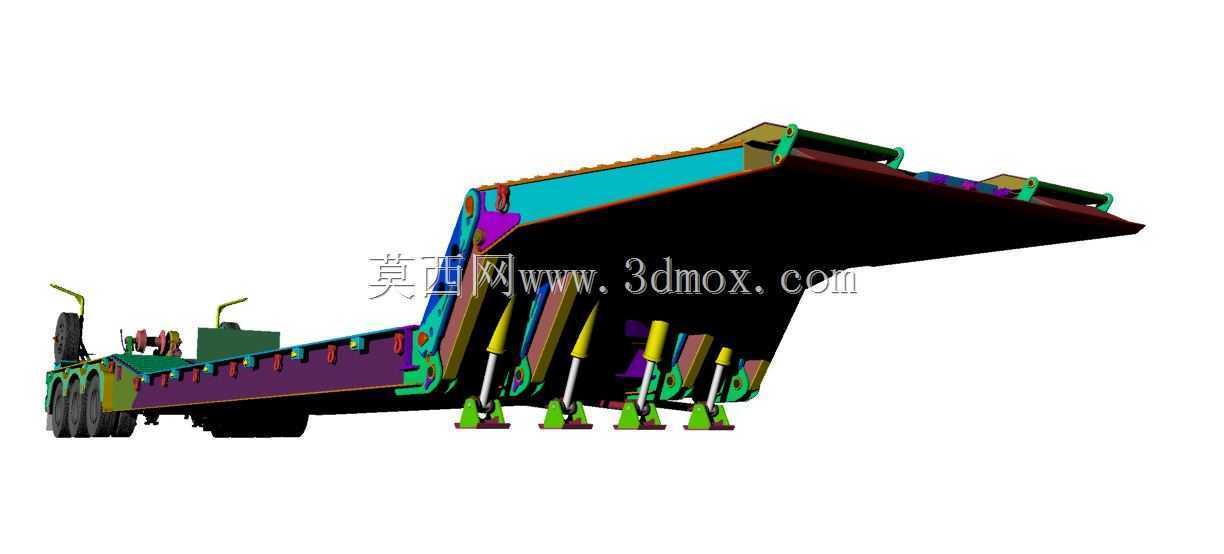

　　鹅颈部分的折叠逻辑需要同时满足运输锁定和装卸放开两种状态。运输状态下，鹅颈与牵引车连接，前部结构应形成刚性传力框架，避免牵引、制动时产生异常变形；装卸状态下，相关支撑和折叠机构动作，使前端能够下降或让出通道，配合跳板、支腿和地面高度形成设备通行路径。该过程对销轴位置、油缸行程、支撑点高度和结构干涉非常敏感。若折叠轨迹规划不合理，鹅颈在动作中可能碰撞主梁、牵引销区域或地面；若支撑跨距不足，重载设备开上货台时又可能产生前端翘曲或失稳。因此，设计时通常会在三维装配中模拟鹅颈收起、放下、牵引连接和前端接地等多个姿态，逐段检查最小间隙。

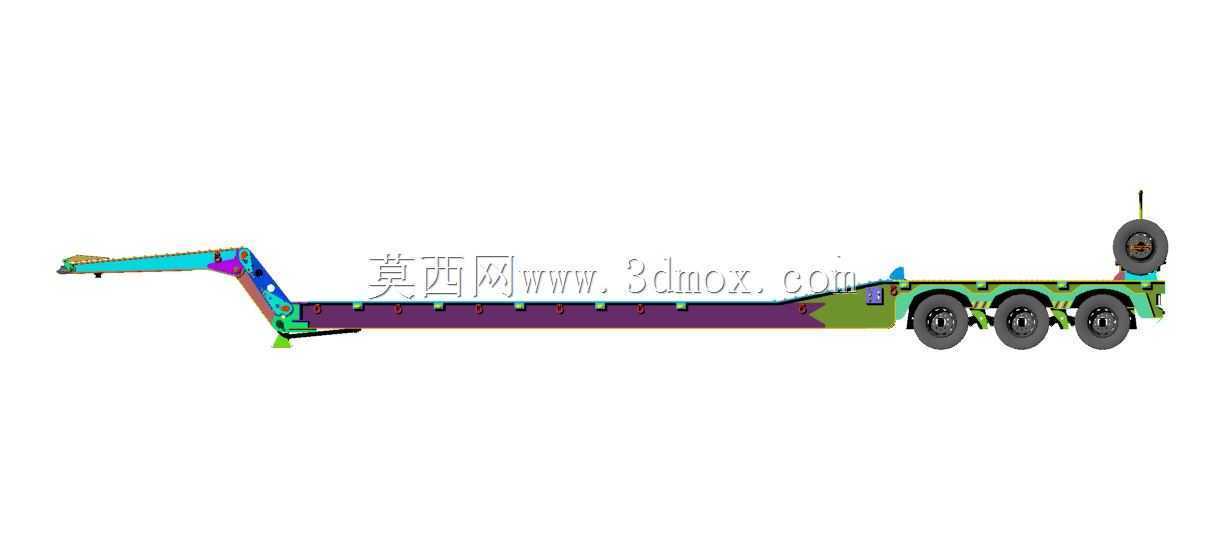

　　外形尺寸方面，这类挂车以长货台、低承载面和多轴尾部为典型特征。长平台适合放置尺寸较长的钢结构和工程设备，但也带来转弯扫域、倒车轨迹和厂区道路适应性的问题。低床区域的宽度需要兼顾货物支撑和通行法规，两侧应预留轮胎、悬架、灯具、护板及维护空间。前端鹅颈在牵引状态下需与牵引车尾部保持足够的转向间隙，不能在最大转角时接触牵引车驾驶室后悬、挡泥板或液压油箱。尾部则要考虑跳板安装、后保险杠、灯具以及设备装卸时的接近角。

　　建模思路上，该作品以装配关系为核心：先建立主梁中心线和货台基准面，再确定牵引销高度、悬架轴线、轮胎外径和主要载荷区；随后布置鹅颈折叠关节、支撑结构和尾部行走系统。货台面板下方的纵梁、横梁和加强板并非简单装饰，而是决定抗弯、抗扭刚度的主要构件。重载集中作用区应在轮位、支腿和货物支撑点附近增加横梁密度或局部加强，避免面板局部凹陷。管线、制动元件和紧固件在概念阶段可简化表达，但在详细设计中必须保留安装空间和检修位置。

　　在选型和结构复核时，工程师需要重点关注牵引销载荷、单轴载荷、主梁截面高度、腹板厚度、加强筋布置以及折叠关节销轴的剪切与磨损。低床挂车的货台高度越低，纵梁截面高度越受限制，对材料等级和腹板补强的要求就越高；可折叠鹅颈虽然提高了装卸便利性，却引入了铰接点、锁止机构和动作控制，因此必须保证锁止后没有明显间隙，防止运输中产生冲击噪声或疲劳损伤。整体结构适合在大件物流、重型设备转运、工程施工配套和厂区重载搬运场景中使用，三维模型可用于方案评审、干涉检查、动作轨迹验证以及后续详图设计的基础装配。
