油田现场半管压裂储液罐结构设计

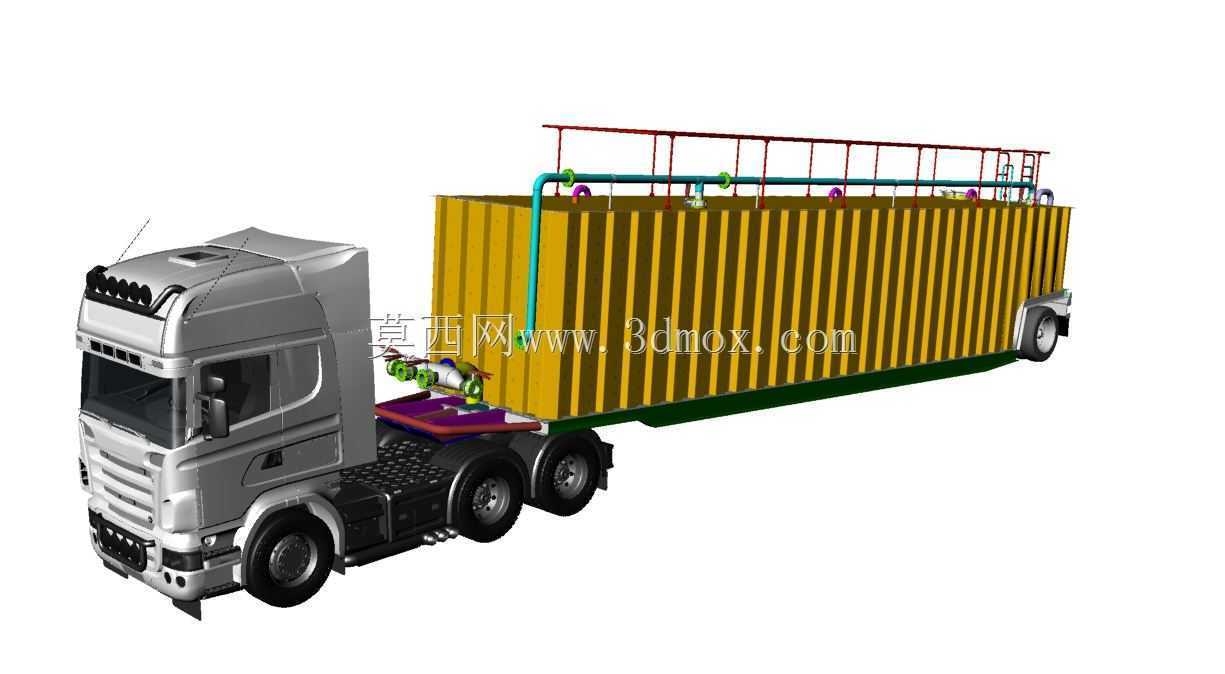

　　在油气田压裂作业的现场工况中，储液环节一直是保障作业连续性的核心配套部分，尤其是针对酸性压裂介质的临时存储，对设备的耐蚀性、结构强度、现场转运适配性都有极高要求，这款半管结构的压裂储液罐，正是针对野外压裂作业的复杂场景开发的专用储液设备。从现场应用的实际需求出发，压裂作业多位于无固定基建的野外区块，作业周期从数天到数周不等，作业过程中需要持续调配、存储含酸性添加剂的压裂液，普通储液罐要么耐蚀性不足容易出现焊缝渗漏，要么结构刚度不够在满液静置、介质温度变化时出现壁板变形，要么转运时需要额外拆解附件，无法满足快装快转的作业节奏。这款储液罐在结构设计上采用了模块化撬装思路，整体底部集成了标准撬装底座，底座上预留了叉车插孔与吊装吊点，

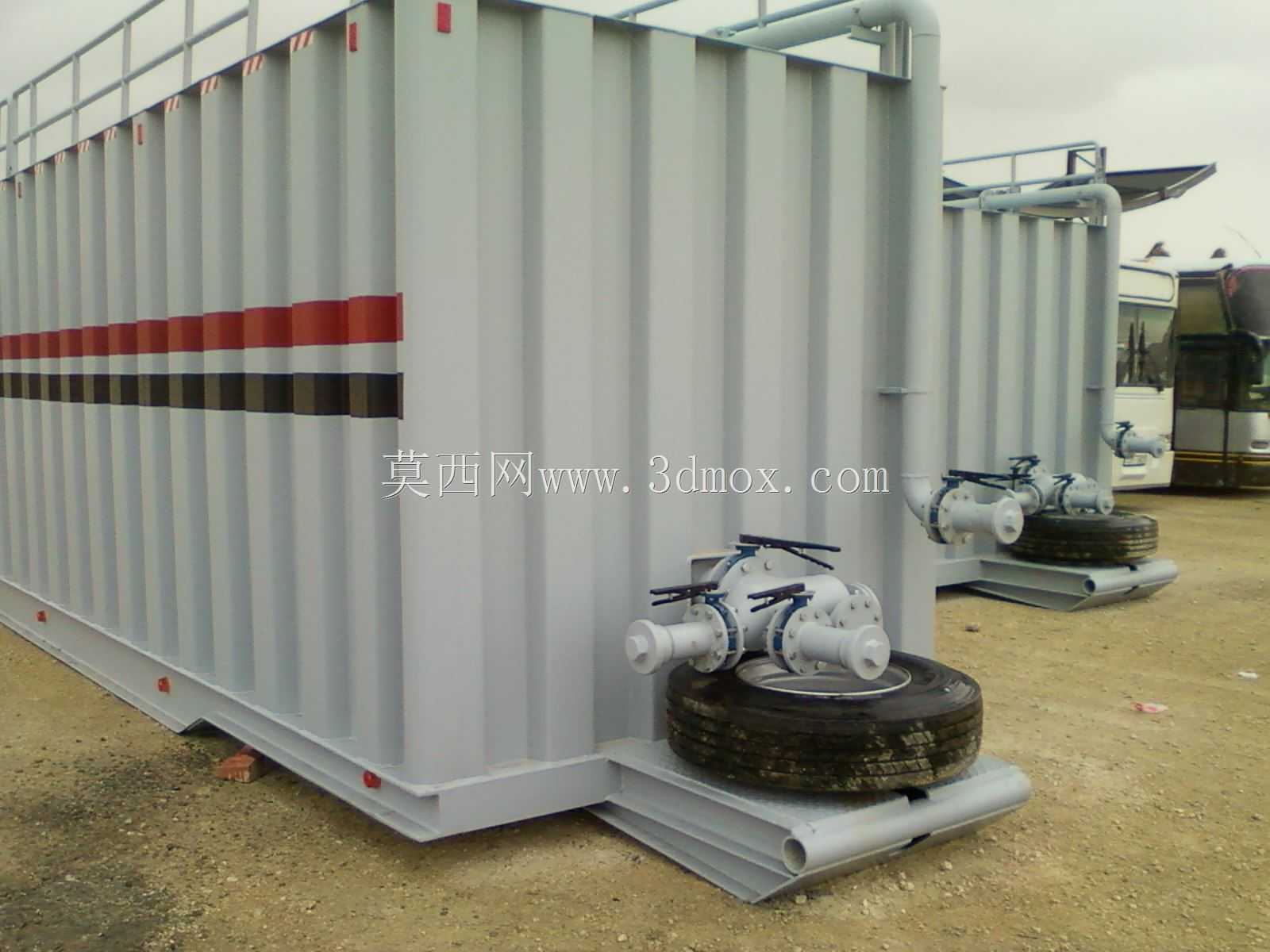

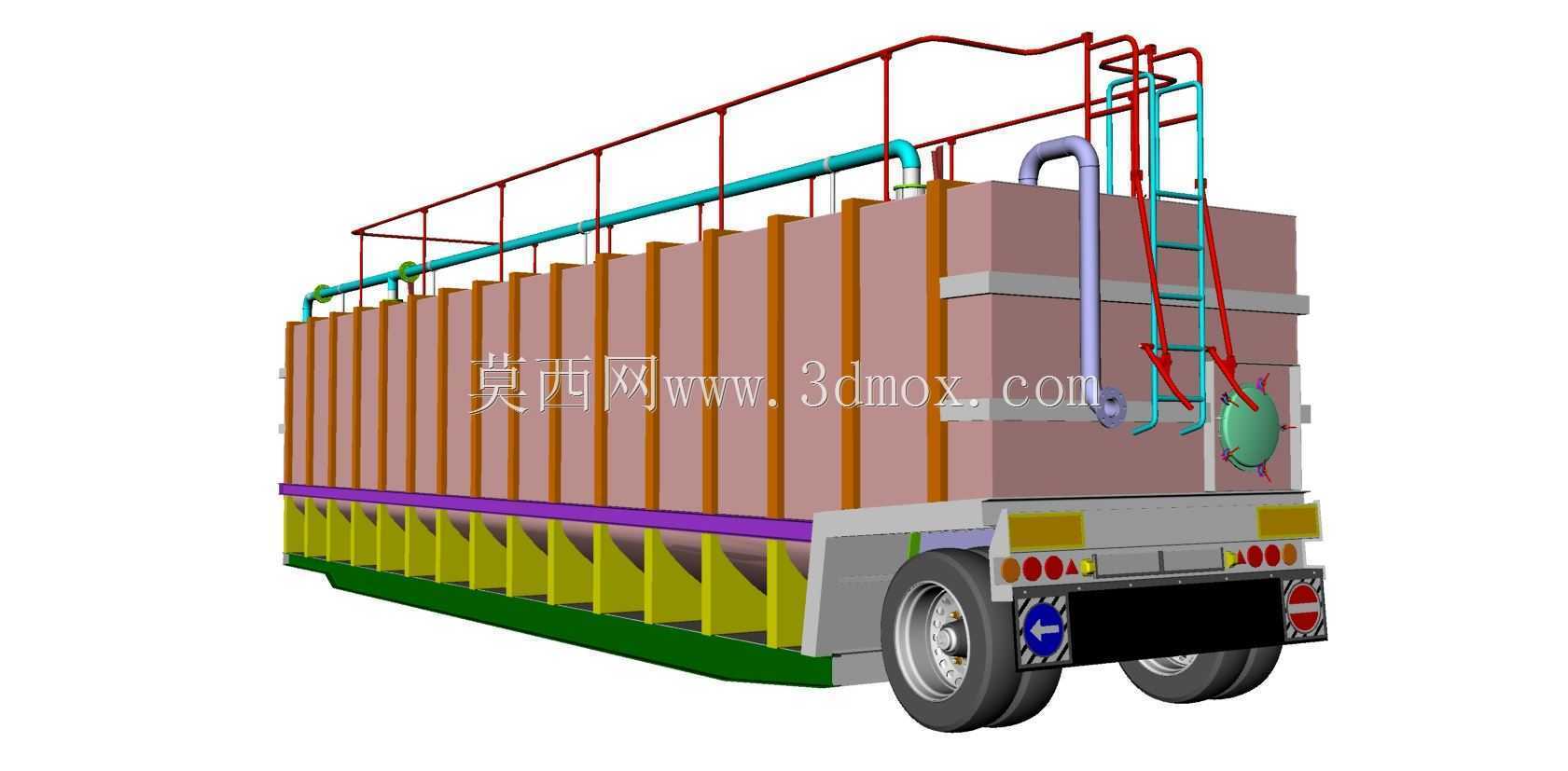

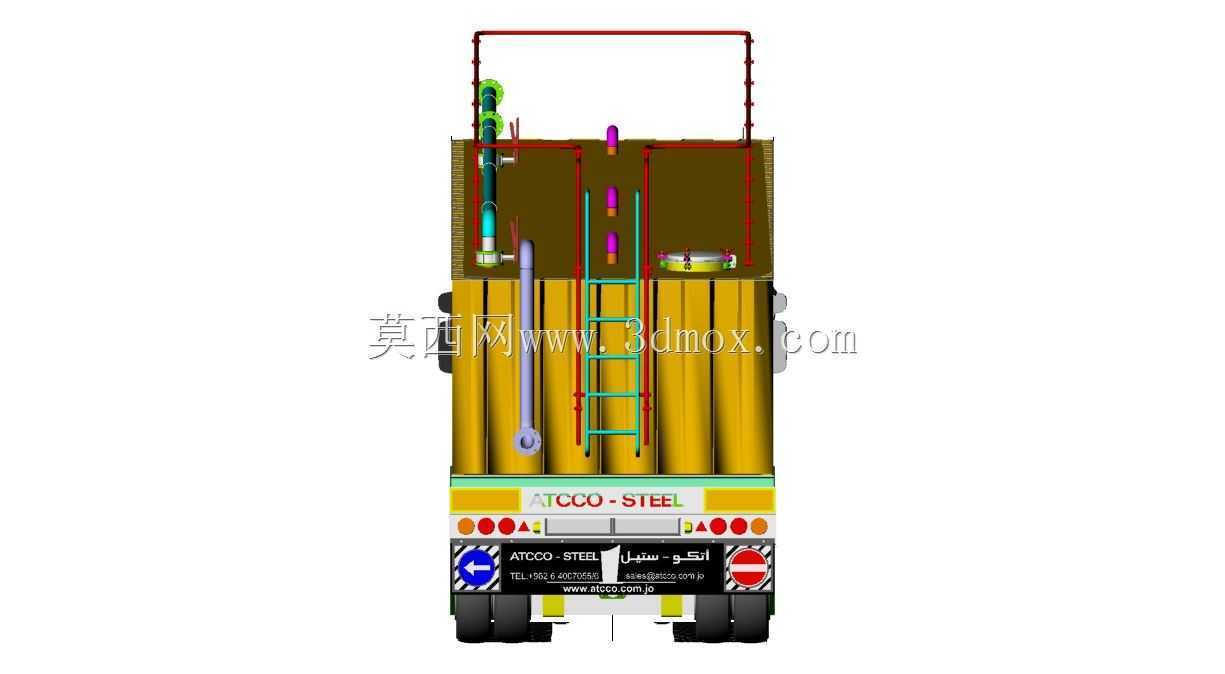

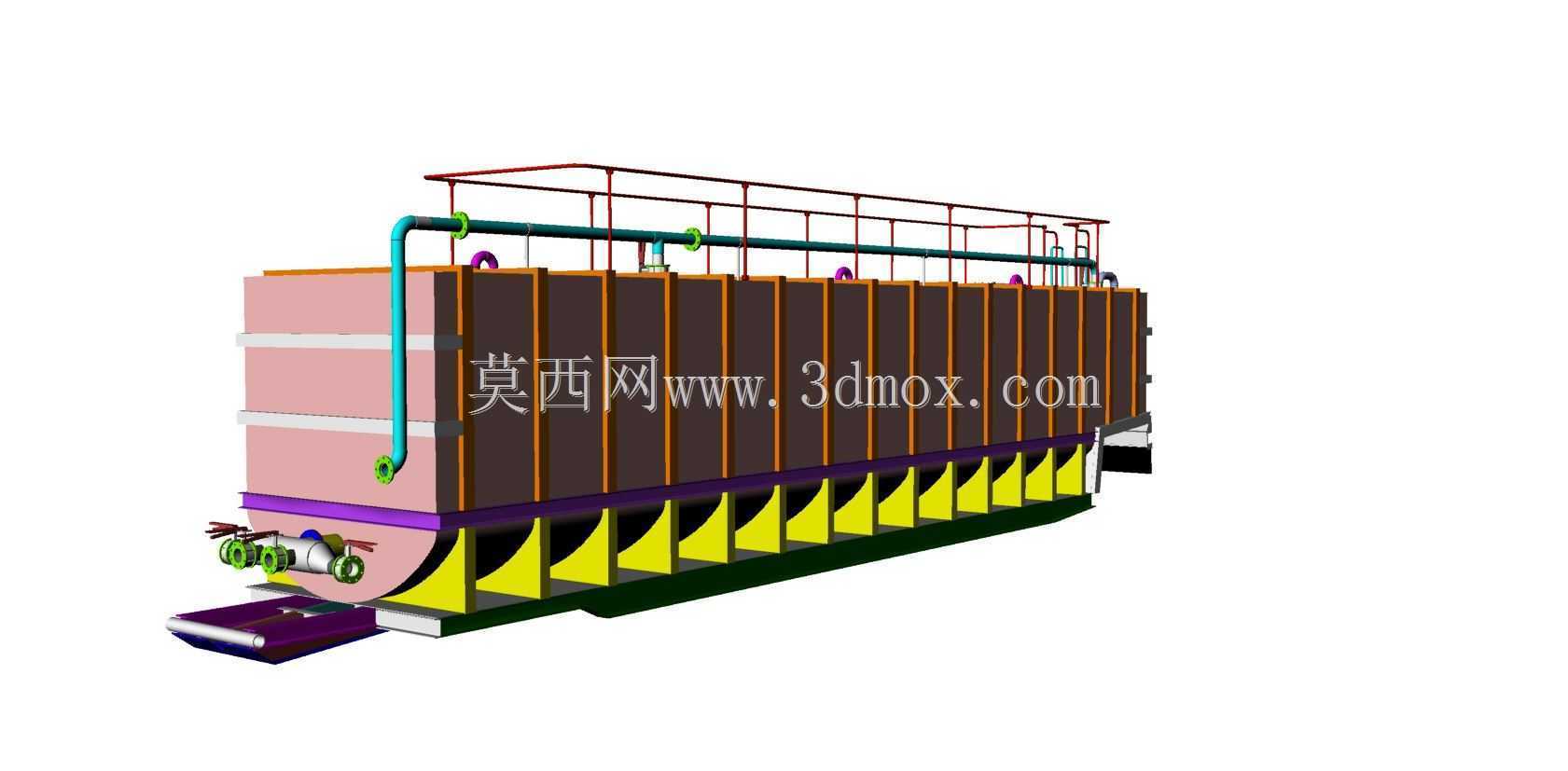

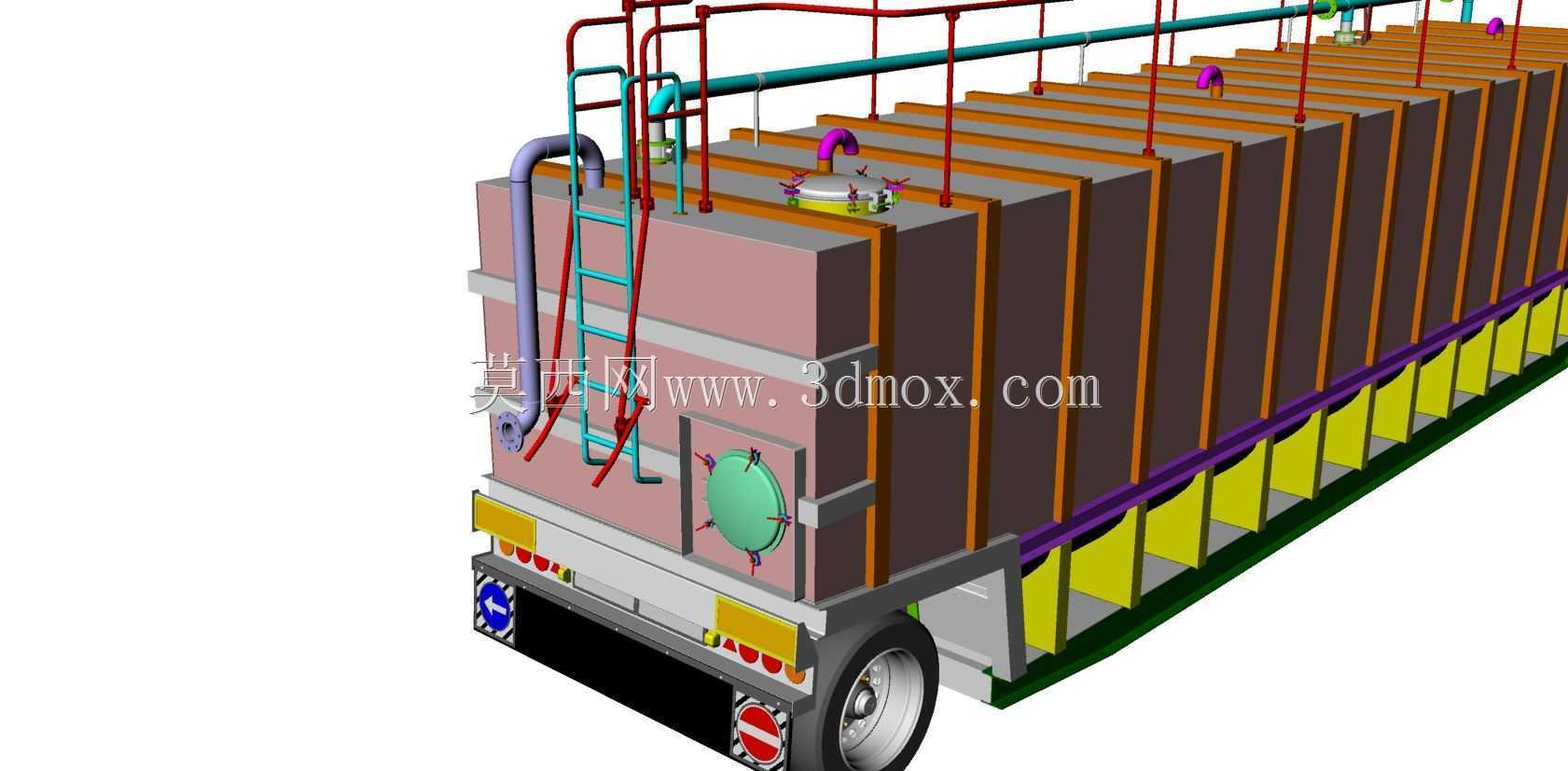

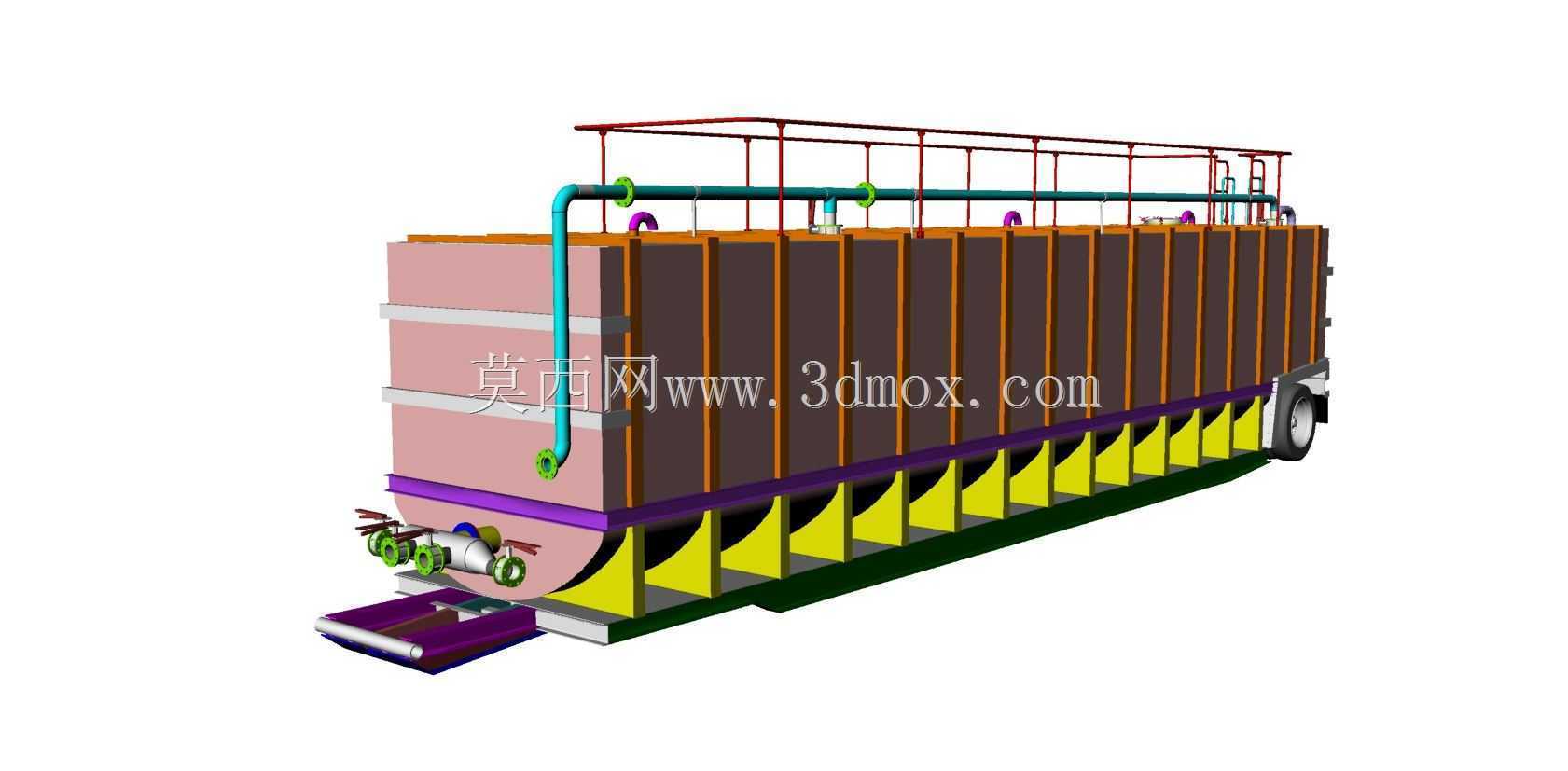

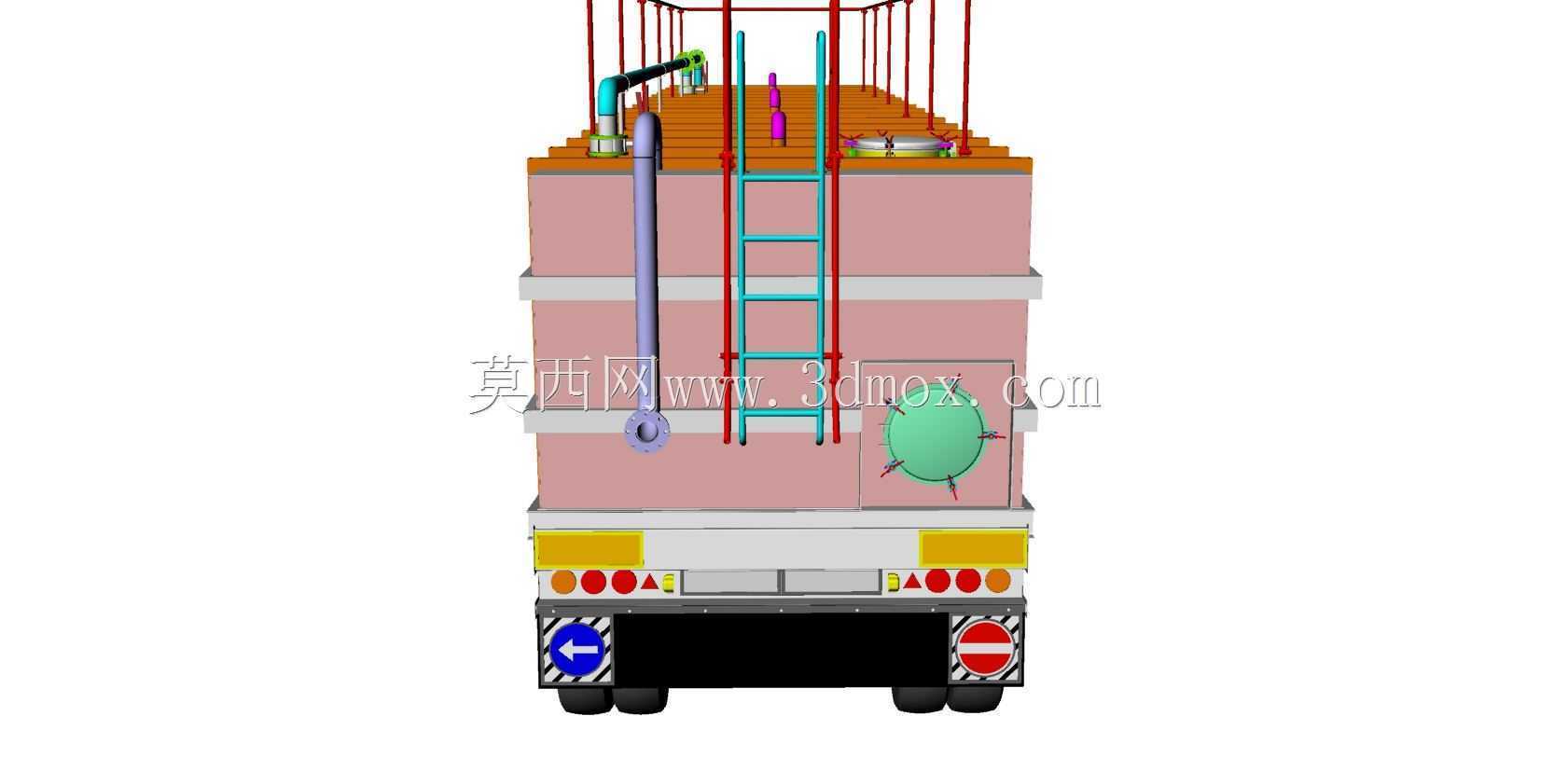

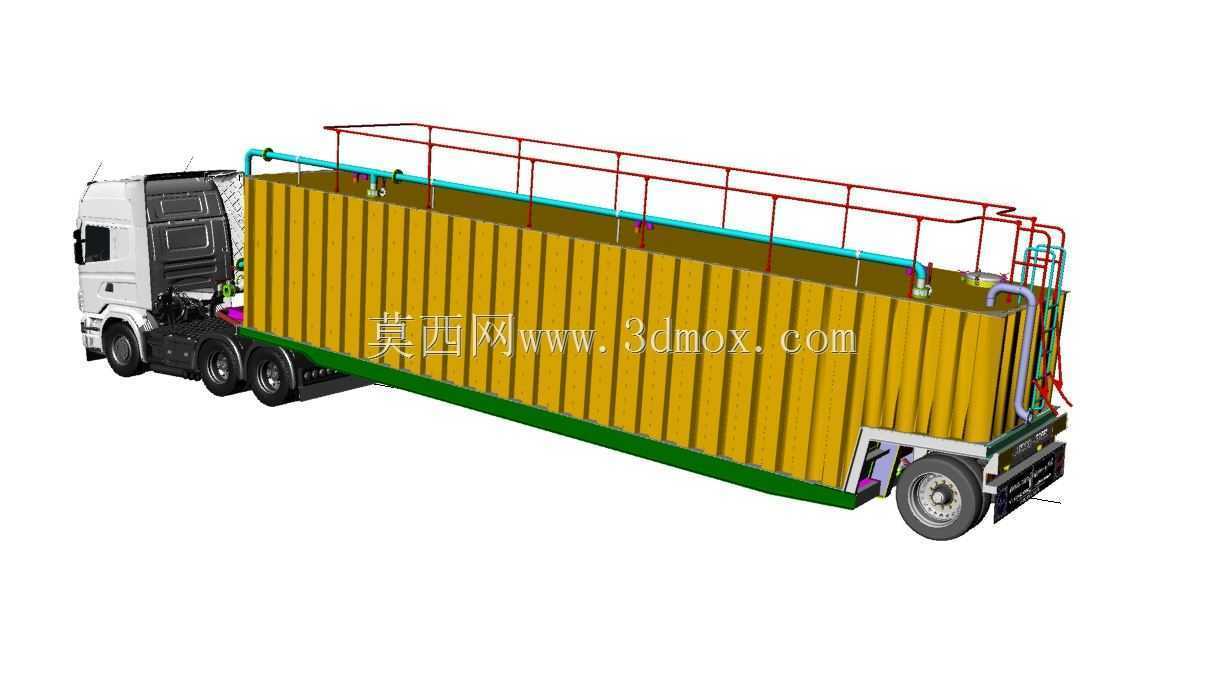

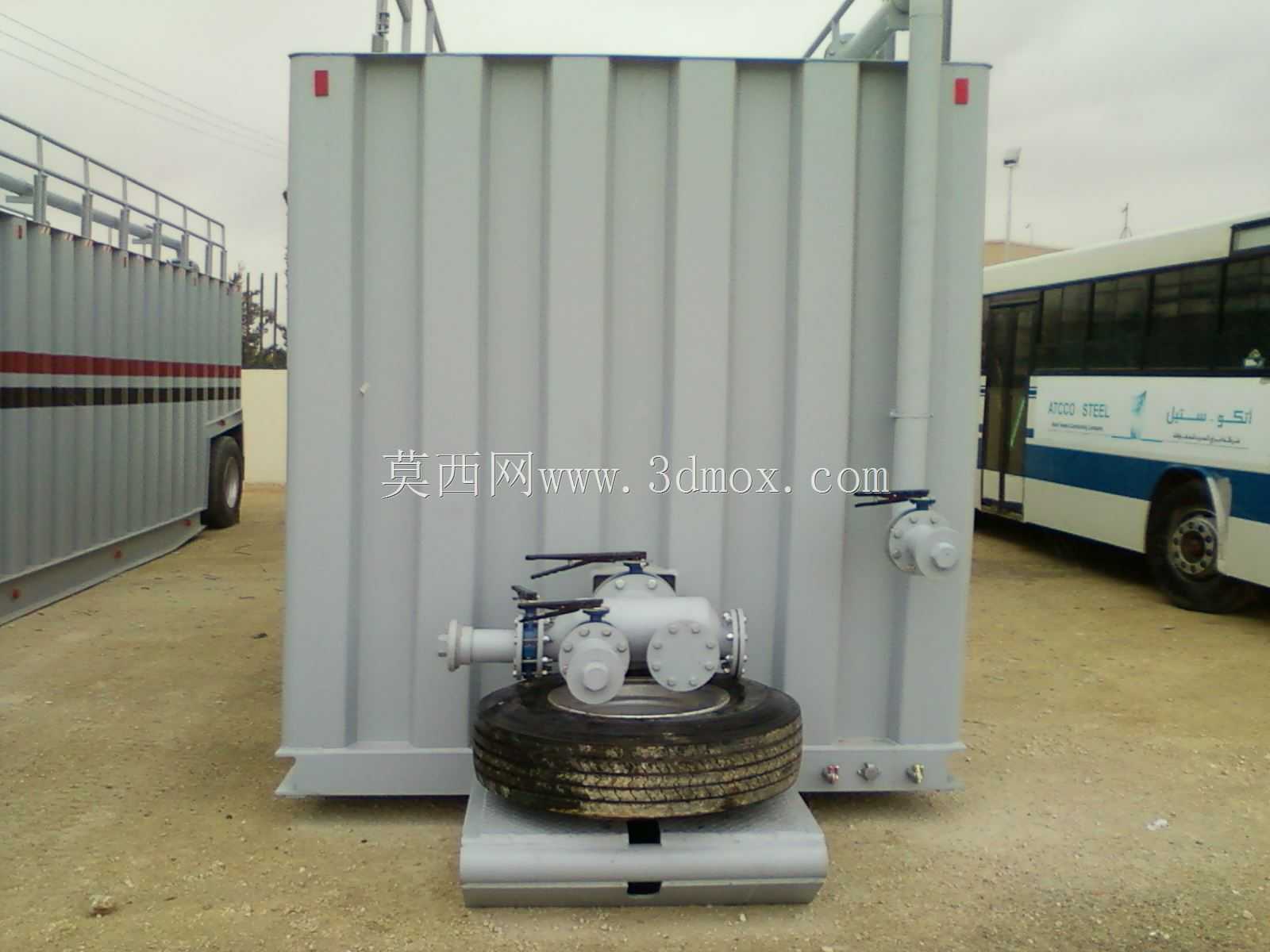

　　不需要额外制作安装基础，到场后通过吊车或者叉车直接就位，连接进出口管线即可投入使用，完全匹配野外作业无固定基础的安装条件。罐体主体采用长方形箱式结构，相比传统圆柱形储液罐，相同占地面积下的有效储液容积提升了近20%，更适合井场有限的平面布置空间；罐壁外侧沿高度方向布置了多道半管加强结构，这些半管一方面作为加强筋提升罐壁的整体刚度，抵消满液状态下液体对壁板的静压力，避免长期使用出现壁板外鼓变形，另一方面半管内部可通入换热介质，在低温作业环境下对罐内压裂液进行伴热，防止酸性介质出现结晶、粘度上升影响泵送效率，一举解决了刚度强化与温度调控两个核心问题。罐体顶部设置了连续的检修操作平台与安全护栏，平台沿罐长方向通长布置，

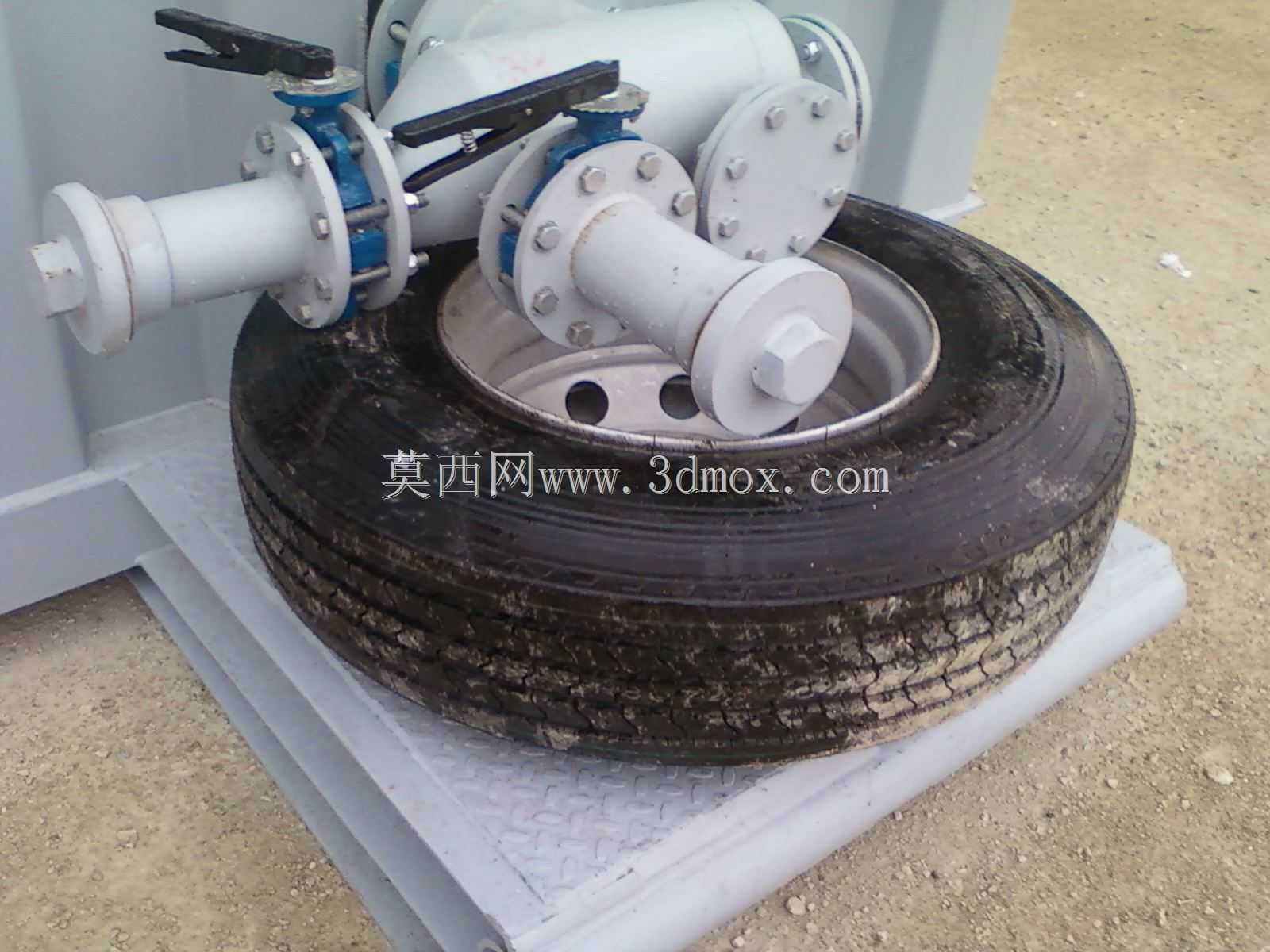

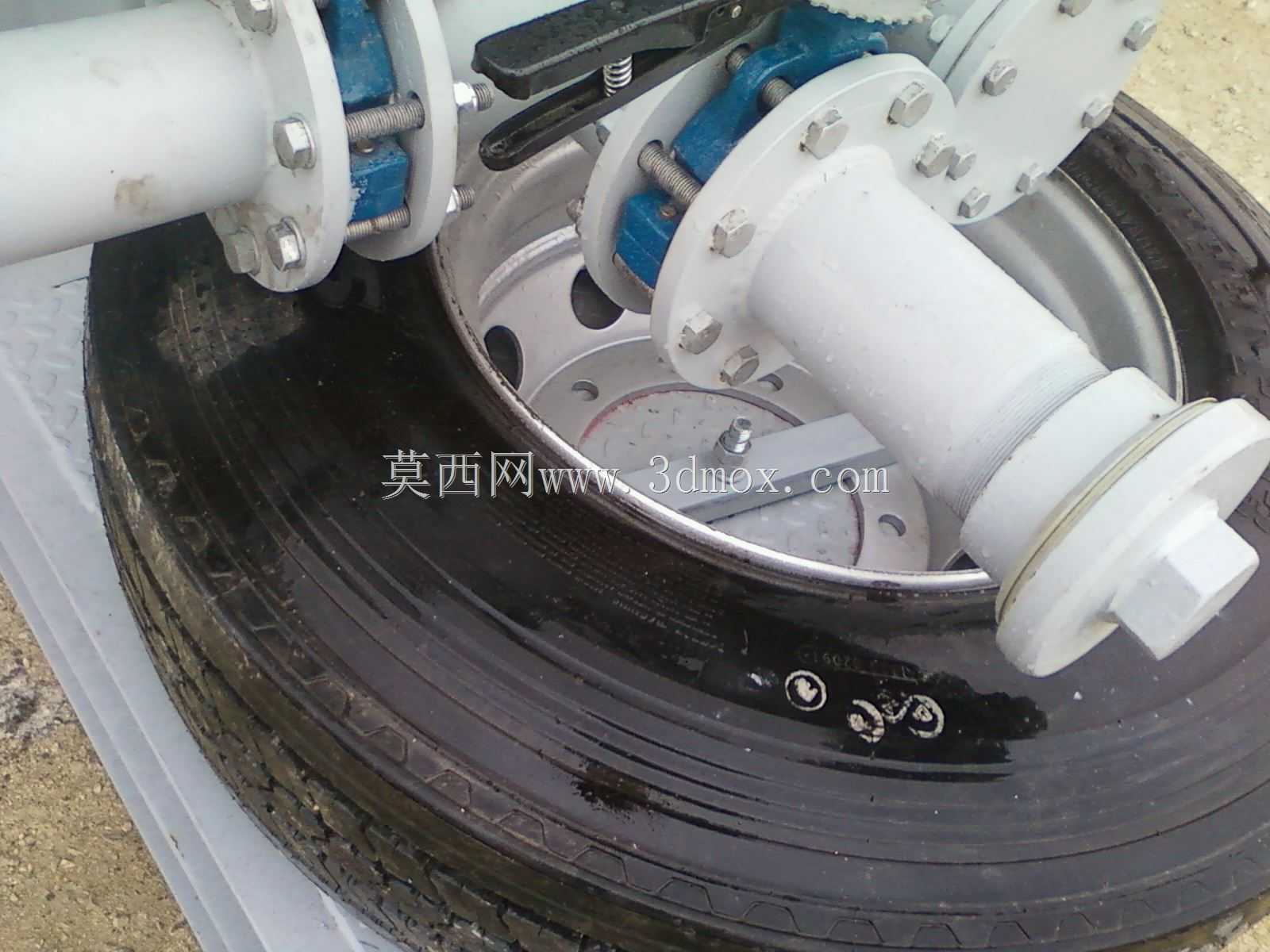

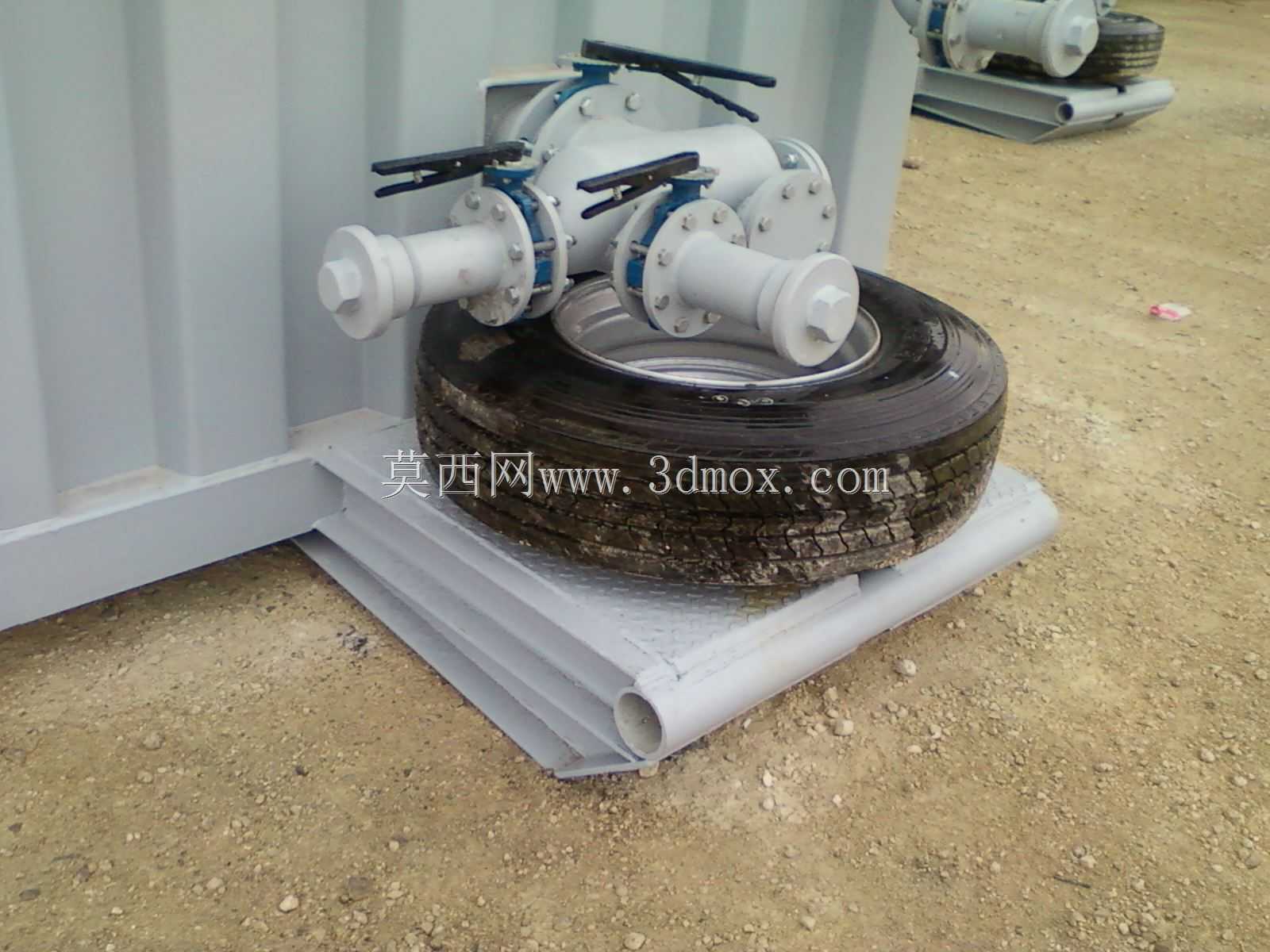

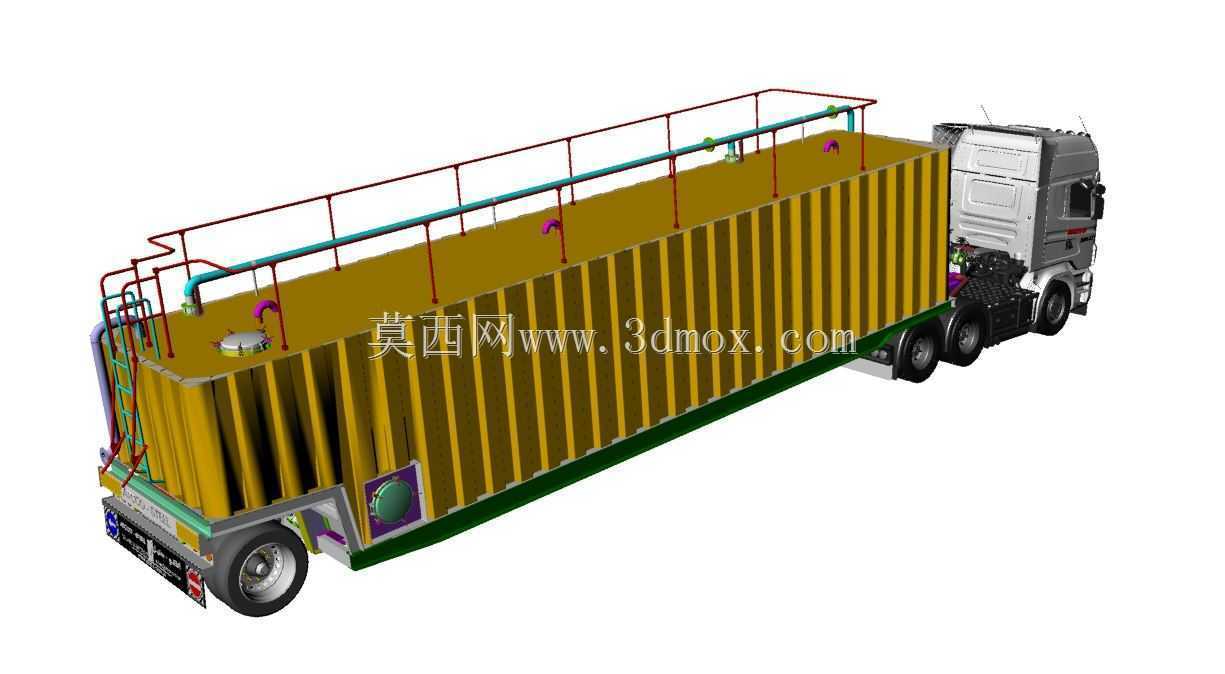

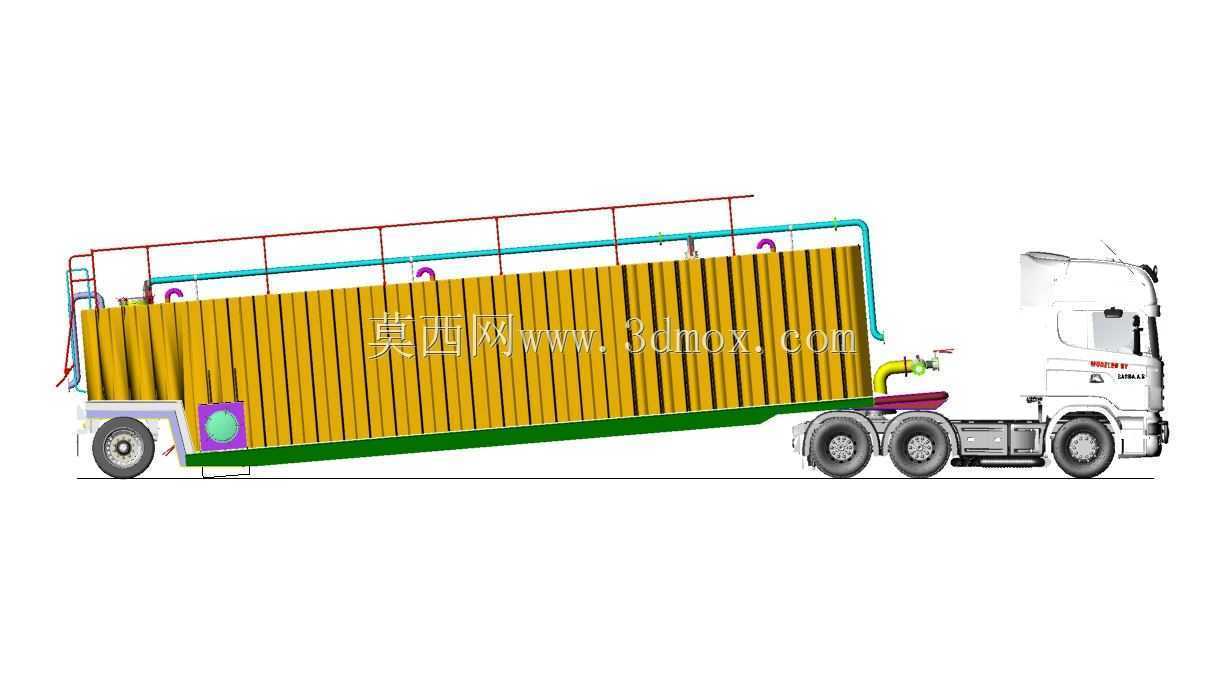

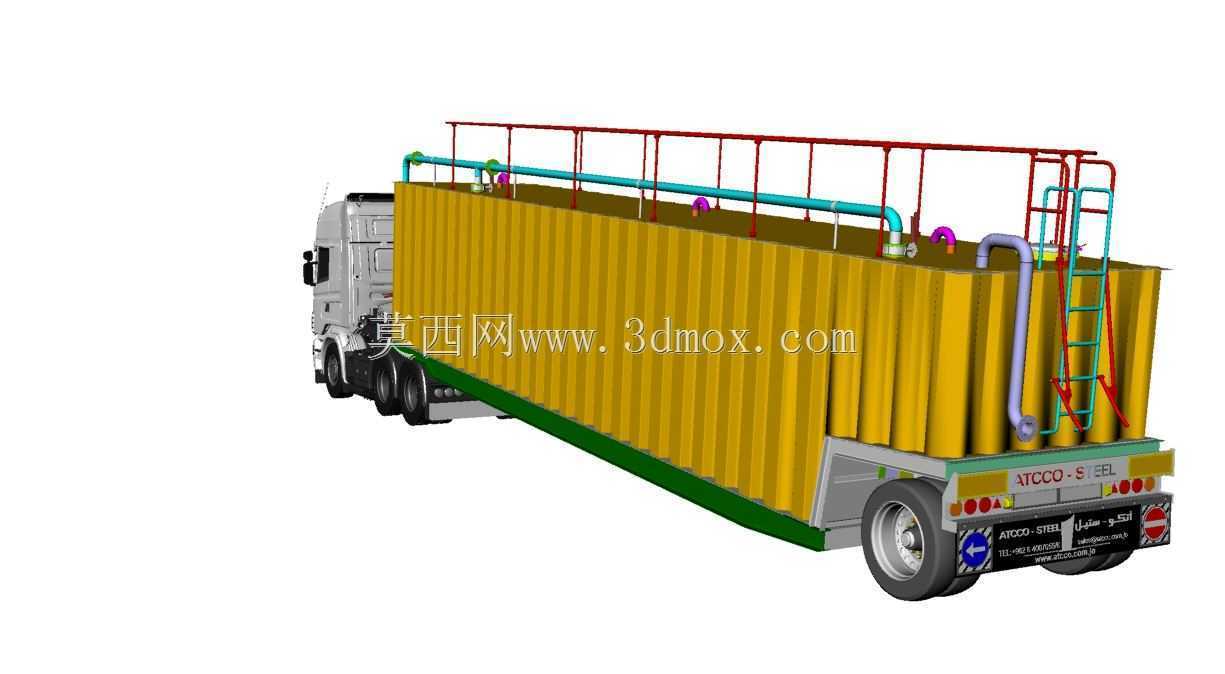

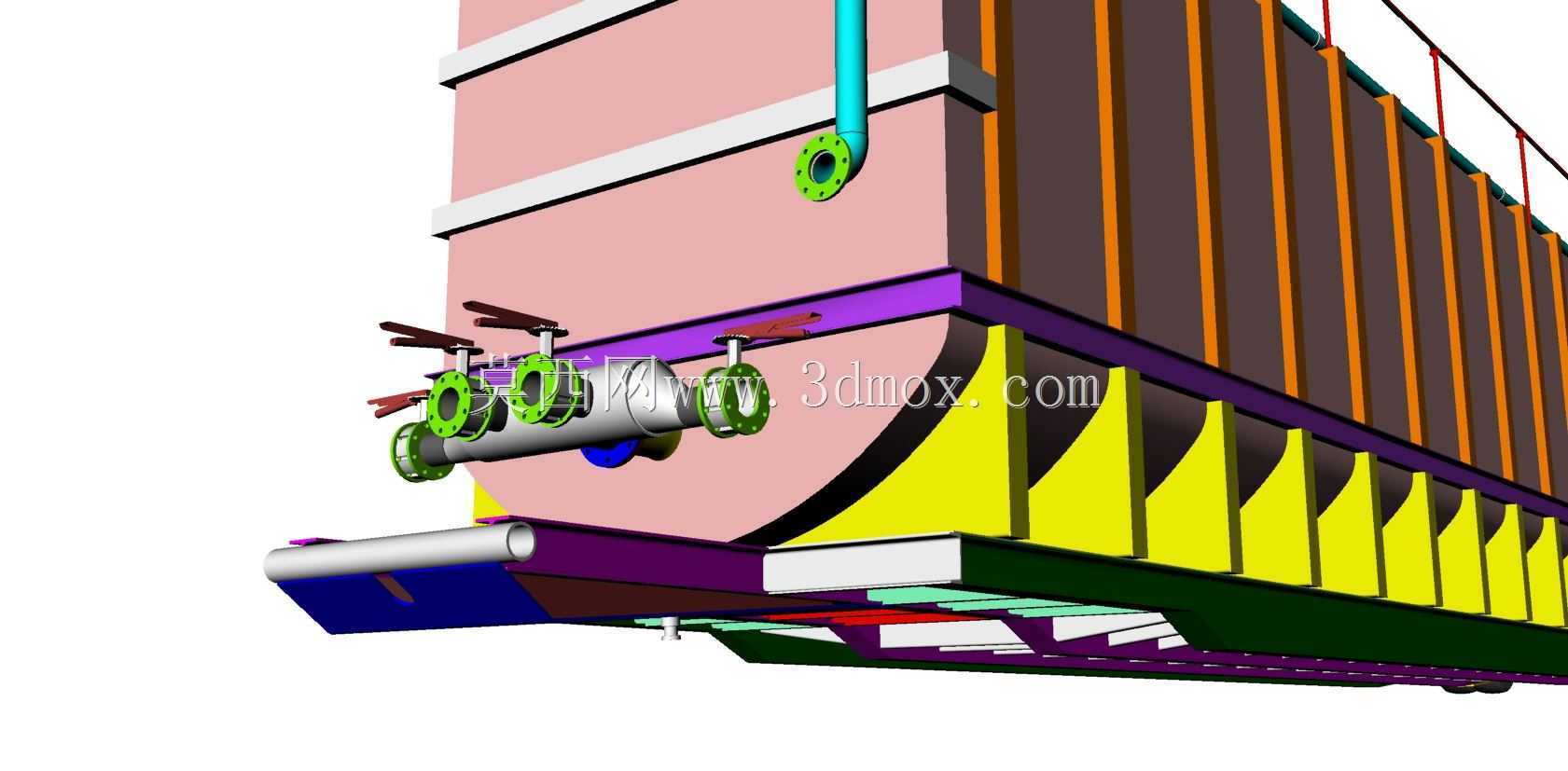

　　操作人员可沿平台完成液位检测、介质取样、罐口检查等日常操作，护栏高度符合野外作业安全规范，所有边角做了圆弧钝化处理，避免现场作业磕碰受伤；罐体侧面布置了主进出液管线，主管道采用大口径通径设计，匹配压裂作业大流量泵送的需求，管道接口采用标准法兰连接，可快速对接现场的压裂泵组、配液管线，管道上预留了多个分支接口，可根据现场需要接入液位计、压力检测、加药管线等附属配件。罐体底部设计了倾斜的集液结构，在罐体液位较低时可将剩余介质汇集到排出口，减少罐内残液残留，方便作业完成后的罐内清洗与介质排空，避免残留酸性介质长期淤积腐蚀罐壁。从安装边界来看，罐体整体宽度控制在标准道路运输限宽范围内，长度方向适配常规平板拖车的装载尺寸，转场时不需要拆解顶部护栏与主管道，直接整体吊装上车即可完成转运，大幅缩短了不同井场之间转场的准备时间；罐体底部的撬座高度预留了足够的叉车操作空间，即使在场地狭窄无法使用吊车的井场，也可通过重型叉车完成短距离移位调整。在细节设计上，罐壁内壁做了耐酸腐蚀的衬层处理，所有焊缝位置都做了圆滑过渡与渗透检测，避免酸性介质在焊缝缝隙处积存造成点蚀；半管加强结构与罐壁的连接采用连续满焊工艺，既保证换热流道的密封性，也确保加强结构与罐壁的受力传递均匀，避免局部应力集中造成焊缝开裂。顶部的罐口设置了密封盖板，平时处于关闭状态防止杂物落入罐内影响压裂液品质，需要进入罐内检修时可快速打开盖板，配合顶部平台的操作空间完成内部检修作业。

　　不同于固定厂区的储液设备，这款压裂罐在设计时充分考虑了野外运输、吊装、作业过程中的各种受力工况，整体结构做了有限元受力校核，在满液、吊装、运输颠簸等不同工况下的结构变形量都控制在允许范围内，不会出现结构开裂、连接松动等问题。在实际作业场景中，这类半管压裂罐可多台并联使用，根据单井压裂作业的储液需求灵活组合储液容积，不需要定制大容积的固定储罐，大幅降低了现场配套的成本；伴热功能的集成也让设备可以适应北方冬季、高海拔区域的低温作业环境，不需要额外在罐壁加装伴热保温层，减少了现场安装的工作量。从结构建模的角度来看，这款设备的建模过程需要重点关注半管与罐壁的连接位置、撬座与罐体底部的受力连接结构、管线法兰的标准尺寸匹配，所有接口尺寸都遵循行业通用标准，确保模型导出的工程图可直接用于生产下料、部件装配，避免出现现场安装时接口不对位、结构干涉的问题。
