液化石油气三轴罐式半挂运输罐体结构

　　在危化品公路运输领域，液化石油气的道路转运始终对承载设备的结构可靠性、空间适配性有极高要求，这款三轴罐式半挂结构的设计，完全围绕液化石油气公路配送的实际作业场景展开。日常作业中，这类半挂罐体主要承担液化石油气从储备库到城市燃气分销站点、工业用气终端的中短途转运任务，也可适配部分长距离跨区域干线运输需求，作业场景覆盖高速公路、城市主干道、乡镇铺装道路，甚至部分站点内部的硬化非铺装路面，因此结构设计上需要兼顾高速行驶的稳定性、低速转向的通过性，以及站点内停靠装卸的操作便利性。

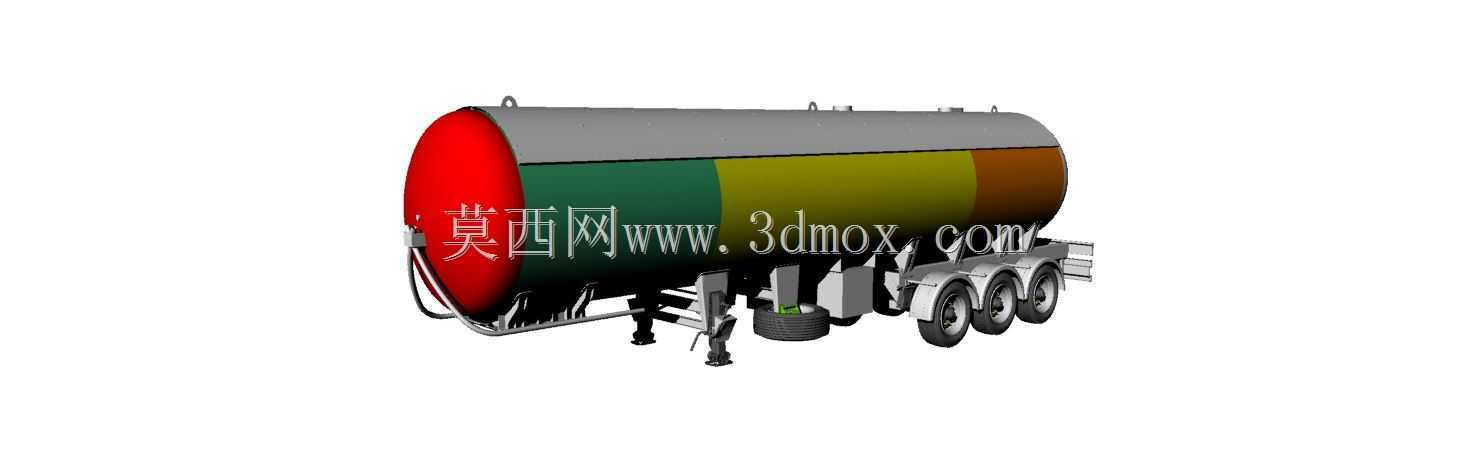

　　从功能特性来看，罐体采用卧式圆筒承压结构设计，封头为标准椭圆封头形式，能够均匀承载液化石油气在常温存储状态下的内部饱和蒸气压，避免应力集中带来的结构失效风险。罐体外部设置多色分段标识带，不同色段对应不同的液位区间提示，方便现场作业人员在装卸过程中快速直观判断罐内介质存量，无需完全依赖液位计读数，降低现场误操作概率。罐体底部的承载框架采用高强度低合金型钢焊接成型，与行走机构的连接位置设置了多重加强筋板，能够承受满载状态下行驶过程中的颠簸冲击、紧急制动时的纵向惯性力，以及转弯过程中的侧向倾覆力矩。

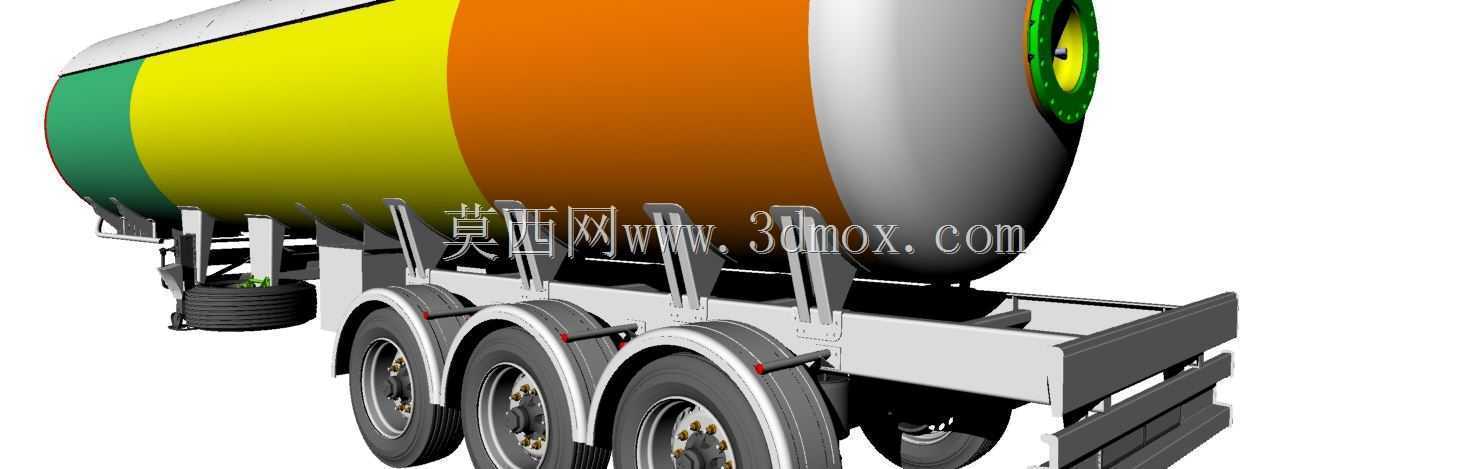

　　行走机构采用三轴布局，单轴配备双轮胎组，这种设计能够将满载状态下的轴荷均匀分散到各个轮胎与路面接触点，既满足公路运输的轴荷限值要求，避免对路面造成过度损伤，也能在单胎出现意外失压时，剩余轮胎仍能临时支撑车辆低速行驶到就近维修点位，降低危化品运输途中的抛锚风险。罐体侧面设置了完整的操作管路集成区，包含装卸液相阀、气相平衡阀、安全阀、紧急切断装置的安装位，所有操作部件的布置高度都控制在地面操作人员站立可及的范围内，无需攀爬罐体即可完成常规装卸操作，同时管路布局预留了足够的操作空间，方便日常检修时的工具操作与部件更换。罐体支腿采用机械式联动支撑结构，在与牵引车头分离停靠时，能够稳定支撑罐体前端重量，支腿底部设置大尺寸支撑盘，可在硬化程度一般的站点地面分散压强，避免支腿下沉导致罐体倾斜。

　　设计过程中，首先确定的是罐体的有效容积边界，结合常见液化石油气配送站点的单日接卸量、公路运输的限高限宽要求，将罐体的外径控制在道路运输车辆外廓尺寸限值的2.55米宽度范围内，整车高度不超过4米，满足绝大多数道路的通行限高要求；罐体总长度结合三轴半挂的轴距布局，保证整车转弯半径符合半挂车辆的通用通行标准，能够适配普通公路的转弯道、收费站通道的宽度要求。安装边界方面，罐体与牵引车头的连接位置采用标准半挂牵引销结构，牵引销的安装高度、与车架的相对位置完全符合通用半挂牵引车的匹配标准，无需对牵引车头进行特殊改装即可完成对接；罐体底部的离地间隙在满载状态下仍保留足够的安全距离，能够应对普通道路的起伏、减速带的冲击，避免罐体底部管路与地面凸起物发生刮碰。

　　细节设计上，罐体顶部设置了安全防护栏与操作平台，方便检修人员登顶对安全阀、液位计顶部组件进行维护，防护栏高度符合高空作业的安全防护要求，平台表面采用防滑花纹板设计，避免雨天或介质泄漏时人员滑倒。罐体尾部设置了反光标识与防撞缓冲结构，在发生低速追尾时能够吸收部分冲击能量，避免罐体本体直接受到碰撞。所有与介质接触的罐体内壁都做了相应的防腐处理，适配液化石油气的介质特性，避免长期使用过程中内壁腐蚀产生杂质影响介质品质，或是腐蚀减薄导致罐体承压能力下降。整个结构的三维建模过程中，对各个连接位置的焊缝间隙、部件装配干涉都做了完整校验，确保各个管路部件、行走部件、支撑部件之间不存在装配冲突，生产时可直接参照模型进行下料焊接与部件组装，减少现场配做的工作量。
