重型清障车全液压副车架结构设计

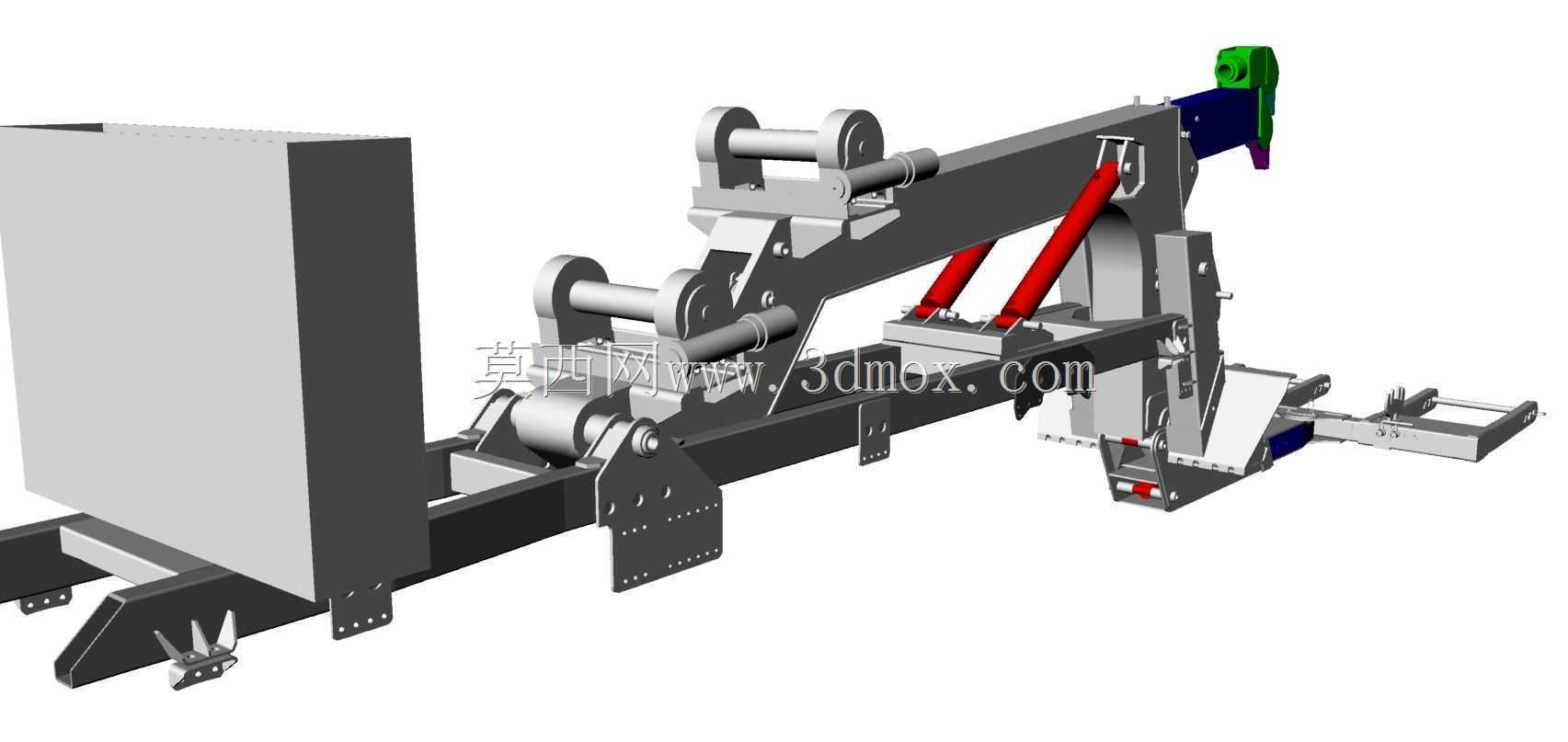

　　这套副车架结构是重型道路清障装备的核心承载部件，主要适配总质量18吨以上的重型载货卡车底盘，用于高速公路、国道干线、物流场站等场景下的故障重型车辆、事故货运车辆的拖移救援作业，区别于轻型清障设备的托举结构，该结构完全采用全液压驱动逻辑，可在无额外辅助吊装设备的前提下完成重型故障车辆的托举、拖拽、移位等全流程操作。从结构布局来看，整套副车架采用变截面高强度钢焊接框架作为主承载梁，主纵梁沿底盘车架纵向布置，安装时通过U型螺栓与底盘原车架纵梁刚性连接，横向布置多道加强横梁分散托举作业时的集中载荷，安装边界完全匹配主流重型卡车底盘的车架孔位，无需对底盘原有结构做破坏性改装，副车架上平面预留了液压油箱、控制阀组、液压绞盘的安装定位孔位，

　　侧部预留了液压管路的固定卡扣安装位，可大幅减少现场改装的配焊工作量。托举臂采用多节铰接式结构设计，臂体截面为箱型焊接结构，铰接点处采用自润滑轴承配合高强度销轴连接，可承受托举作业时的交变冲击载荷，两组斜置的液压油缸作为托举动作的执行部件，油缸上下铰接点的位置经过载荷匹配计算，可在额定托举重量下保证油缸工作压力处于合理区间，避免长期高压作业导致的密封件过早老化。托臂末端配备可调节的叉式托举机构，可根据被救援车辆的前桥、后桥宽度调整叉臂间距，适配不同轮距、不同吨位的重型车辆托举需求，托举接触位置配备橡胶缓冲垫，避免托举过程中对被救援车辆的底盘结构造成二次损伤。在功能设计层面，整套结构的液压回路设置了双向液压锁与过载溢流保护，

　　当托举重量超过额定载荷时溢流阀自动开启卸荷，避免结构过载变形，同时双向液压锁可在液压管路突发破损时锁定油缸位置，防止托臂下坠引发安全事故。副车架尾部设置了可折叠的辅助支撑支腿，作业时支腿伸出接触地面，可分散托举作业时的后部集中载荷，避免重型卡车底盘在托举重载时出现翘头失稳的情况，支腿同样采用液压驱动，行驶状态下可折叠收回至副车架侧部，不影响车辆的通过性与转弯半径。从建模细节来看，所有焊接位置均预留了合理的焊脚尺寸标注参考，铰接点的配合公差、销轴的安装间隙都按照工程机械的通用设计标准做了参数化设置，液压油缸的安装位置、行程参数都匹配实际量产的液压元件尺寸，不存在结构干涉问题，整套模型的装配层级清晰，可直接用于清障车改装的结构校核、

　　液压管路布局模拟、作业动作仿真验证，也可作为同类重型清障装备结构设计的参考蓝本，帮助设计人员快速完成同类型产品的方案迭代，减少从零开始建模的重复工作量。在实际作业场景中，搭载该副车架的清障车可应对总质量30吨以内的故障重型车辆救援，托举作业时无需拆解被救援车辆的传动部件，仅需将托臂叉入被救车辆桥底，通过液压系统将被救车辆一端抬离地面即可完成拖移准备，相比传统的拖拽式清障设备，全液压驱动的结构操作效率更高，作业人员仅需在操作阀组处控制手柄即可完成所有动作，无需人工进行机械锁止、销轴插拔等高强度操作，大幅降低一线救援人员的劳动强度，同时结构的承载冗余量充足，可应对事故现场复杂路面、偏载托举等极端工况，避免结构失效引发的二次事故。
