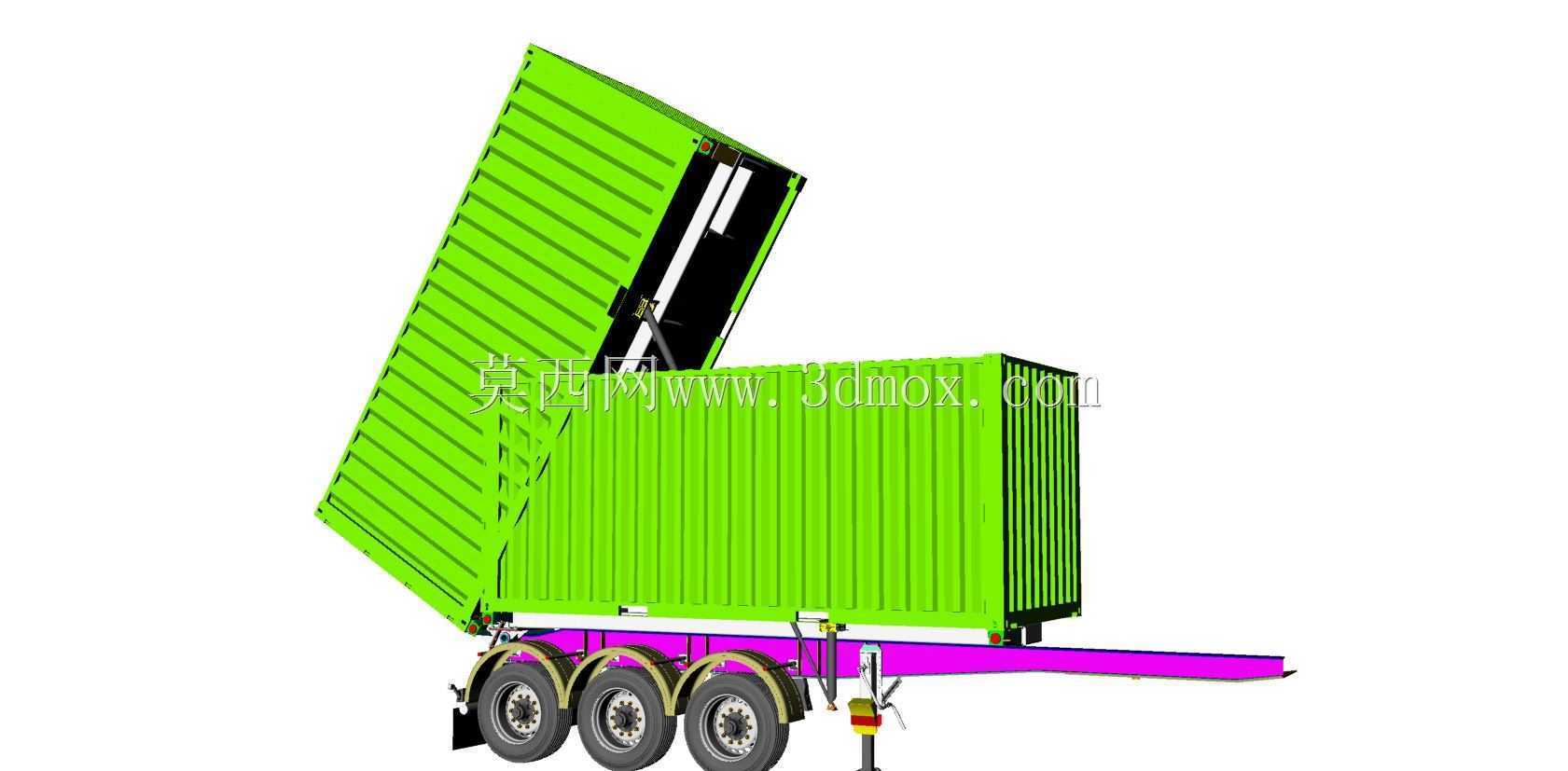

20英尺ISO集装箱倾翻式运输半挂车结构

　　在港口散货倒运、厂区废料转运、铁路货站散堆装装卸场景里，常规集装箱运输半挂车仅能完成水平转运，无法实现箱体自主倾翻卸料，往往需要额外搭配正面吊、叉车配属属具完成翻箱作业，不仅额外占用吊装设备资源，还会拉长单箱作业循环时长，在场地狭窄、吊装资源紧张的散货作业点，这类矛盾尤为突出。这套20英尺ISO集装箱倾翻拖车的设计，核心就是解决标准集装箱运输与自主卸料的一体化需求，让车辆在不依赖外部吊装翻箱设备的前提下，独立完成标准20英尺ISO集装箱的承载、运输与倾翻卸料作业。

　　从结构布局来看，整车采用三轴半挂底盘设计，车架主体采用高强钢焊接箱型梁结构，承载面完全匹配20英尺ISO集装箱的标准角件定位尺寸，四个角锁位置严格遵循集装箱角件的安装公差要求，可直接适配符合ISO标准的通用20英尺干货箱、散货箱，无需对箱体做任何改装即可直接锁固运输。倾翻机构采用后置铰点布局，铰点支座设置在车架后端对应集装箱后端角件的位置，倾翻油缸布置在车架中部两侧，双油缸同步驱动的结构可保证箱体倾翻过程中两侧受力均匀，避免箱体出现偏载扭转变形，最大倾翻角度可达到45度，完全满足散粒物料、块状废料的自流卸料需求，不会出现箱内物料残留的情况。

　　设计过程中首先要考虑的是安装边界的适配性，整车总长控制在标准半挂车上牌尺寸范围内，承载面高度匹配常规货台、铁路平车的对接高度，可直接开上铁路滚装平板完成公铁联运换装，不需要额外调整悬架高度。倾翻状态下的最大外廓尺寸经过反复校核，当箱体举升至最大倾翻角度时，箱体前端最高点距离地面的高度不会超过常规作业场地的净空限制，在厂房内、仓库雨棚下作业也不会出现碰撞顶棚的问题。车架尾部设置有可翻转的后支腿，在倾翻作业时支腿落地支撑，可将后桥轮胎的载荷转移到支腿上，避免倾翻过程中轮胎单侧过载导致爆胎、钢板弹簧过载断裂的问题，同时支腿的支撑面做了防滑处理，在硬化路面、碎石场地都能提供足够的支撑稳定性，不会出现作业过程中车辆滑移的情况。

　　液压系统采用独立的取力驱动单元，不需要额外外接动力源，通过底盘取力器驱动液压泵为倾翻油缸提供压力油，系统设置有双向液压锁，可在倾翻过程中任意角度锁止油缸，避免出现管路爆管导致箱体突然下落的安全隐患，同时在油缸行程末端设置有缓冲装置，举升到最大角度、回落到底座时都能实现缓冲减速，减少结构冲击。电气系统完全匹配半挂车的标准接口，制动系统、信号系统与常规半挂车通用，可直接适配主流牵引车头的连接接口，不需要对车头做任何改装即可拖挂运营。

　　在结构强度校核阶段，重点针对倾翻作业的偏载工况做了有限元分析，当箱体内物料出现单侧堆积、倾翻角度达到最大位置时，车架纵梁、铰点支座、角锁安装座的应力都控制在材料许用应力范围内，不会出现永久变形。角锁结构采用标准的集装箱转锁，锁止状态下可承受集装箱在运输、倾翻过程中产生的各个方向的载荷，不会出现脱锁的情况，转锁的操作位置设置在车架侧面，操作人员站在地面即可完成锁止、解锁操作，不需要爬到车架上方作业，降低作业过程中的坠落风险。

　　这套结构的设计思路完全围绕标准集装箱的通用化适配展开，没有针对特定箱体做专属结构设计，所有锁固点、支撑位置都严格遵循ISO集装箱的标准尺寸，这就意味着用户不需要额外采购专用的倾翻集装箱，现有在用的20英尺标准集装箱都可以直接搭配这套拖车使用，大幅降低了设备投入成本。相比常规的固定车厢式倾翻半挂车，这套结构可以实现箱体的自装卸，搭配正面吊或者随车吊就可以完成箱体的甩挂运输，在长距离转运时可以将箱体直接吊装到铁路平车、货运船舶上，拖车只负责短距离倒运，大幅提升车辆的周转效率，不会出现车等货、货等车的情况。

　　在散粮转运场景下，车辆可以直接开到粮库仓边，倾翻箱体将散粮直接卸到地坑进料口，不需要额外的卸粮设备；在废钢回收场景下，装满废钢的集装箱可以直接通过拖车倾翻倒入破碎设备进料口，不需要行车配属吊具翻箱；在港口散货倒运场景下，车辆从码头前沿将集装箱运到堆场后直接倾翻堆料，减少正面吊的作业占用，可将单箱作业时间压缩60%以上。结构设计过程中也充分考虑了维护便利性，所有液压管路都采用标准快插接口，油缸铰点都设置有集中润滑点，日常保养时不需要拆解结构件即可完成注油保养，易损件全部采用通用标准件，后期更换配件不需要定制加工，可有效降低运维成本。
