发电机组户外落地防护遮雨棚结构

　　这套落地式防护棚结构主要面向野外开架发电机组的户外布设需求，在油气田井场、基建临时供电点、矿山备用电源区、港口临时作业区这类无固定厂房遮蔽的场景中使用，核心作用是为裸露布置的柴油发电机组提供顶部防雨、侧面防飞溅、防落物砸击的防护，同时兼顾机组日常运维的操作空间与吊装检修的通行需求。

　　从现场布设的边界条件来看，这类防护棚适配20英尺与40英尺两种标准集装箱的安装基底尺寸，底部支撑结构直接贴合标准集装箱的角件定位间距，不需要额外浇筑大面积设备基础，到场后通过角件锁扣与集装箱顶面或者预制承载底座完成固定，安装作业全程不需要现场焊接，适配野外工地快速转场、重复拆装的使用要求。棚体的整体外轮廓在长宽方向完全覆盖机组的散热器端、发动机本体、发电机端以及外接燃油箱的布设范围，高度方向预留出机组排气烟囱的穿出空间，同时保证棚体下缘距离地面的净空满足机组通风散热的进风面积要求，不会遮挡散热器的排风通道。

　　结构设计上，棚体主框架采用型钢焊接成型，顶部承力梁按照当地十年一遇的积雪荷载与八级风的风荷载做校核，顶面铺覆防水围护板材，接缝处做折边压型防水处理，避免雨水沿拼接缝隙渗漏到机组表面。棚体侧面的围护面板没有做全封闭设计，对应机组散热器的位置完全敞开并加装防护格栅，既阻挡大体积杂物被吸入散热风道，又保证冷却风可以顺畅流通，不会因为棚体围挡造成机组热堆积、高温报警停机。

　　针对机组大修时需要整体吊出发动机、发电机的需求，棚体顶部设置了可掀翻式的顶盖结构，顶盖一侧通过铰接支座与主框架连接，另一侧配置快拆锁紧件，日常使用时锁紧件闭合，顶盖与主框架形成稳定的整体承力结构；需要吊装核心部件时，松开锁紧件即可将顶盖沿铰接轴向上翻转开启，完全让出顶部的吊装通行空间，不需要整体拆除棚体，大幅缩短检修准备的工时。棚体上对应机组日常加注机油、更换滤芯、操作控制屏的位置，预留了对应的操作开口与检修门，运维人员不需要掀开顶盖就可以完成日常点检与耗材更换作业。

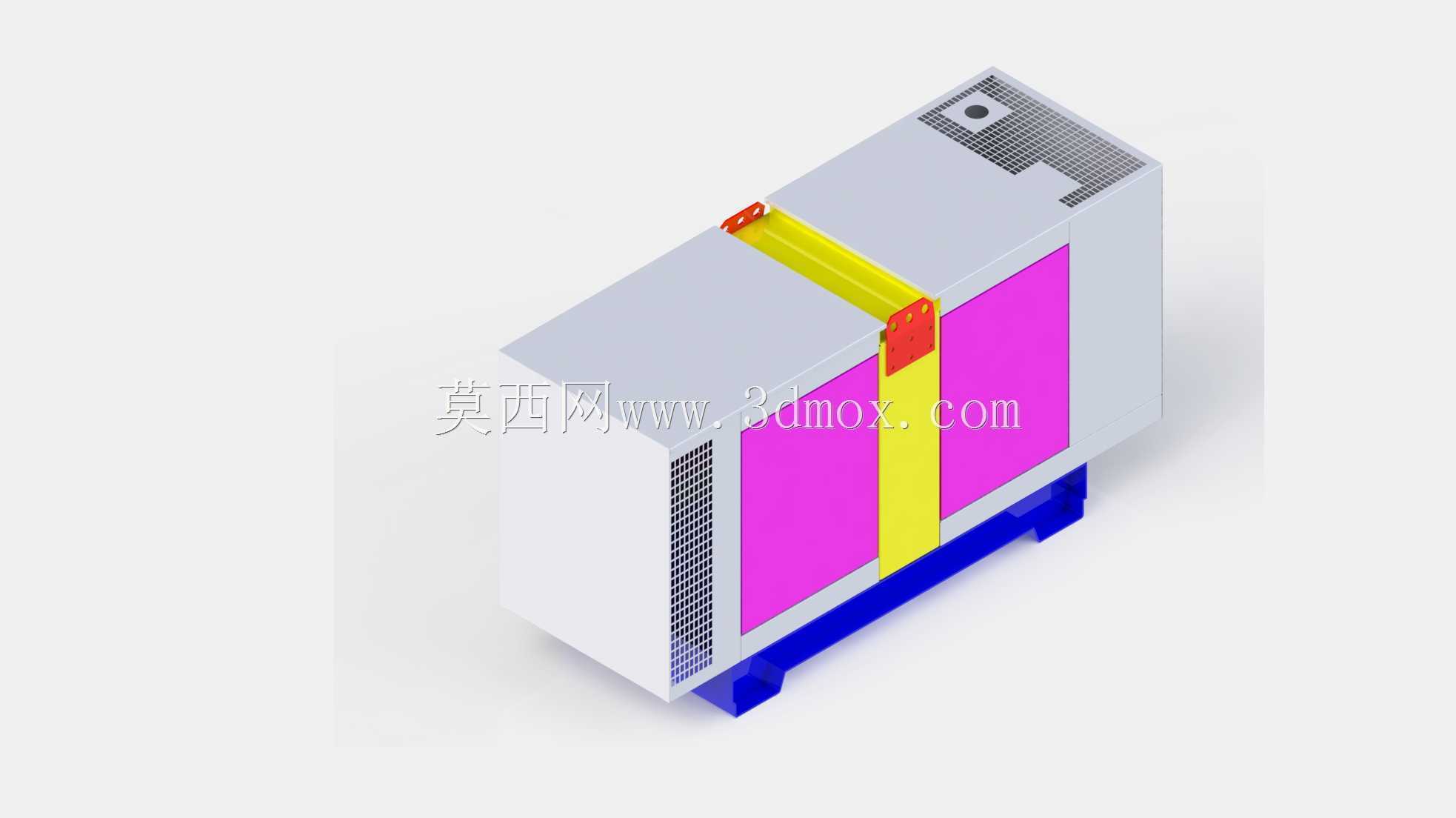

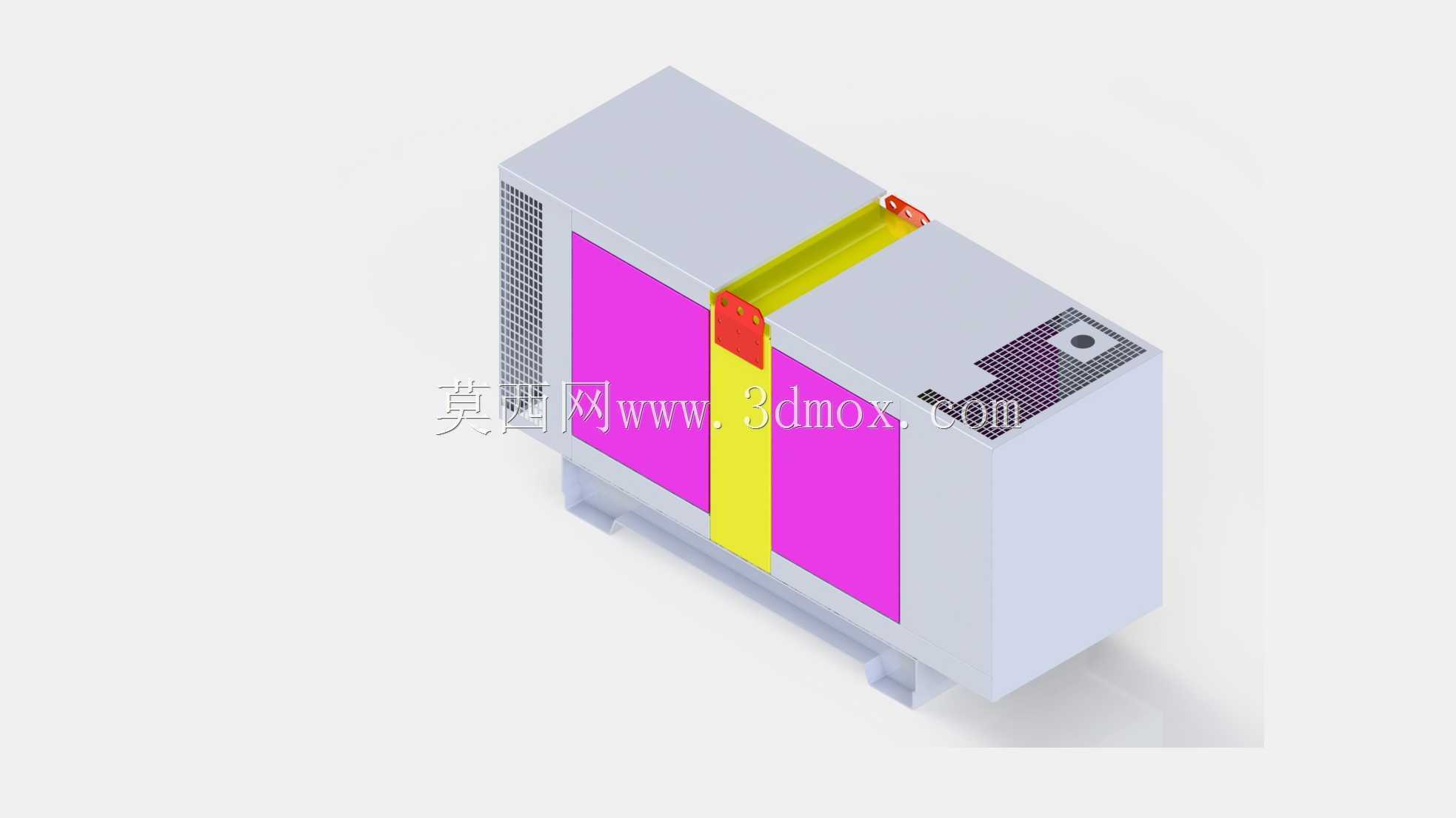

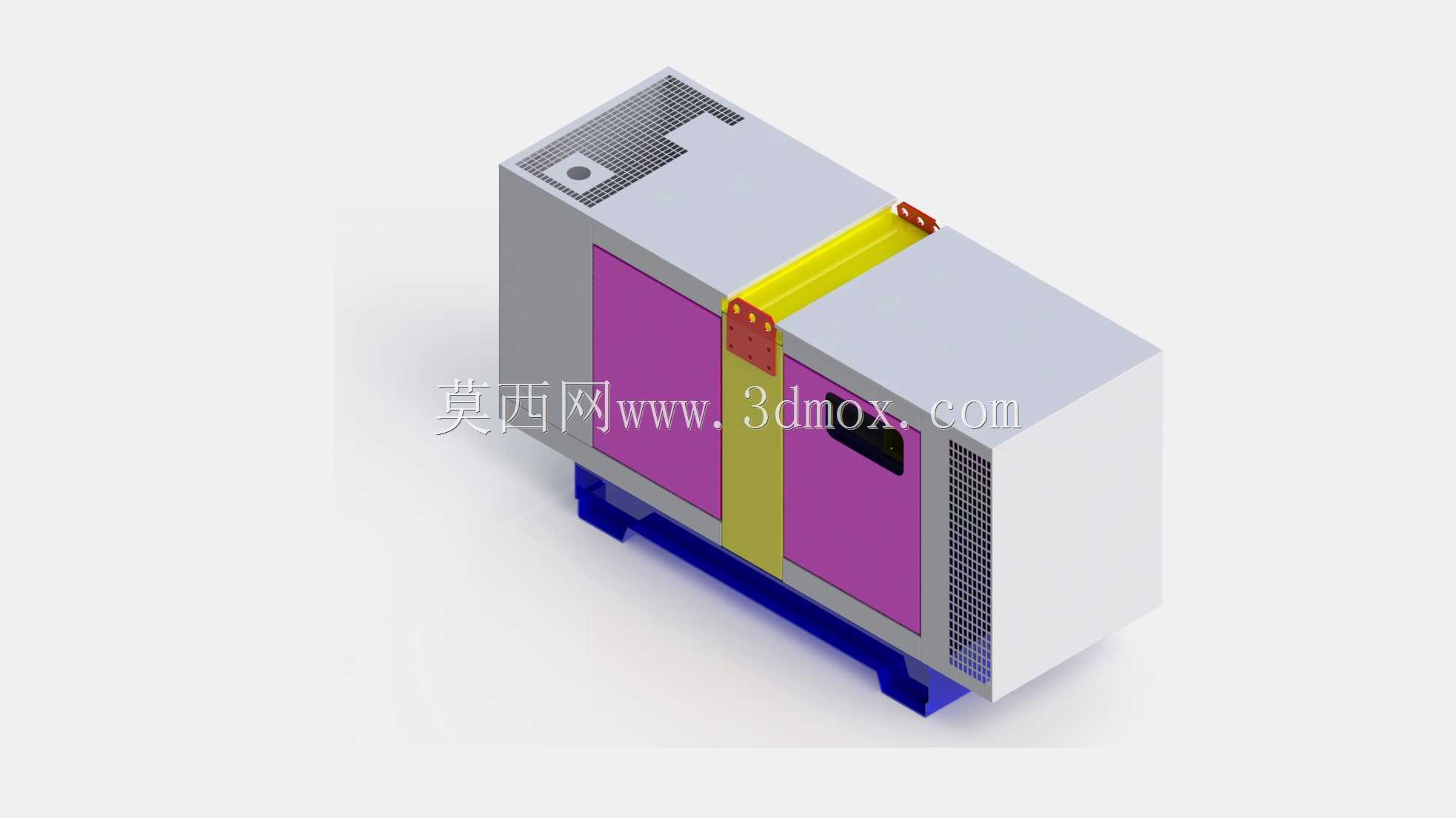

　　在三维建模的结构处理上，所有型钢构件的截面规格、铰接点的销轴配合尺寸、锁扣的安装位置都按照实际装配关系搭建，底部支撑腿的开孔位置与标准集装箱角件的安装孔位完全对应，围护板材的折边、搭接余量都做了1:1还原，设计人员可以直接在模型中校验棚体安装后和机组排气管、燃油管路、电缆出线端的干涉情况，提前调整管路穿出位置，避免现场安装时出现开孔错位、构件碰撞的问题。模型中也还原了棚体与外置燃油箱的位置匹配关系，油箱区域同样处于棚顶的遮蔽范围内，避免雨水直接冲刷油箱接口，降低燃油进水的风险。

　　这类防护棚和全封闭静音发电机组舱体的定位有明显区别，它不需要做隔音降噪处理，结构自重更轻、制造成本更低，转场运输时可以拆解为框架、板材、铰接组件几个模块，单个模块的尺寸适配普通货运车辆的装载要求，非常适合短期施工、频繁转场的供电场景，在保证核心防护功能的前提下，尽可能降低了配套防护设施的投入成本与拆装工作量。
