三半挂承载式移动医疗方舱结构设计

　　这套三维结构方案围绕野外医疗保障场景展开，将完整的诊疗、检查、留观与后勤功能拆分到三台半挂运输平台上，解决固定医院无法快速抵达偏远灾区、野外作业区、临时驻训点和大型工程现场的问题。与单一大厢式医疗车相比，三车编组的优势在于功能分区清晰：单台车辆不需要在狭小厢体内堆叠全部科室，展开后可通过舱间连接通道形成连续作业流线，患者从分诊、初诊、检验、影像检查到临时处置能够按单向路径移动，避免清洁区、半污染区和污物通道交叉。

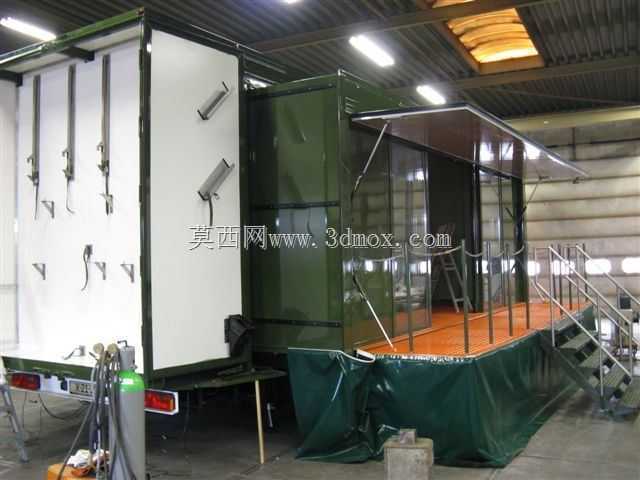

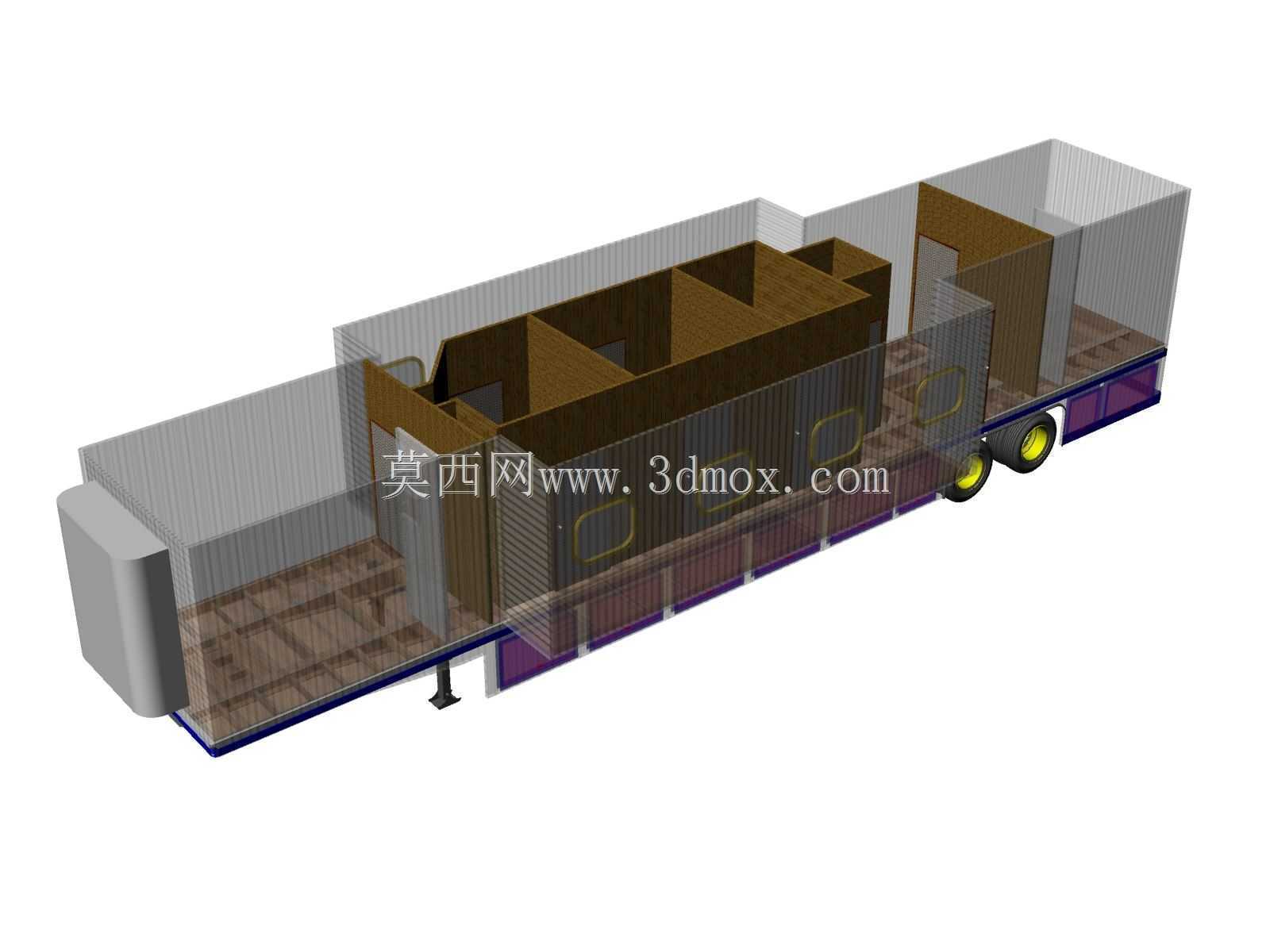

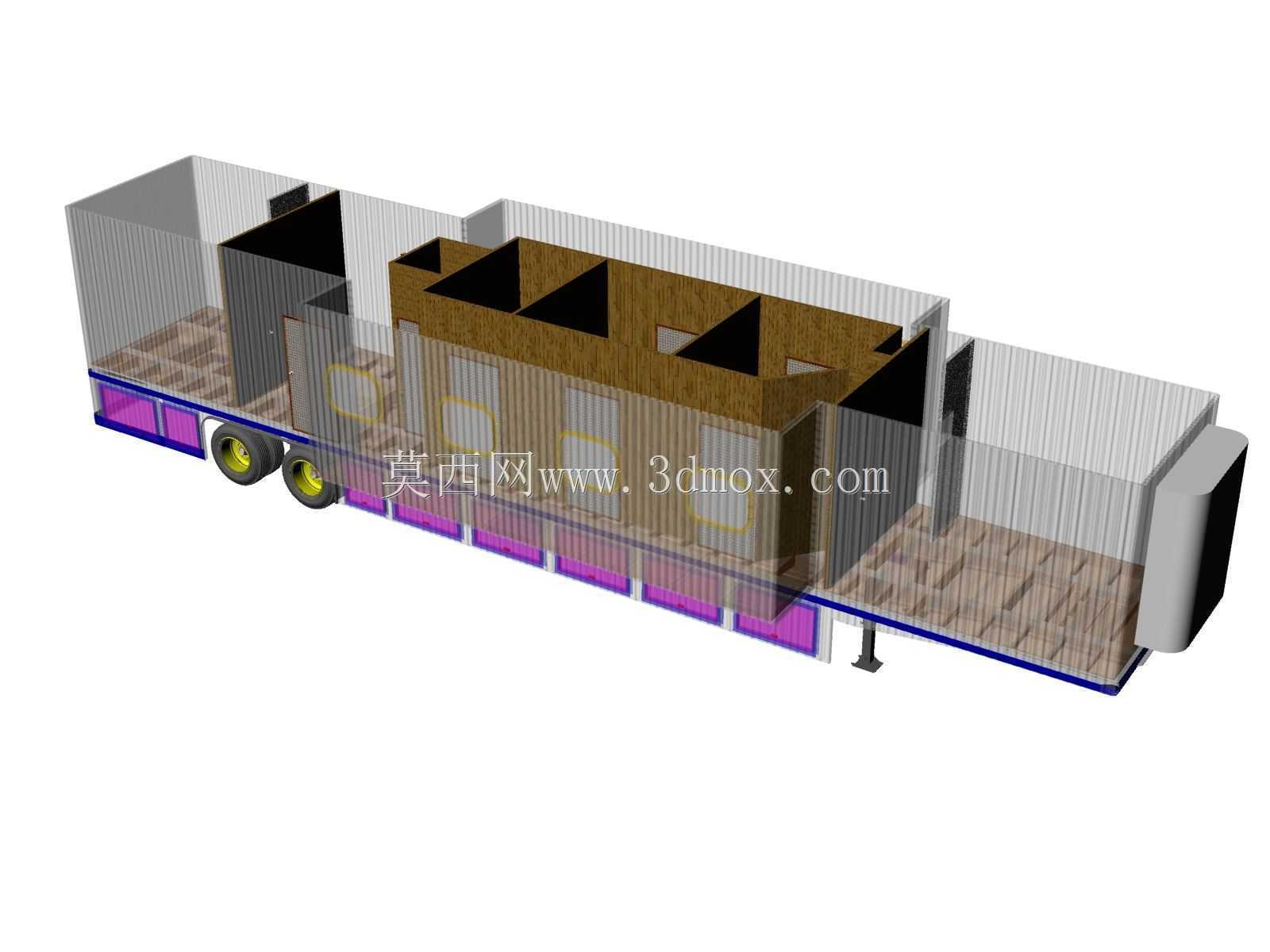

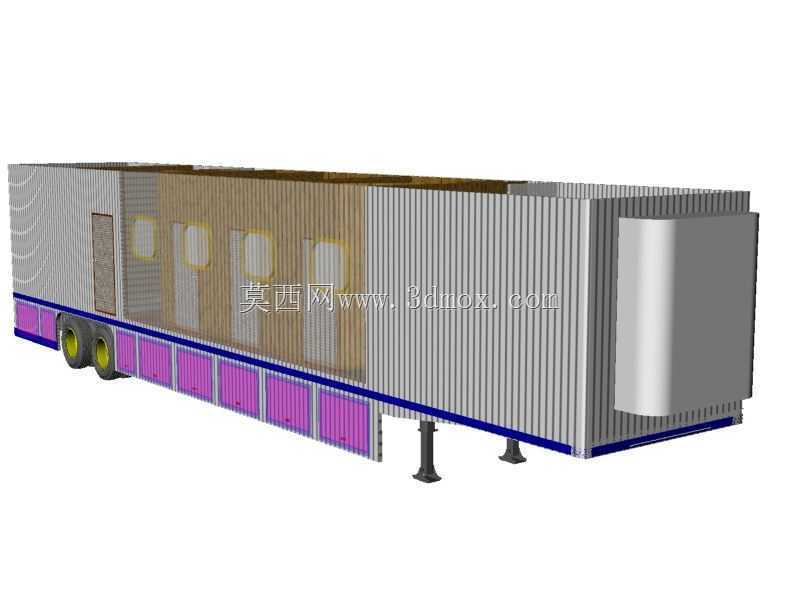

　　建模时首先要处理的是公路运输边界与展开后使用空间之间的矛盾。半挂车在行驶状态下必须满足道路限宽、限高和转弯半径要求，因此方舱主体外轮廓不能超出挂车底板的合法装载范围；舱体四角、底部支腿、外伸管线和顶部设备都要纳入包络检查。到达场地后，侧面扩展段通过滑移、翻转或折叠机构向外推出，使内部净宽由运输状态的单通道尺寸扩展为可放置诊疗台、设备柜和候诊位的工作空间。图中紫色区域对应侧拉舱的下部裙板与支撑边界，建模时需要单独核对其伸出轨迹，防止与轮胎、悬架、支腿或地面障碍物发生干涉。

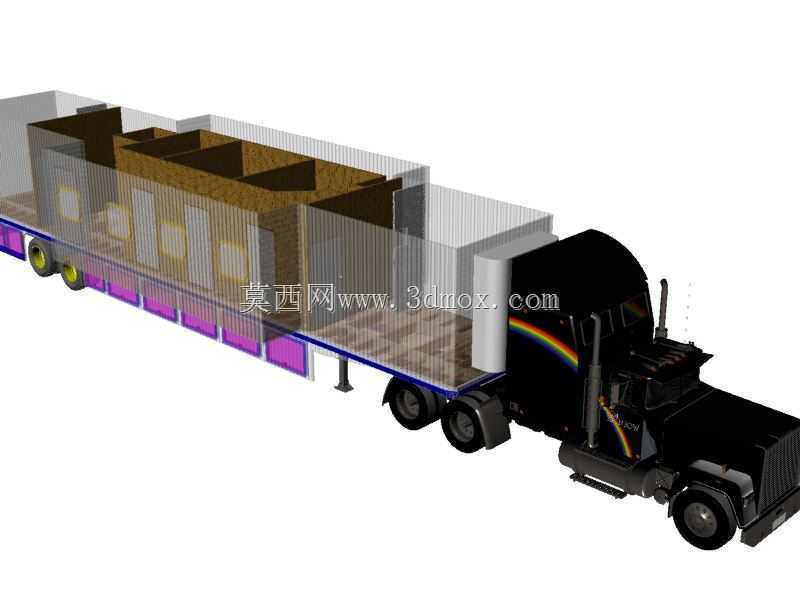

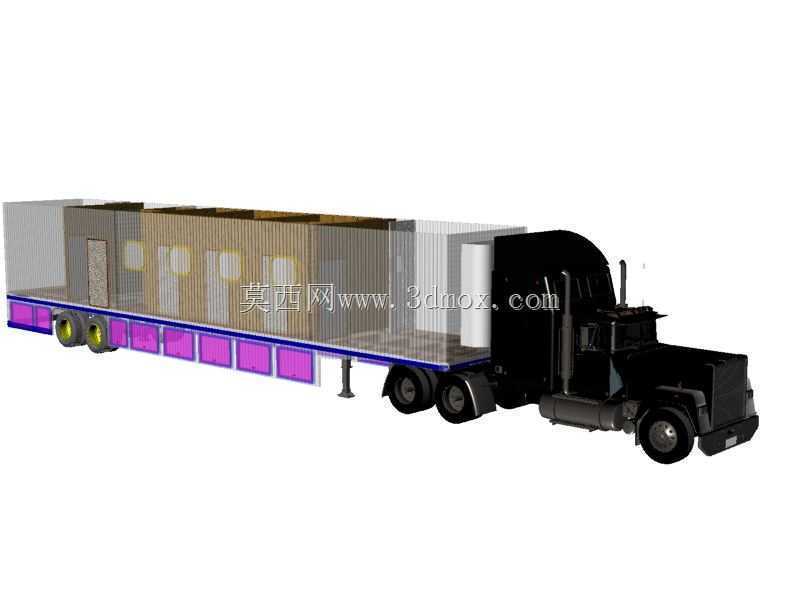

　　牵引车头采用长头重型底盘，承担长距离公路转运和恶劣路面牵引任务。挂车部分的重点不在驾驶室细节，而在底板承载、支承点布置和方舱固定方式。方舱底部通常设置标准扭锁或绑扎限位结构，与半挂车骨架横梁连接；驻留展开时，四角或多点液压/机械支腿落地，将部分载荷从轮胎和悬架转移到地面，减少人员走动、设备运行时车体晃动。支腿位置需要结合方舱重心确定，尤其侧拉舱伸出后，整机重心会横向偏移，若支撑跨距不足，地面松软或单侧受力时容易出现倾斜。

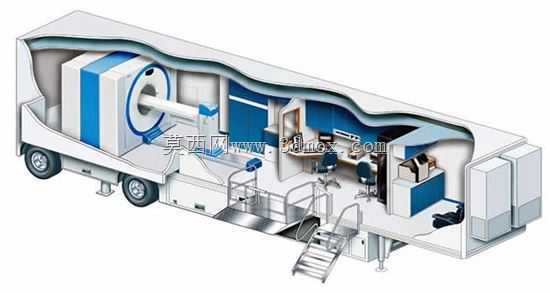

　　医疗舱内部设计按功能模块组织。墙板、顶板和底板采用夹层复合板思路，外层承担防护和密封，芯层提供保温与隔声，内表面则考虑易清洁、耐腐蚀和圆角过渡。设备柜、检查床、操作台、电源柜、空调新风系统和管线桥架沿舱壁布置，中部预留人员通行和担架回转空间。由于医疗设备对供电稳定性要求高，舱体与挂车之间要设置电缆快速接口、接地端子和检修分舱；外接市电、车载发电或备用电源切换时，配电区应与诊疗区隔开，降低噪声和发热对患者区域的影响。

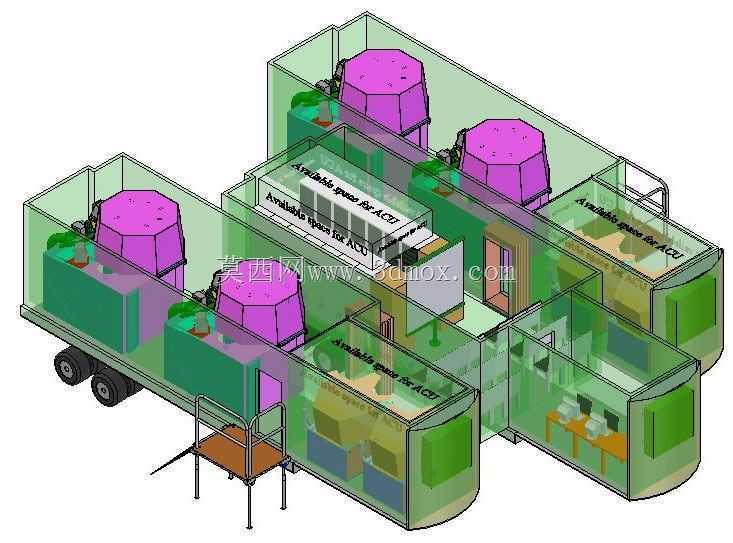

　　三台车之间的编组关系也需要在总体设计中明确。不同挂车可分别承担门诊检查、手术急救或病房留观功能，舱体端部预留对接门框、软质连接通道和密封压边。展开时，连接通道不仅要遮风挡雨，还要补偿车辆停放时的高度差、水平错位和微小沉降；因此通道端部常采用柔性褶皱结构，配合可调踏步和门槛过渡。若场地狭窄，无法按直线排列，还可保留独立运行模式，每台车依靠自身水电接口单独工作。

　　从外形尺寸看，模型需要同时表达运输包络和作业包络两类边界。运输状态下，关注车头与挂车的总长、轴距、悬架高度、方舱顶部设备最高点以及侧防护位置；作业状态下，则要把侧拉舱外伸量、支腿底板占地、登车台阶、舱门开启角度和通道连接范围全部纳入。结构建模时不能只做静态外观，侧扩舱的导轨、锁紧销、支撑腿、铰链和密封胶条都应保留逻辑关系，这样后续才能检查伸出过程中是否存在卡滞，评估方舱在起吊、运输、驻车和展开四种工况下的受力路径。

　　这类移动医院的核心价值，是把固定建筑中的医疗流程压缩到可运输、可展开、可撤收的车载模块中。设计上既要遵守车辆运输的尺寸和承载约束，又要保证展开后具备接近固定科室的操作空间；既要让舱体轻量化以降低挂车负荷，又要保证设备安装点的局部刚度。三维模型把牵引车、半挂骨架、方舱壳体、侧扩机构和内部功能区放在同一装配环境中，能够直观验证编组停靠、舱体扩展、管线连接和人员流线，为后续工程出图、机构选型和现场部署提供结构依据。
