多容积规格越野工况岩石翻斗承载结构

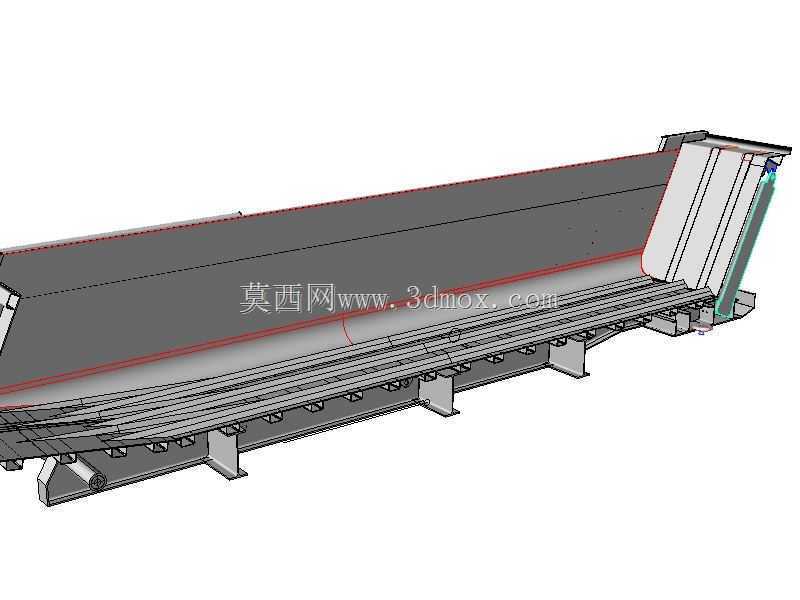

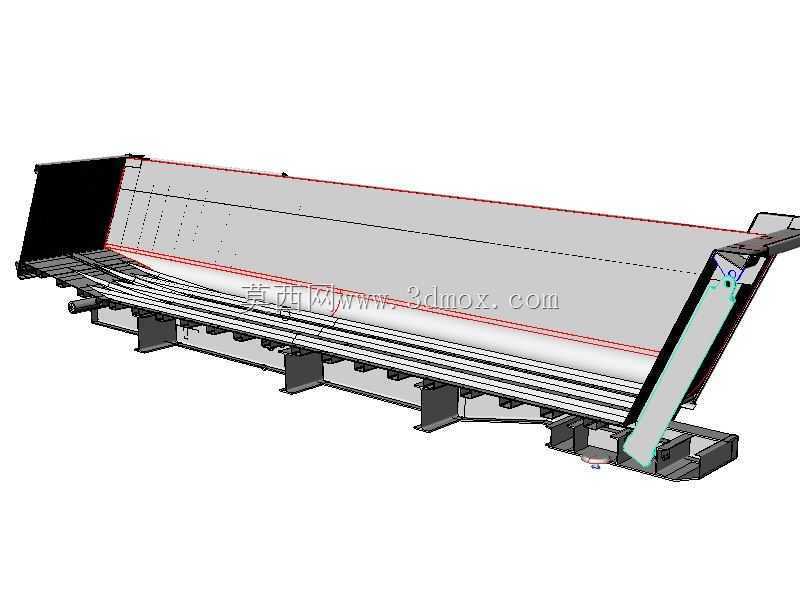

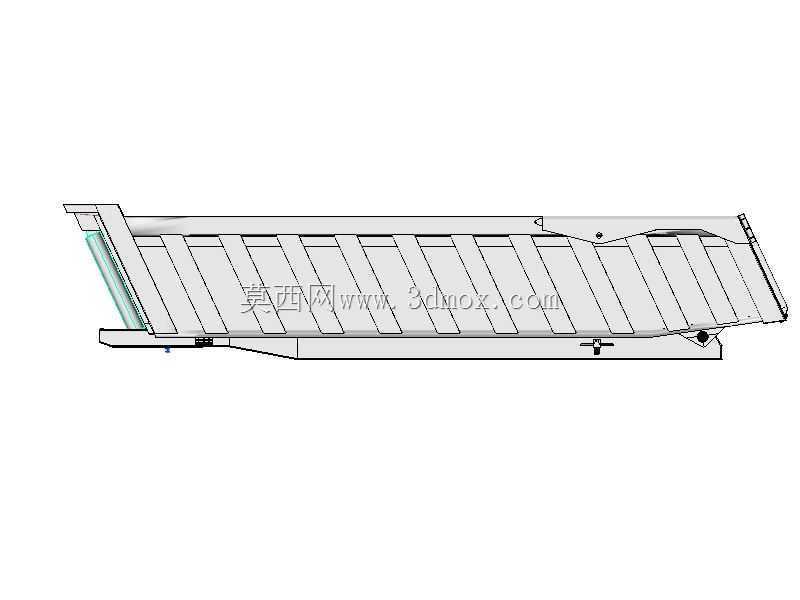

　　这套岩石翻斗结构针对非铺装越野作业场景开发，覆盖2立方米到54立方米的多档容积规格，可适配拖车、半拖车、半挂车等不同承载底盘，核心解决矿山、野外基建、硬岩开采区域的散装岩石转运卸料需求。不同于普通公路运输的自卸货厢，该结构在设计阶段优先考虑越野路况下的抗冲击性能，整体厢体采用高强度耐磨钢板拼焊成型，侧围设置多道纵向加强筋，间隔分布的竖向支撑梁从厢底主纵梁一直延伸到厢体上沿，能够承受大块岩石装载时的侧向冲击，避免硬岩砸落造成厢板变形。

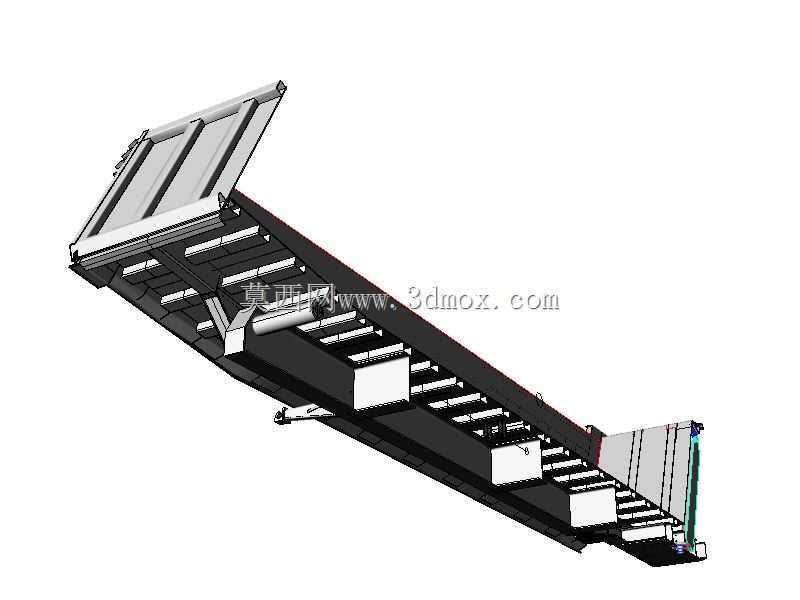

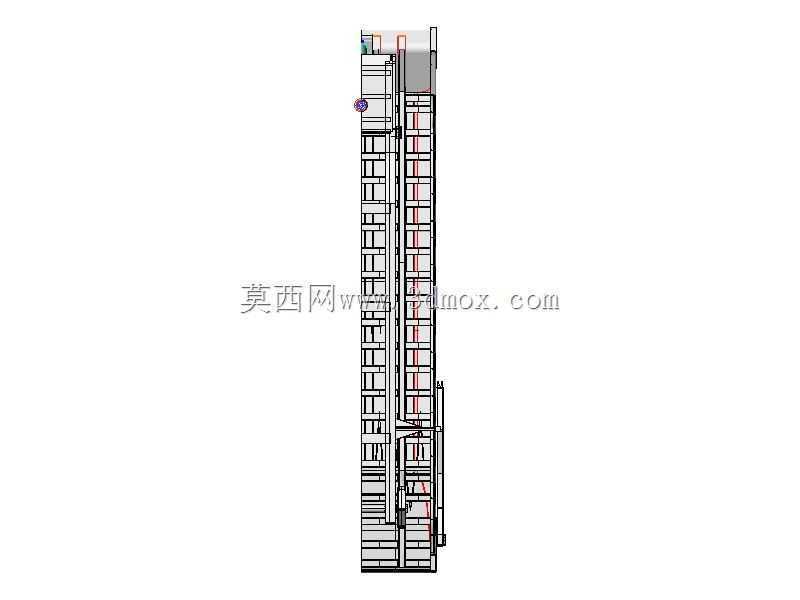

　　从结构布局来看，翻斗的铰接点设置在底盘尾部的加强型支座上，举升支点位置经过多轮载荷迭代优化，既保证大容积规格下举升过程的重心稳定，避免越野路面驻车举升时发生侧倾，也能让举升油缸的推力分布更均匀，减少局部应力集中。厢体底部采用双层底板结构，上层为可更换的耐磨衬板，直接接触岩石物料，磨损后可单独更换无需整体更换厢体，降低野外作业的维护成本；下层为主承载底板，与底盘纵梁通过高强度螺栓配合止推块连接，能够承受越野颠簸时的纵向、横向交变载荷，避免连接部位出现疲劳开裂。

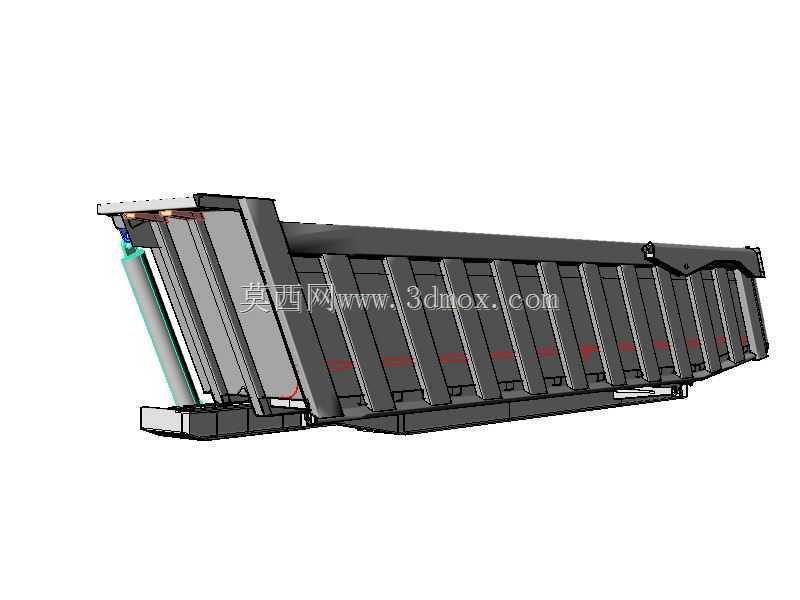

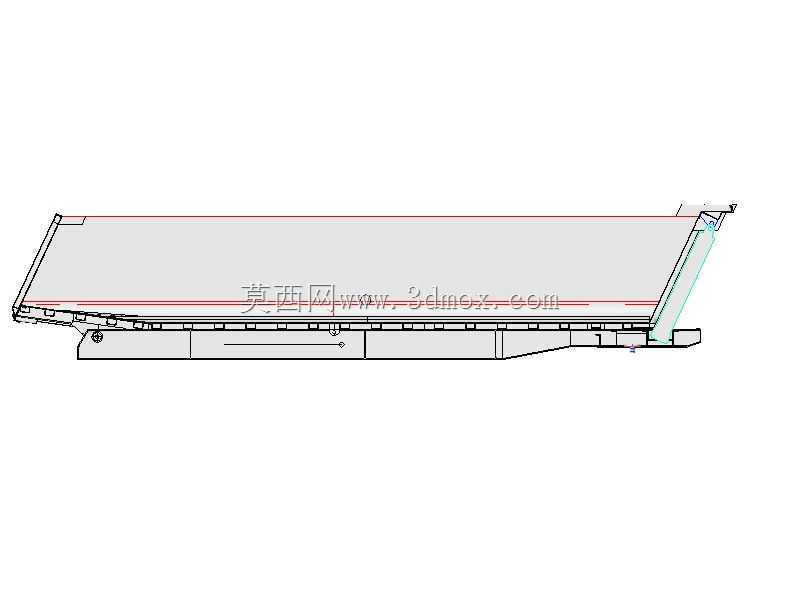

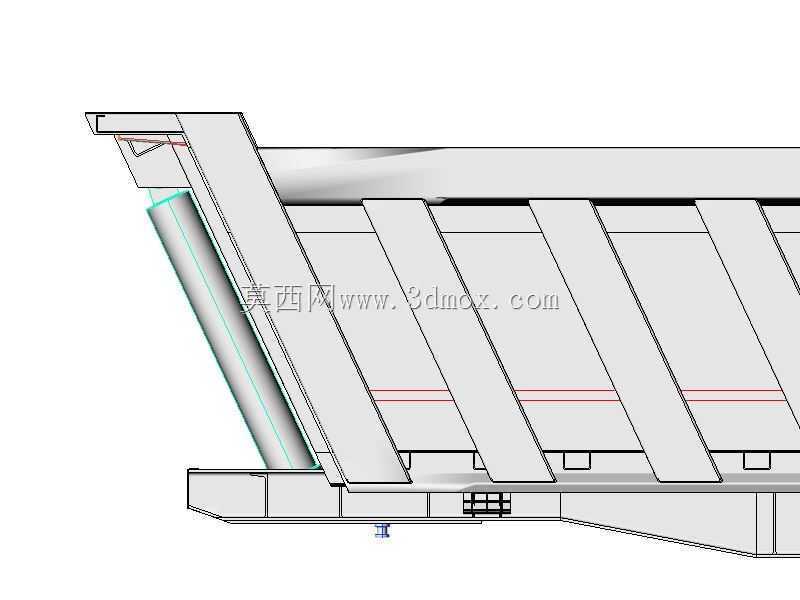

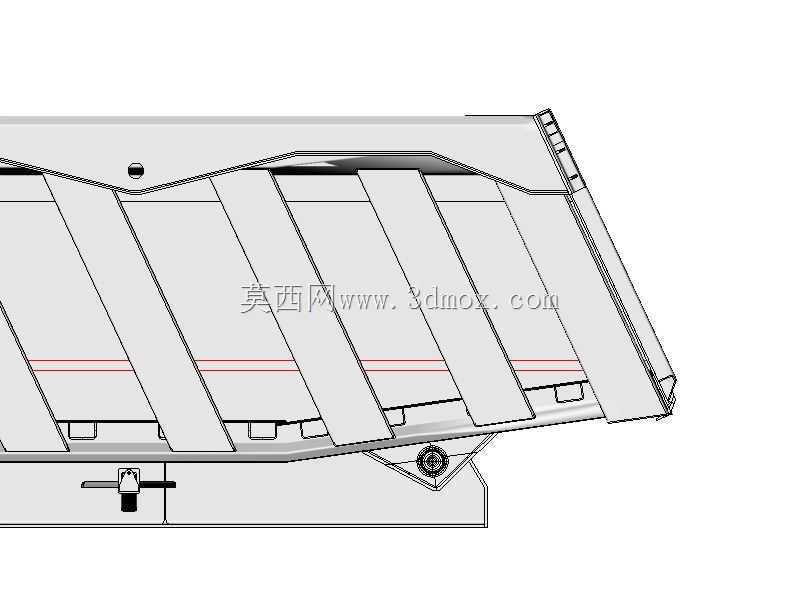

　　厢体前部的安装边界完全适配通用重型越野底盘的安装孔位，前端设置有举升油缸的上铰接座，同时预留了防误举升的限位块安装位，在非卸料行驶状态下，限位块可锁止厢体与底盘的相对位置，避免越野颠簸时厢体出现异常跳动。厢体尾部设计为无后挡板的敞口式卸料结构，尾部下沿做了加厚耐磨处理，卸料时大块岩石可直接从尾部滑出，不会出现卡料问题；尾部两侧设置有可调节的挡料翼板，可根据运输物料的块度调整伸出长度，减少运输过程中的碎石撒落。

　　针对不同容积规格的适配性，小容积规格（2-10立方米）的翻斗结构做了轻量化优化，在保证抗冲击强度的前提下适当降低厢体自重，适配中小型越野拖车，可用于狭窄矿道、山区基建工地的短距离岩石转运；中容积规格（10-30立方米）的翻斗平衡了承载能力与自重，适配重型半拖车，可用于中型矿山的中距离岩石转运；大容积规格（30-54立方米）的翻斗进一步强化了主纵梁与铰接结构，适配重型半挂底盘，可用于大型露天矿山、大型基建项目的大批量岩石转运作业。

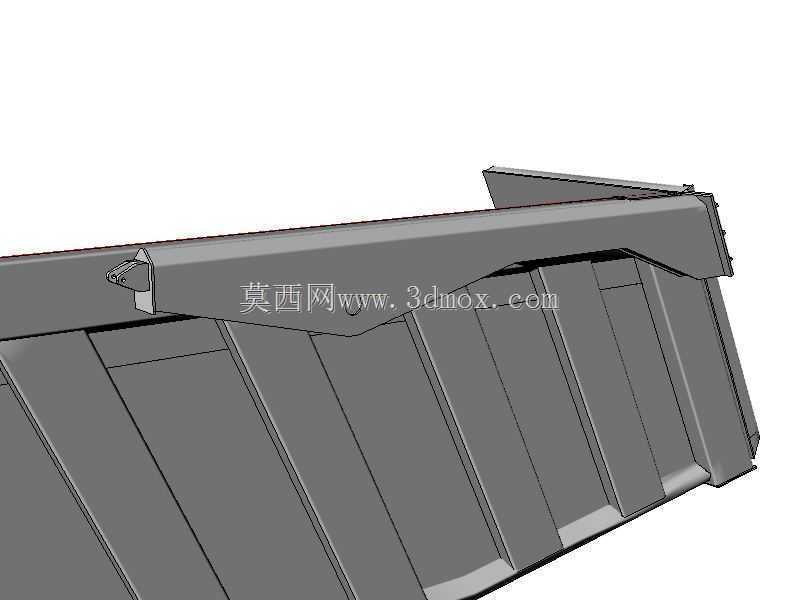

　　在细节设计上，厢体内壁做了平滑过渡处理，所有焊缝位置都打磨至与母材齐平，减少岩石卸料时的摩擦阻力，避免湿黏物料附着在厢壁上；厢体上沿设置有吊装孔，方便车间装配与现场维修时的整体吊装；举升管路的走线槽集成在侧围加强筋内部，避免越野行驶时被飞石砸坏管路；厢体前部设置有防护板，可阻挡行驶时前轮带起的碎石撞击举升油缸与前部铰接点。

　　实际作业过程中，该翻斗结构可承受单次装载时数吨重大块岩石从2米高度落下的冲击载荷，举升角度最大可达48度，能够保证黏性较高的风化岩、硬岩碎块完全卸净，不会出现残留积料的问题。在越野路面行驶时，整体结构的重心经过优化，配合底盘的悬架系统，可在坡度不超过25%的非铺装路面稳定行驶，不会因为厢体重心偏高出现侧翻风险。安装时仅需匹配对应底盘的纵梁间距与铰接孔位，无需对底盘进行大规模改装，可快速完成不同底盘的适配装配，适合专用车改装厂根据不同客户的作业需求快速选型匹配。
