交流稳压器方形散热通风防护盖板

　　在交流稳压类供电设备的结构设计环节，通风防护构件是平衡设备散热效率与异物防护等级的核心部件，本次涉及的方形通风盖板，主要适配中小功率交流稳压器的柜体侧部或顶部通风位，承担气流导通与外部异物阻隔的双重作用。从实际工况来看，交流稳压器内部的调压绕组、碳刷组件、补偿线圈在持续带载运行过程中会产生恒定热损耗，若柜体密闭会导致内部热量累积，触发温控保护甚至加速绝缘层老化，因此通风口的设计需要兼顾通流面积与防护能力，这款盖板的结构设计正是围绕这一核心需求展开。

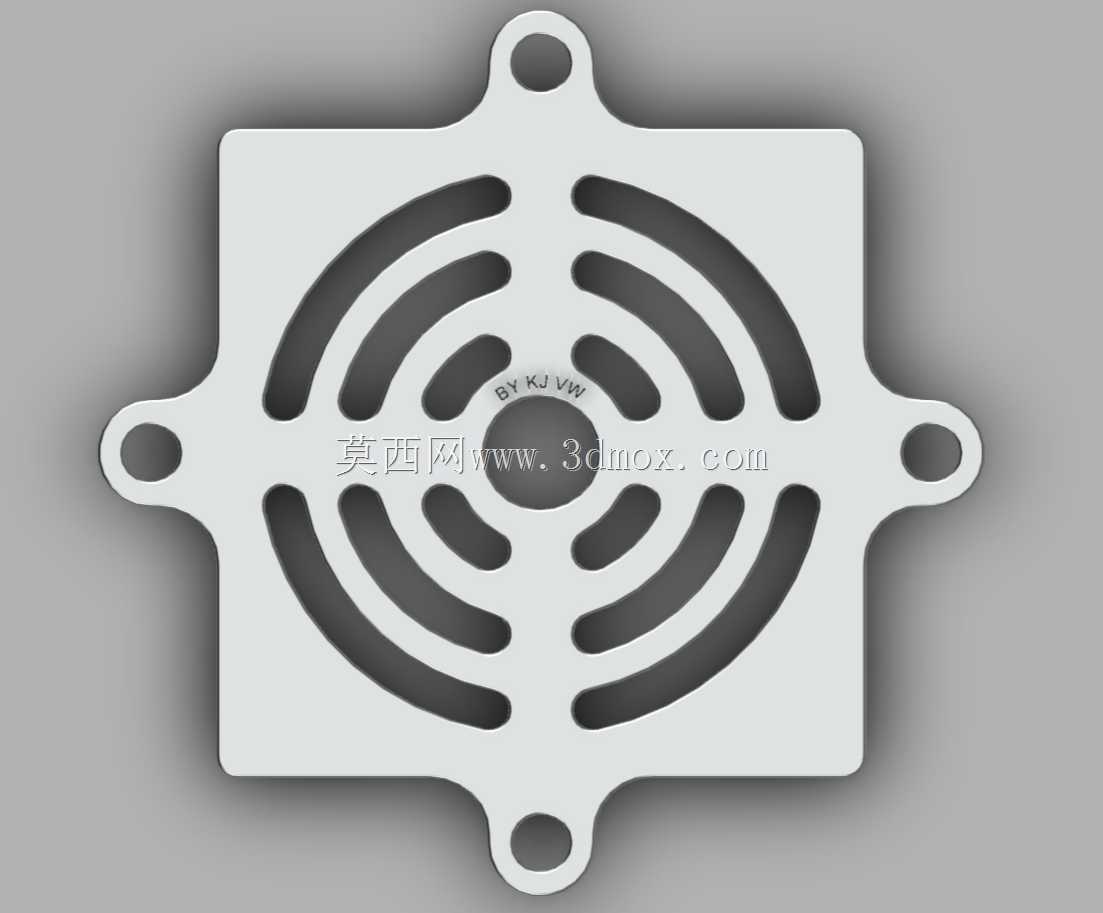

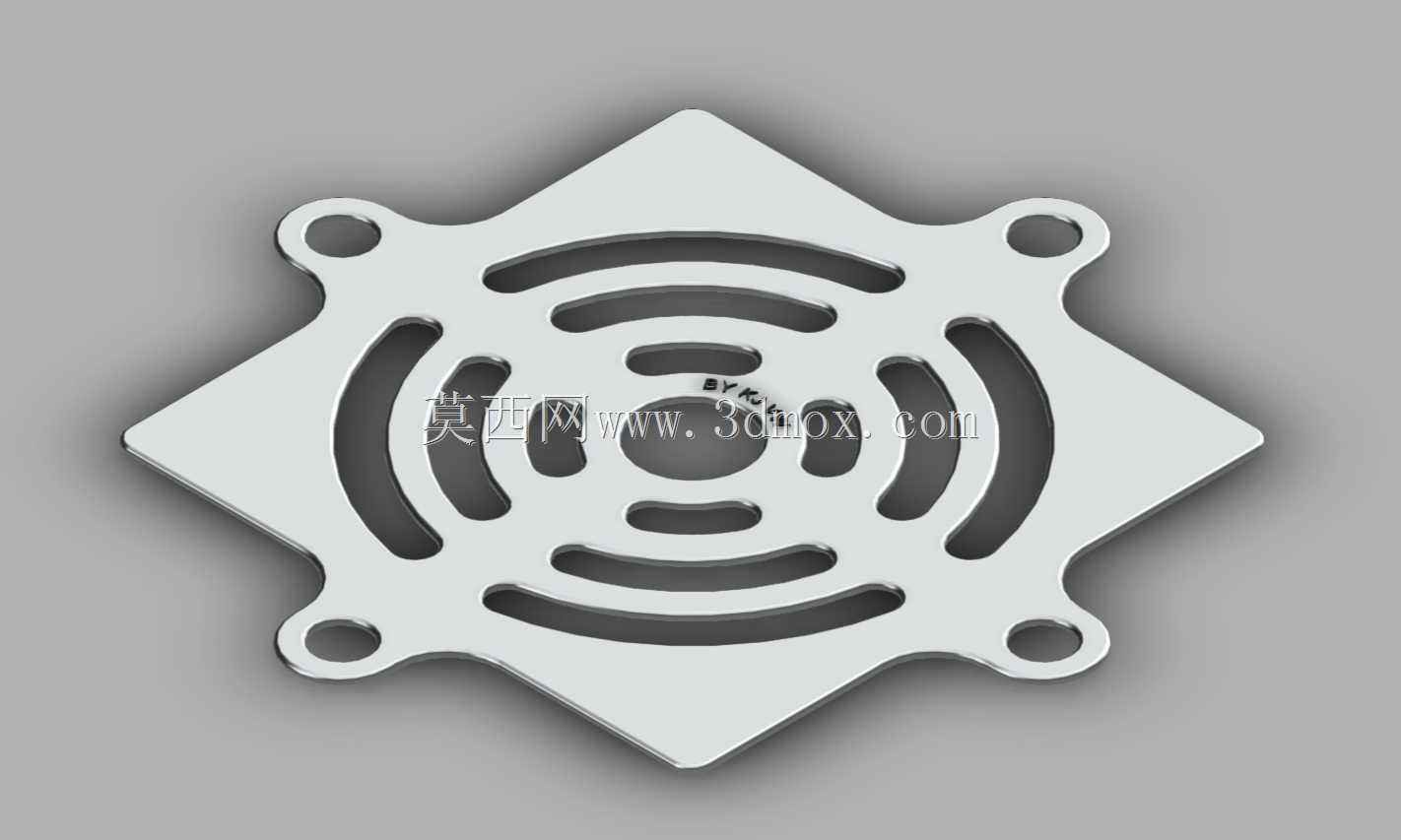

　　从结构细节来看，盖板整体采用方形主体切角的轮廓设计，四个延伸耳位各设置一个圆形安装通孔，安装孔的位置与稳压器柜体预设的螺柱位完全匹配，安装时可通过标准紧固件直接压合固定，无需额外设计转接支架，能有效压缩装配工序时长。盖板中部的通风区域采用同心圆弧状的栅格开槽设计，开槽的宽度经过严格核算，既保证足够的通风有效面积，满足设备额定负载下的散热风量需求，又能阻挡直径超过开槽宽度的金属碎屑、蚊虫、较大灰尘颗粒进入柜体内部，避免内部带电部件出现短路、接触不良等隐患。栅格的排布采用中心对称布局，气流穿过栅格时不会产生明显的紊流异音，能降低设备运行时的通风噪音，适配对噪音控制有要求的办公、商用供电场景。

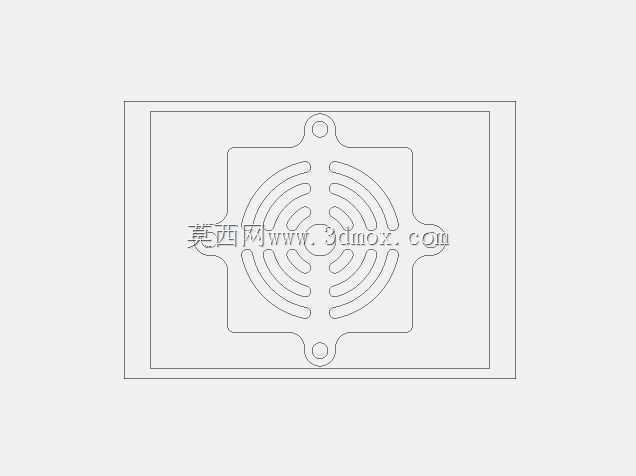

　　设计过程中，首先结合稳压器柜体的安装边界确定了盖板的整体外轮廓尺寸，四个安装耳的延伸长度经过反复校核，既保证安装操作时紧固件有足够的操作空间，又不会过多突出柜体表面影响整体外观一致性。栅格的筋条厚度根据所选钣金材料的刚度进行匹配，在保证盖板整体抗形变能力的前提下，尽可能压缩筋条占比来提升通风率，避免出现为了提升结构强度过度增加筋条宽度导致通风量不足的问题。盖板中心的圆形实体区域，对应稳压器内部散热风扇的轴心安装位，可避免气流在风扇轴心处形成无效涡流，同时也能对风扇轴心部位形成一定的防护，避免外部异物直接触碰旋转的风扇部件引发故障。

　　从安装适配性来看，这款盖板的安装面平整度公差控制在合理范围内，与柜体贴合时不会出现明显缝隙，配合安装位的密封缓冲垫，可在保证通风的同时，阻挡泼溅的水滴顺着缝隙进入柜体内部，满足常规室内使用场景的防护要求。在实际选型应用中，可根据稳压器的实际发热功率调整栅格的开槽密度，若设备功率较大、发热量更高，可在保证结构强度的前提下适当加宽开槽尺寸，提升单位面积的通风量；若应用场景灰尘较多、对防护等级要求更高，可适当收窄开槽宽度，搭配内部防尘滤网使用，实现防护与散热的平衡。

　　不同于常规圆形通风网罩，这款方形带安装耳的盖板更适配方形柜体的平面安装位，安装后与柜体表面的贴合度更高，不会出现圆形网罩安装后边缘突出、易积灰的问题。栅格的圆弧过渡设计也避免了直角开槽处的应力集中问题，在钣金冲压加工过程中不易出现冲头崩损、板材撕裂的加工缺陷，能有效提升批量生产时的加工良率，降低生产环节的成本损耗。盖板的边缘采用折弯压边处理，不仅提升了整体结构刚度，还能避免安装维护时锋利的板材边缘划伤操作人员，符合电气设备结构件的安全设计要求。
