内燃机四缸动力输出曲轴结构

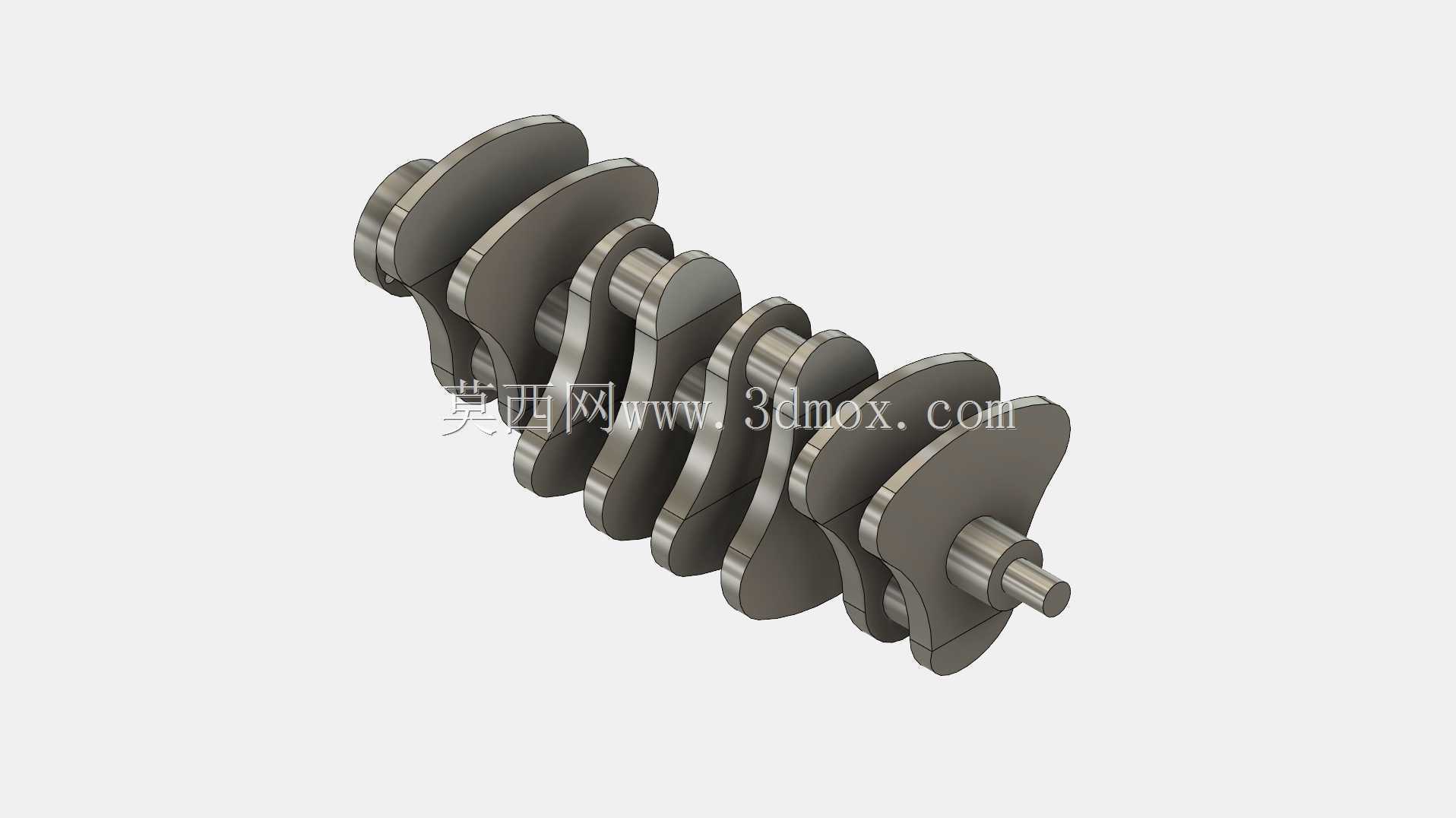

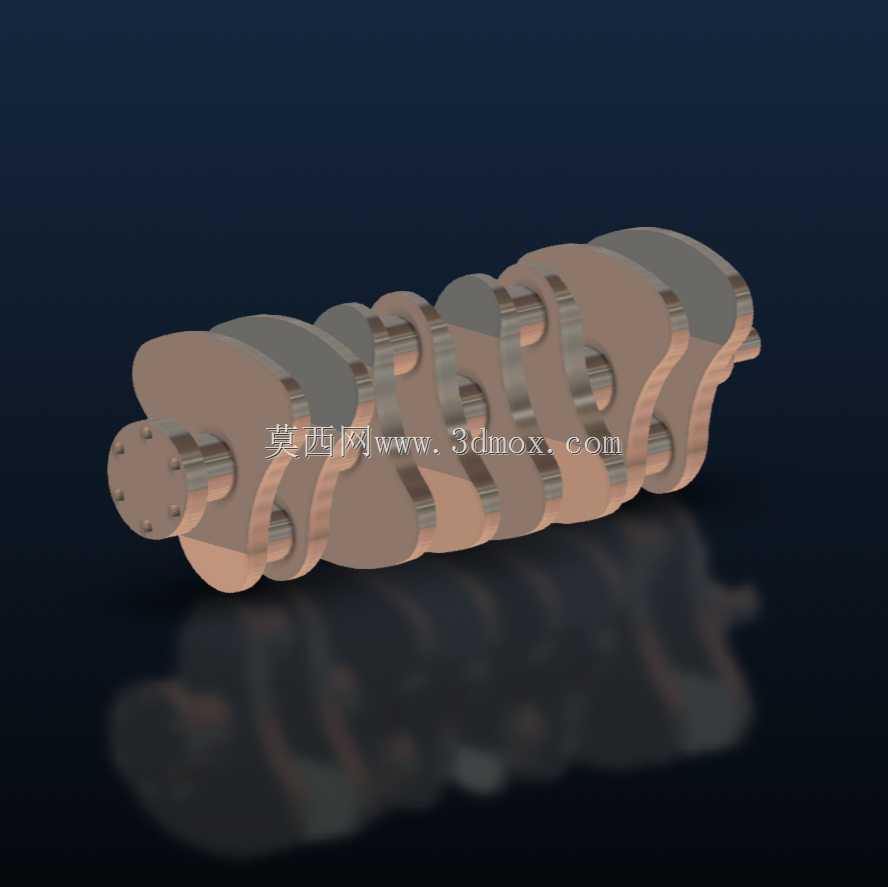

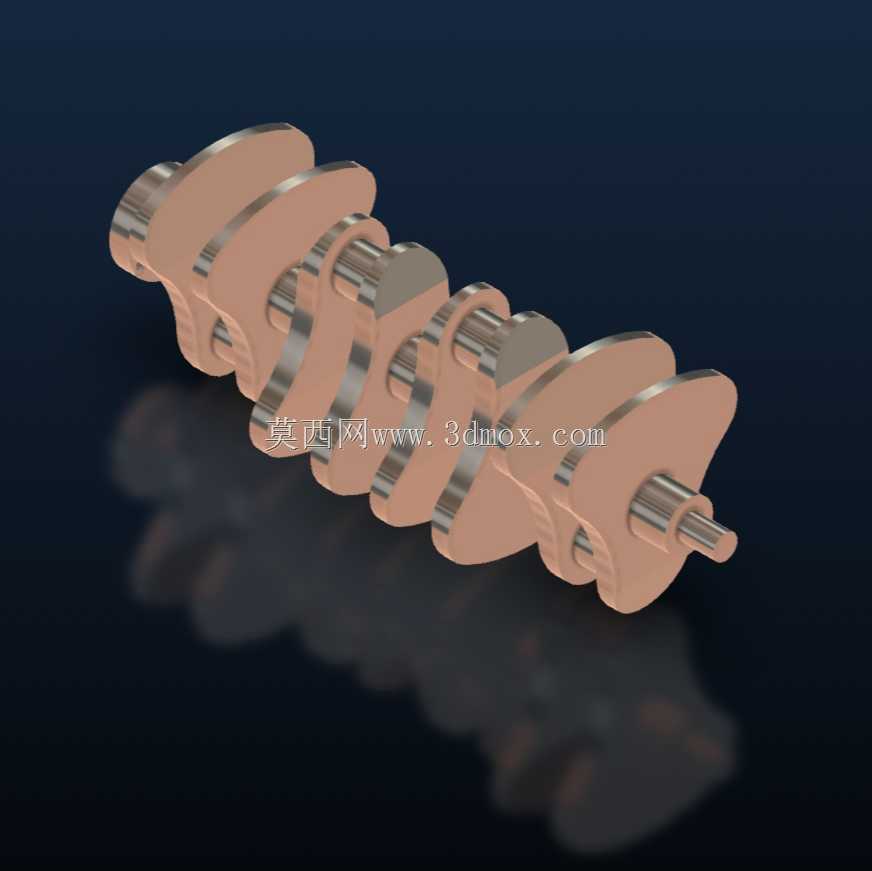

　　这款曲轴的三维结构完全围绕往复式内燃机的动力转换需求搭建，在整机布局里它承担着把活塞往复直线运动转化为持续旋转扭矩的核心作用，所有轴段、曲柄销、平衡块的排布都匹配直列四缸发动机的点火顺序与做功间隔。从实际装机场景来看，这类曲轴广泛适配小排量乘用车动力单元、小型工程机械内燃机组、固定式发电机组动力端，工作过程中要持续承受活塞连杆组传递的爆发压力、往复惯性力与旋转离心力的交变载荷，因此结构设计的核心优先级首先是动平衡精度与疲劳强度，其次才是加工工艺性与装配兼容性。建模阶段首先敲定的是主轴颈与曲柄销的中心距，这个尺寸直接决定发动机的行程参数，和活塞排量、压缩比的设计边界直接挂钩；主轴颈的直径选取要兼顾曲轴箱主轴承座的安装孔径、

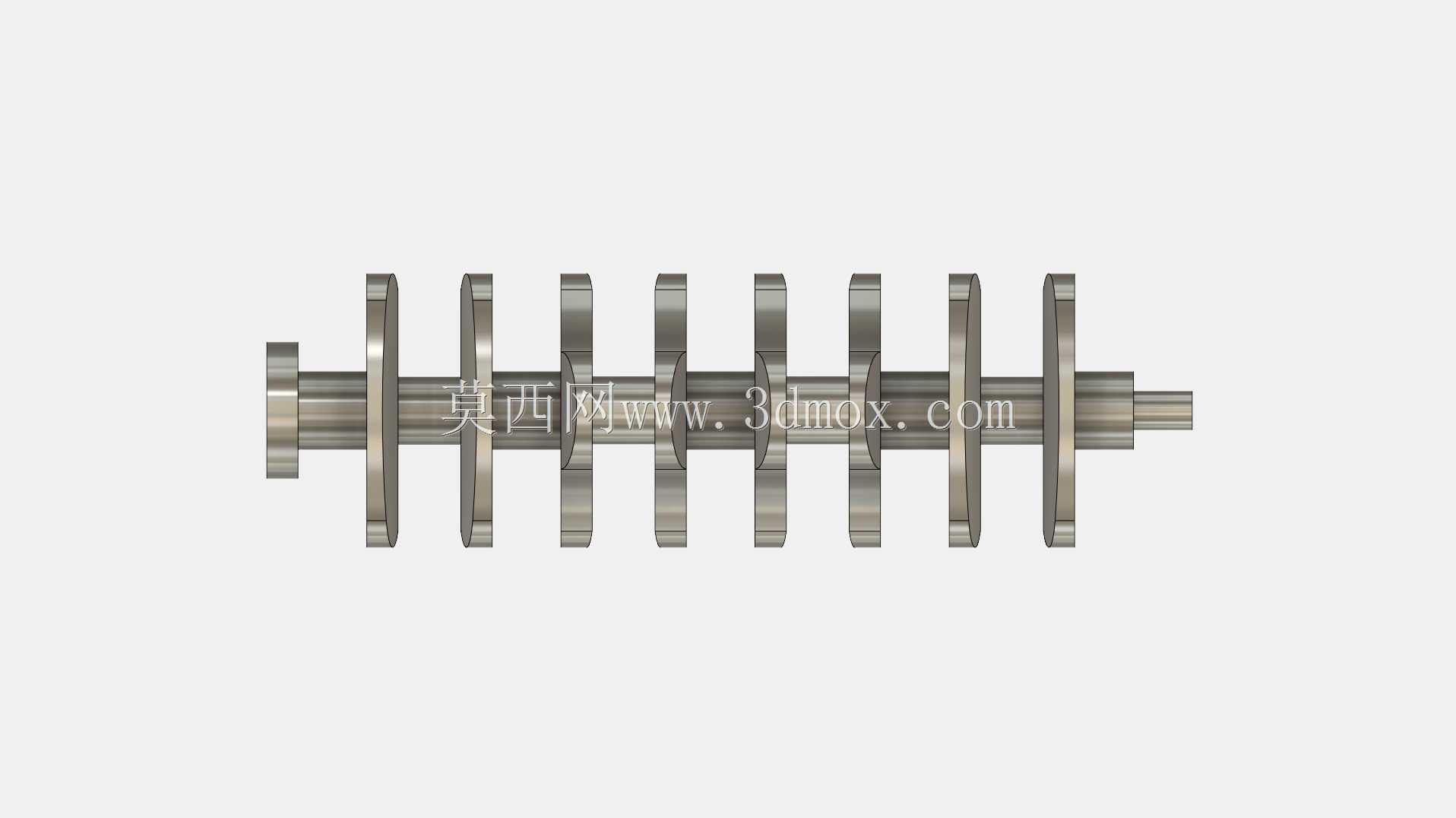

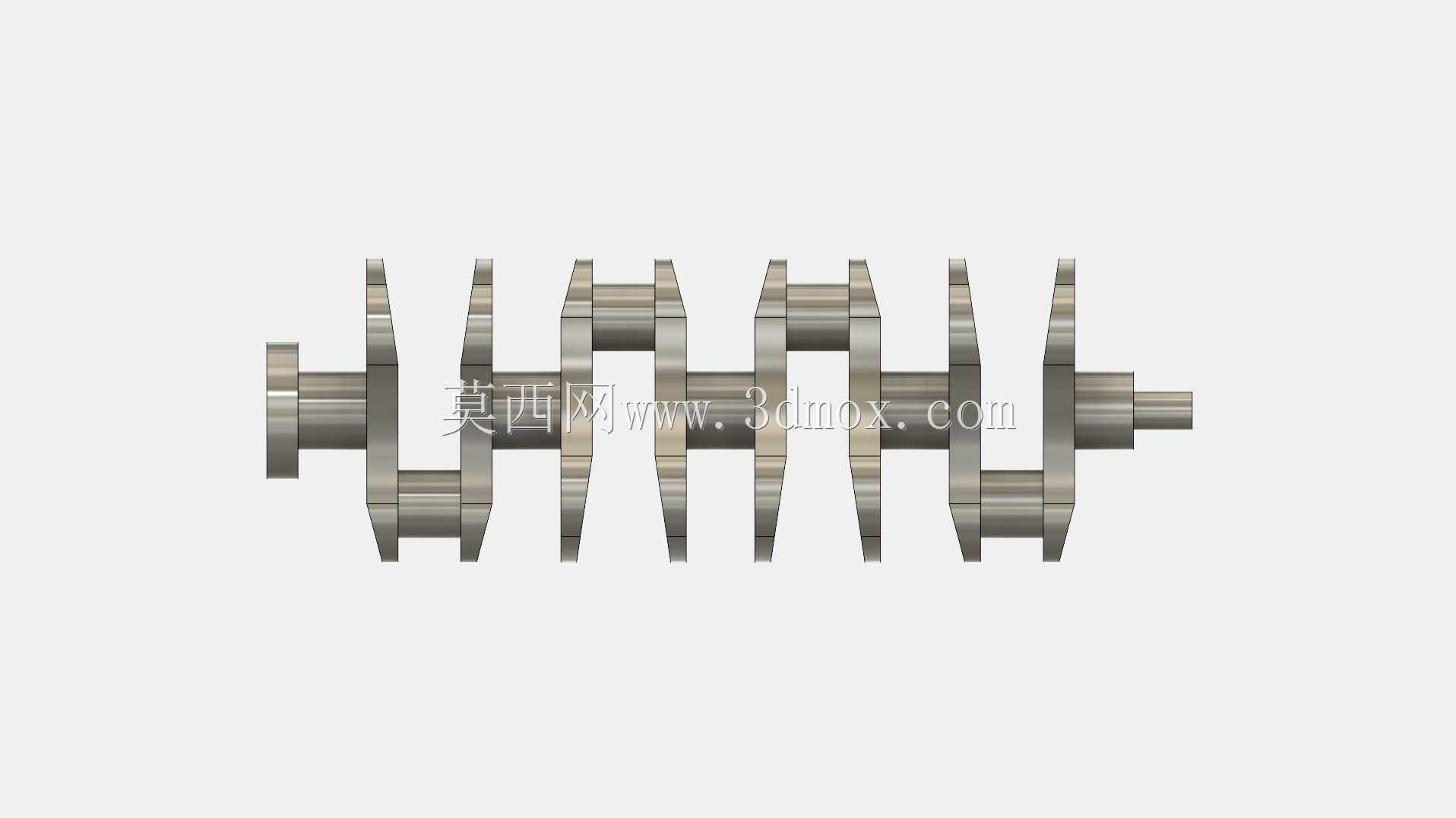

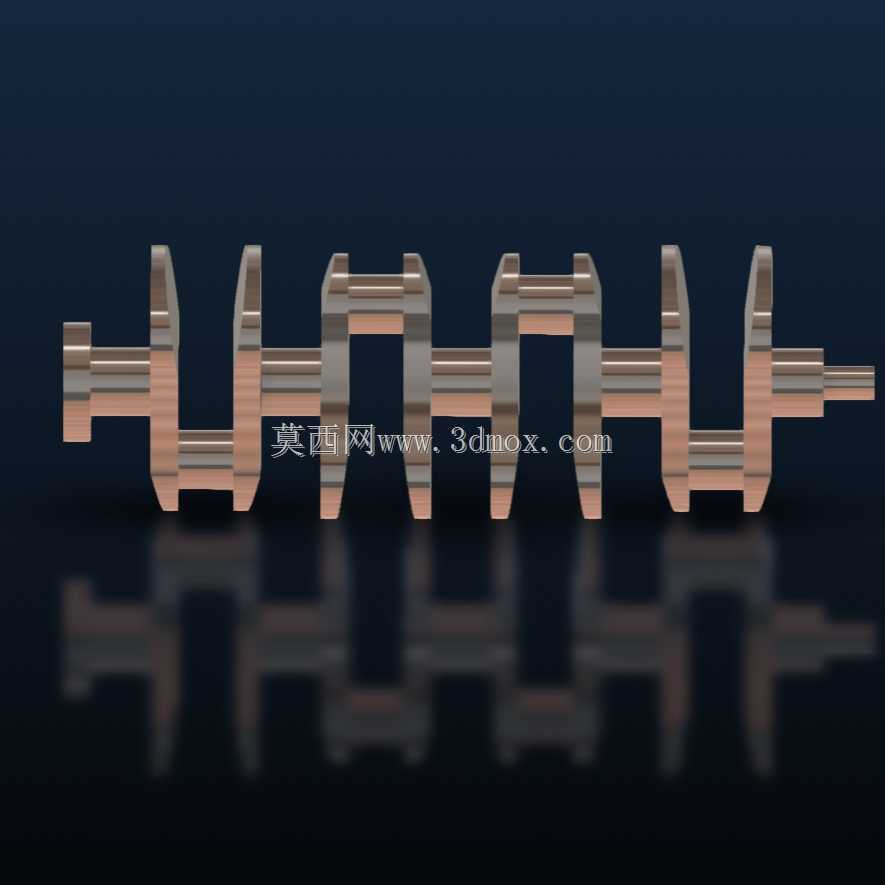

　　轴瓦的承压面积，还要给润滑油道预留足够的内部钻孔空间，高压润滑油从缸体主油道进入主轴颈轴瓦间隙后，会通过曲轴内部斜向油道输送到曲柄销位置，持续为连杆大头轴瓦提供润滑，避免高转速下出现边界摩擦。曲柄臂的厚度与外形轮廓并非随意设置，每一段曲柄臂都和两侧的平衡配重块整合为一体，四缸机的一四缸、二三缸曲柄销分别处于同相位，错开180度布置，配重块的扇形轮廓经过质心核算，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运转时的振动量级，避免振动传递到缸体、飞轮壳乃至外接设备。轴向尺寸的排布严格对应缸体的缸心距，相邻两个曲柄销之间的主轴颈宽度要匹配缸体隔板的厚度，曲轴两端的轴向定位台阶、油封配合轴段、前端皮带轮安装轴颈、

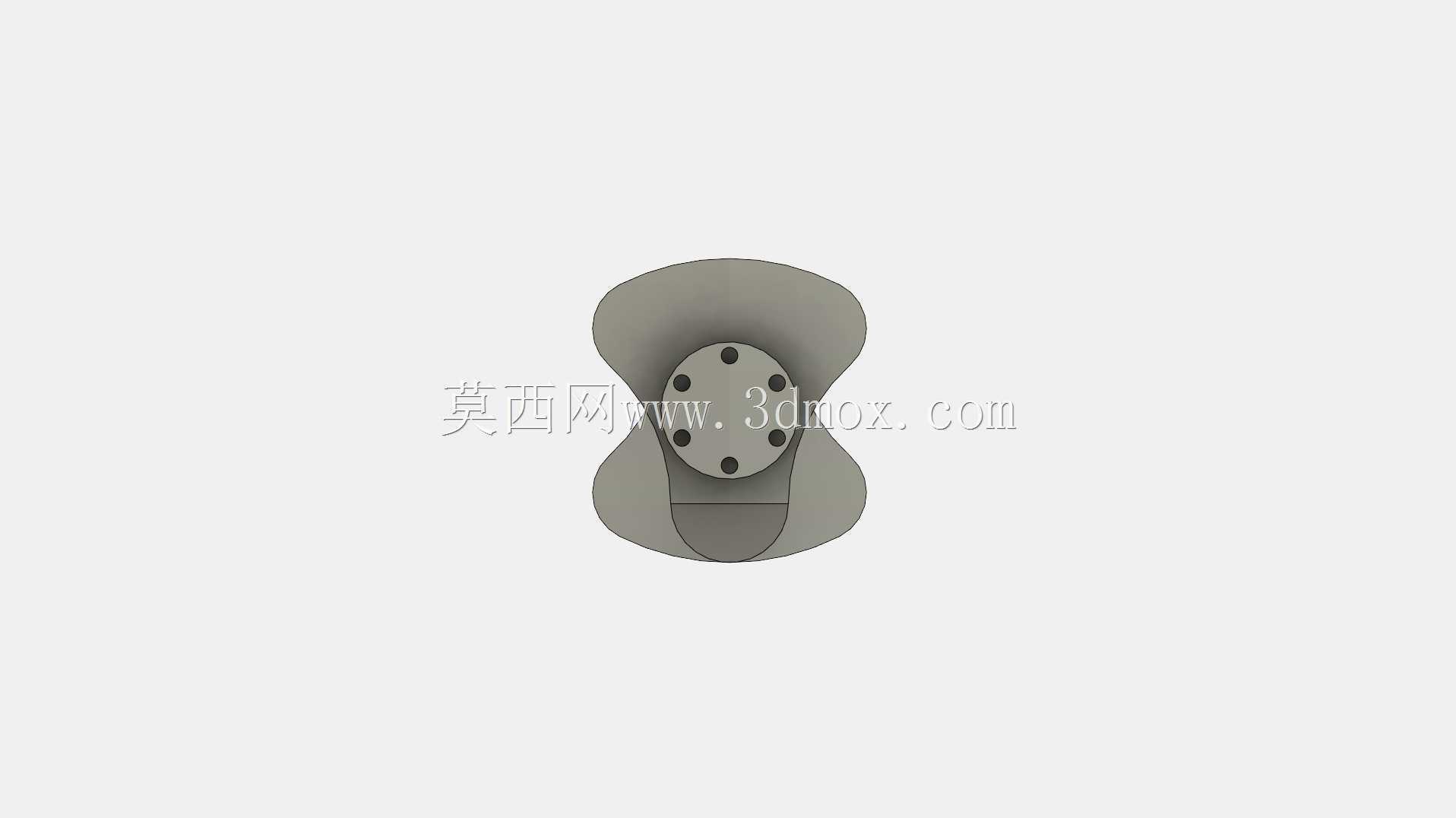

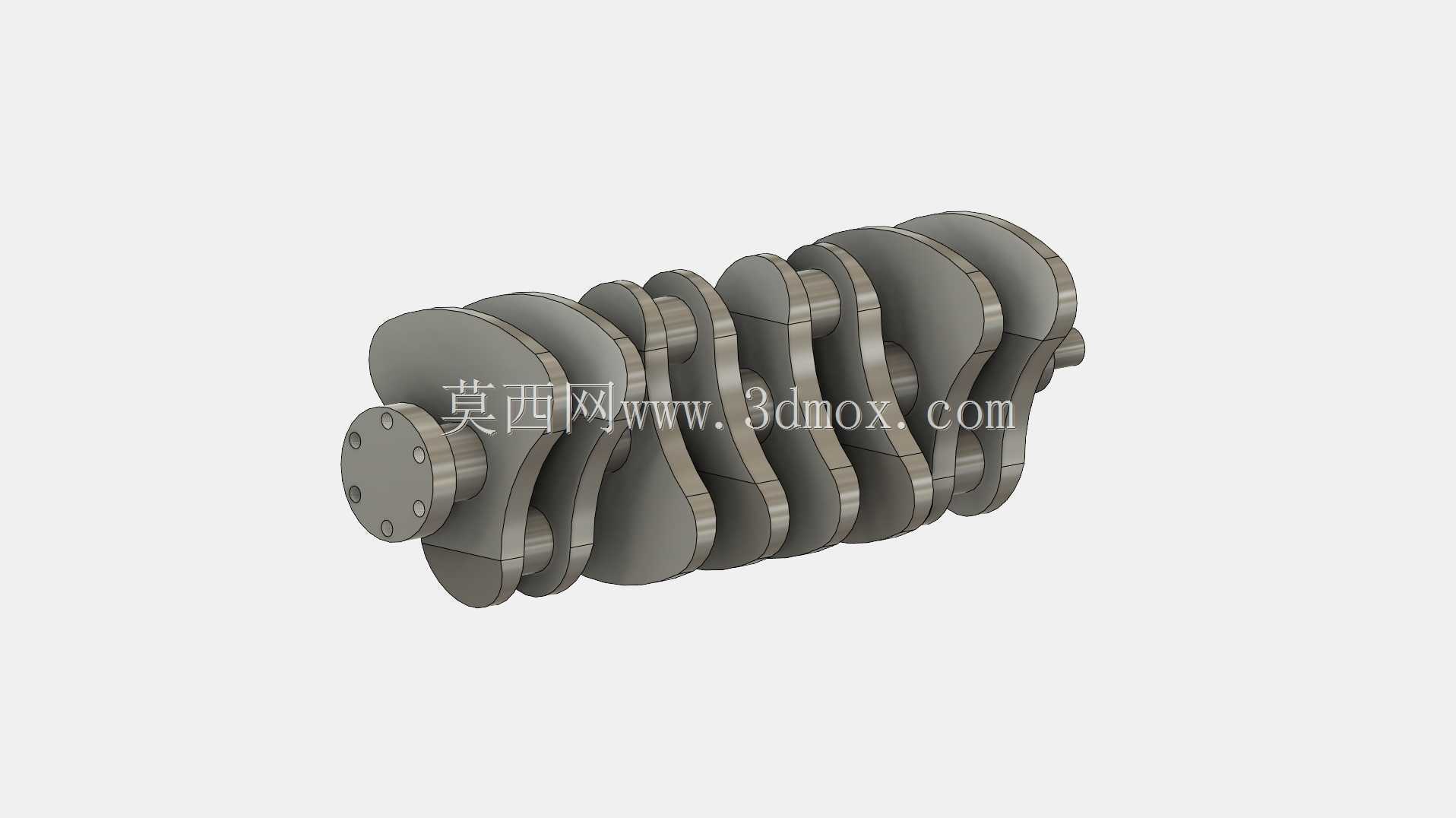

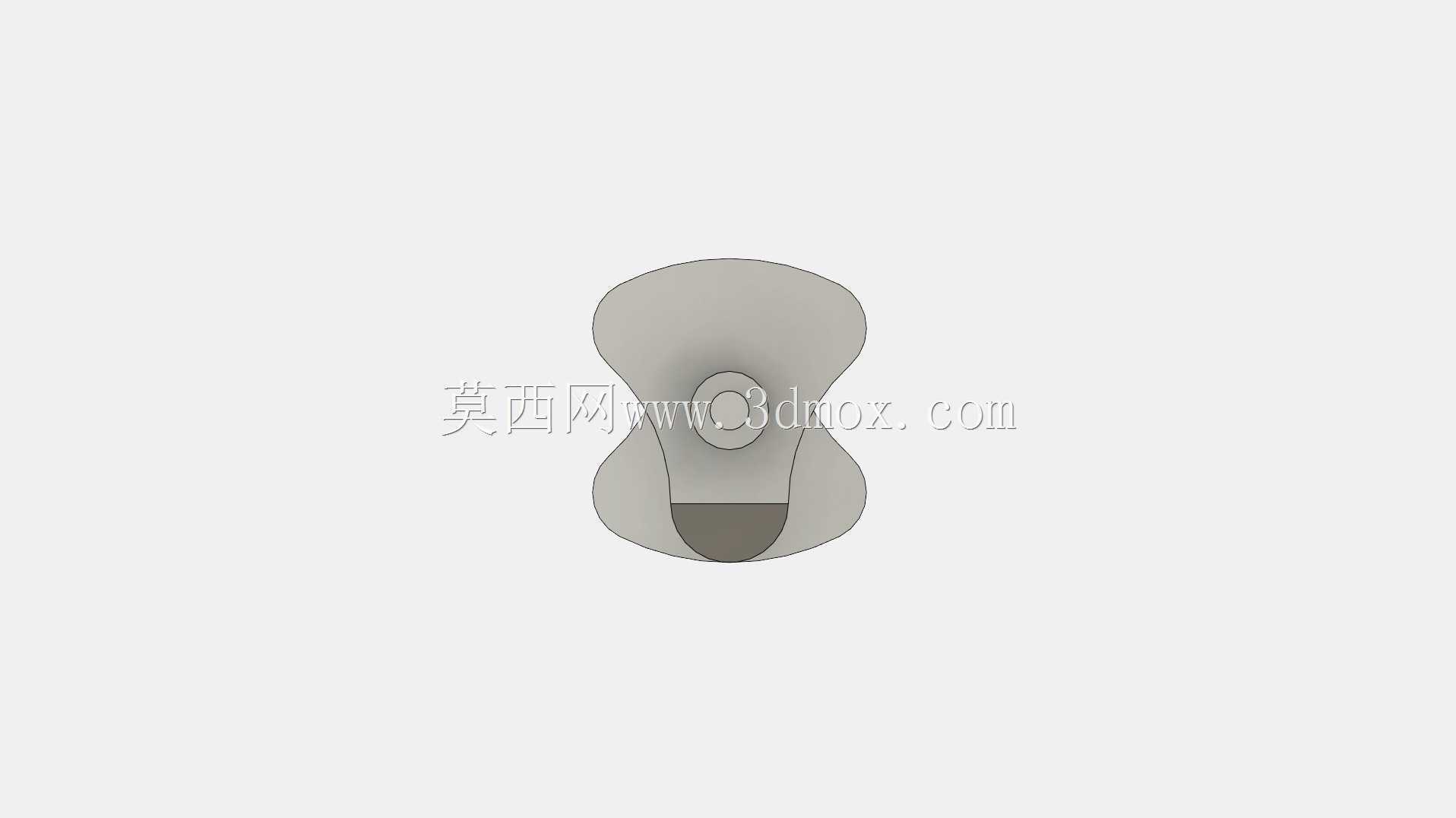

　　后端飞轮连接法兰的尺寸都要和整机外围附件的安装边界完全对齐：前端轴颈的键槽结构用来驱动正时齿轮、减震皮带轮，后端法兰的螺栓孔定位精度直接决定飞轮的同轴度，一旦同轴度偏差超标，高转速运转时就会引发整个动力输出端的抖动。建模时所有轴段的过渡位置都设置了圆角卸荷结构，避免轴径突变位置出现应力集中，长期承受交变载荷时从圆角位置萌生疲劳裂纹；曲柄销与主轴颈的表面硬化层区域、油道孔口的倒角位置也都做了细节还原，这些位置恰恰是实际加工中质控的核心点位。整套模型完整还原了曲轴装机时的所有配合界面，既可以作为发动机总体布局时校核运动干涉的参考，也能用来核算曲柄连杆机构的运动轨迹，确认活塞在下止点、上止点位置时连杆和缸体、平衡块之间不会出现磕碰，为后续的工程图纸细化、工艺路线编排提供可靠的三维结构依据。
