剖分式滑动轴承座三维装配结构

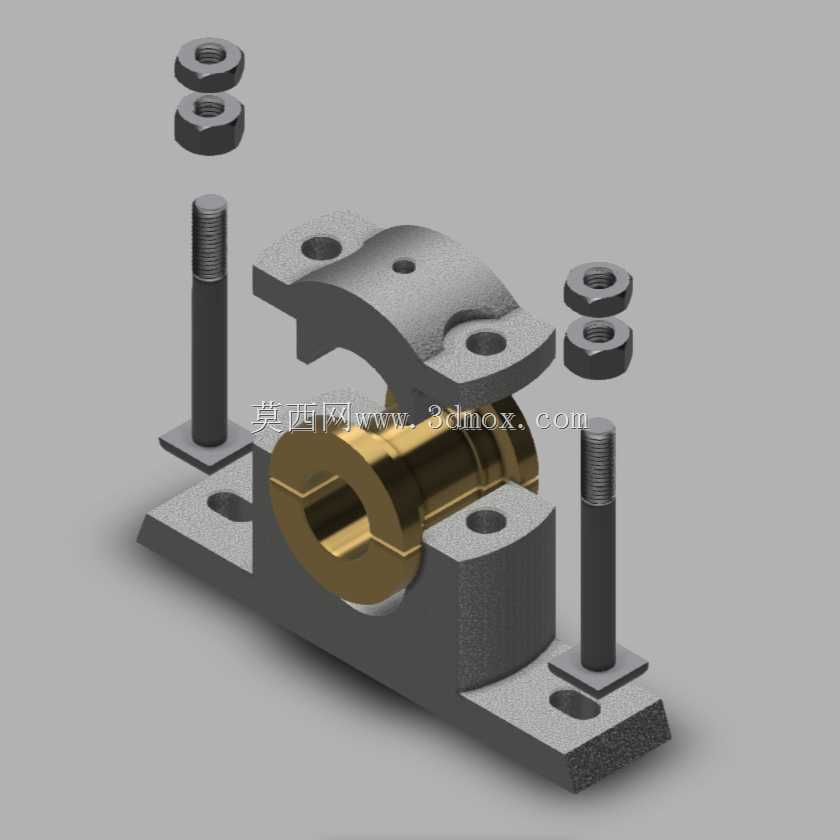

　　该模型呈现的是典型剖分式滑动轴承支承单元，主体由带安装底板的下座体、可拆卸上盖、黄铜轴瓦、两组六角锁紧螺栓及配套螺母构成，整体采用对开式结构设计，核心目的是解决整轴、预装轴系在设备维护、装配过程中穿装困难的问题。在输送辊道、中小型传动设备、轻工生产线以及老式减速传动机构中，这类轴承座常被布置在机架纵向梁或设备安装基准面上，为旋转轴提供径向支承，同时承担轴系运行产生的径向载荷。

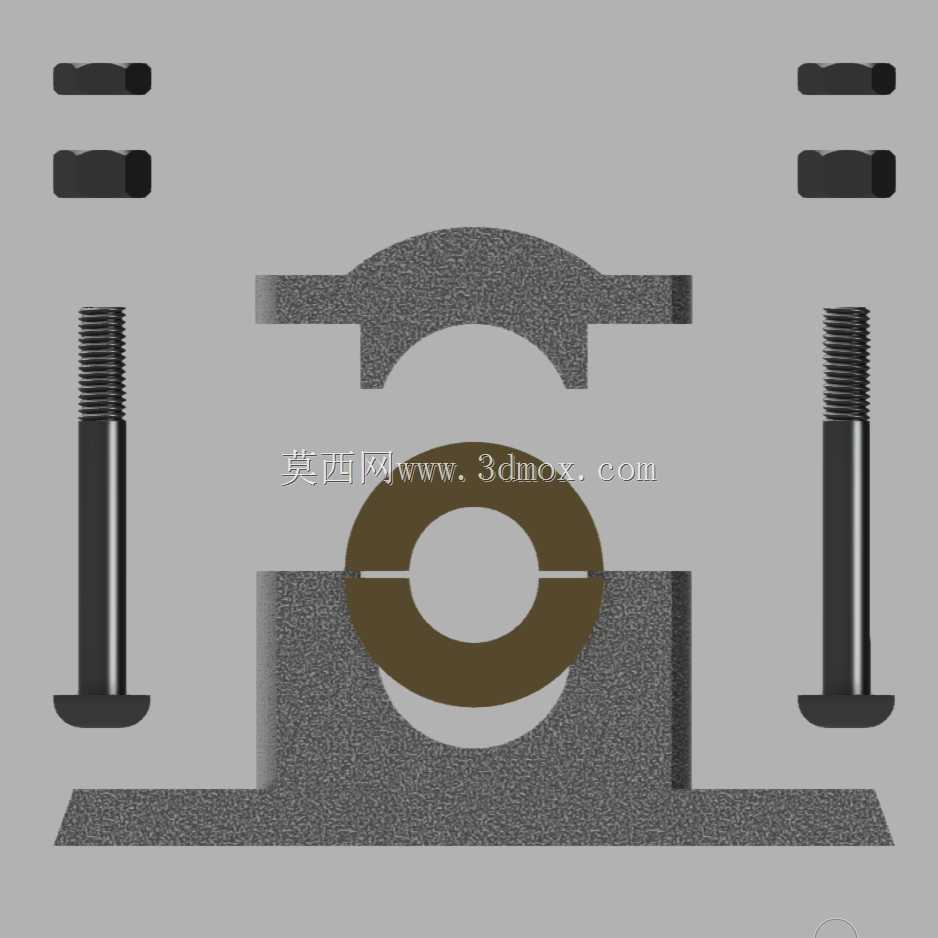

　　从结构设计逻辑来看，上下座体的分型面沿轴瓦水平中心面开设，装配时先将下半轴瓦落位于下座体的弧形定位槽内，再吊装预装完成的轴组件就位，随后扣合上半轴瓦与轴承上盖，穿入两根紧固螺栓并按对角顺序锁紧螺母，即可将轴瓦抱紧在设定配合位置。这种结构无需沿轴端长距离穿装轴承，在长轴、多支承点轴系的现场检修场景中，可大幅降低拆卸工作量，避免拆解整条传动链。

　　外露的黄铜轴瓦是该支承单元的核心摩擦副，铜质材料具备良好的减摩性能与嵌藏性，运行时可在轴颈与轴瓦内孔之间形成油膜，适配中低速、载荷平稳的工况；座体与上盖采用铸铁质感的厚重结构，弧形容腔可储存润滑脂，为轴瓦持续提供润滑，同时铸铁件的减振特性能够抑制轴系运行中的振动传递。底部安装底板向两侧延伸，两端开设长圆形安装孔，既可以通过螺栓将整个轴承座固定在机架基准面上，长孔结构也允许在安装时沿轴向垂直方向微调支承位置，补偿机架加工或轴系对位的微小误差。

　　建模过程中完整还原了各零件的配合关系：座体弧形槽与轴瓦外圆采用过渡配合定位，上下轴瓦分型面与座体分型面齐平，螺栓穿过上盖光孔后与下座体螺纹孔或贯穿孔配合，螺母压紧面与上盖沉台贴合。外形边界上，底板为整个组件的最大安装轮廓，两根螺栓的六角头与锁紧螺母高出上盖顶面，布局时需要在轴承座上方预留足够的扳手操作空间，两侧安装孔的中心距、底板宽度以及轴孔中心到底板底面的中心高，是选型与机架设计时必须核对的关键安装尺寸，直接决定轴系的支承高度与连接互换性。
