带提手电筒外壳注塑结构三维设计

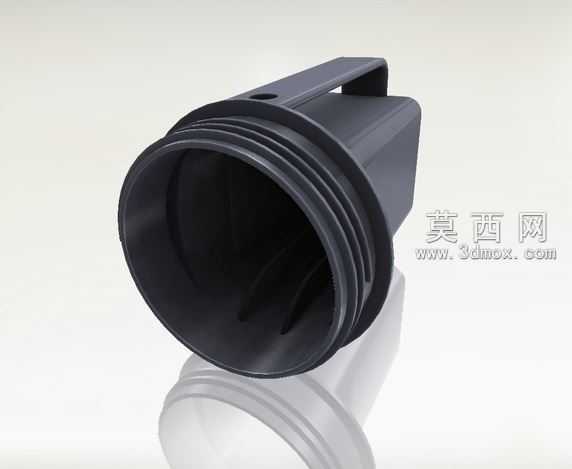

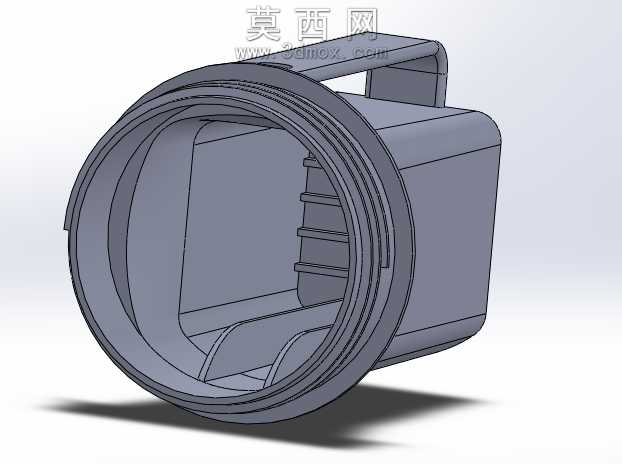

本作品为手持照明设备的外壳结构三维设计，整体采用一体化注塑成型的结构思路，在三维建模过程中首先通过草图绘制确定主体的同轴度基准，以大直径圆筒段作为前端光学组件的容纳腔，外壁设置多圈连续的环形螺纹结构，用于匹配前端透光镜片的压合固定圈，保证装配后的密封性能与连接强度。建模时对圆筒段的壁厚做均匀化处理，避免注塑生产时出现缩痕、缺胶等缺陷，筒壁内侧设置多道平行的轴向定位筋条，用于卡合内部的电池仓、电路板组件，筋条的高度与宽度按照装配公差要求做参数化设定，保证内部组件安装后无晃动偏移。主体后侧衔接方形的电池容纳仓，仓体与前端圆筒段做平滑的曲面过渡，减少应力集中的同时提升外观的流畅度，仓体顶部集成一体化的U型手提结构，提手与仓体的连接位置做圆角加厚处理，模拟实际使用时的受力场景，保证提手承受拉扯力时不会出现断裂风险。仓体内部设置分层的卡位结构，用于分隔电池与驱动电路板，同时预留走线槽位，方便内部线路的排布固定。渲染阶段采用哑光工程塑料材质，模拟常见的PA或ABS注塑外壳的质感，对螺纹、筋条、卡位等细小结构做边线强化显示，清晰呈现各部分的装配关系与结构细节。设计过程中充分考虑注塑件的拔模角度，所有竖直方向的结构面都设置了符合生产要求的拔模斜度，避免脱模时出现结构刮伤，同时对各连接位置的圆角半径做统一规范，既提升手持握持的舒适度，也能减少注塑生产时的应力集中问题，整体结构紧凑，各部分功能分区明确，可直接用于后续的模具开发与产品打样验证。
