汽车制动系统卡钳安装支架结构设计

　　在乘用车与轻型商用车的盘式制动系统中，这类半环形安装支架是衔接转向节与制动卡钳的核心承载构件，日常行驶过程中所有制动反力都要通过该零件完成传递，其结构刚度、安装定位精度直接决定制动过程的平顺性与卡钳工作的可靠性。从实际装车场景来看，该零件布置在车轮内侧的转向节安装端面，工作环境伴随泥水、砂石飞溅以及持续的温度交变，制动过程中卡钳产生的制动力矩、制动片滑动的侧向力都会集中作用在支架的安装点位上，因此结构设计阶段首先要保证各受力路径的刚度连续性，避免局部应力集中导致的长期疲劳变形。

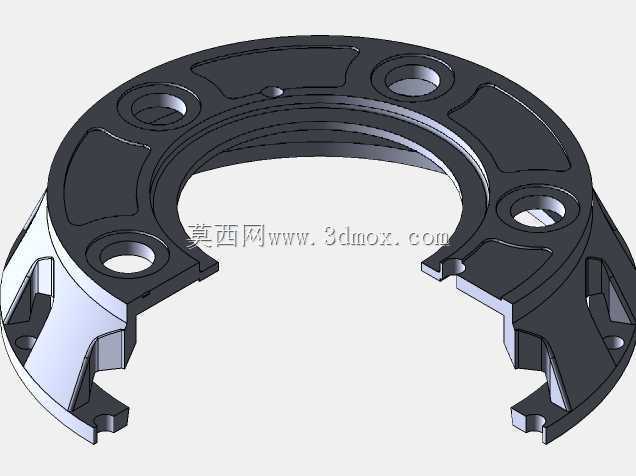

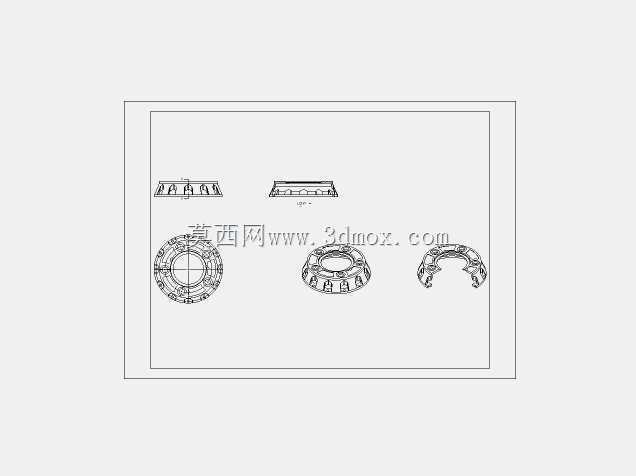

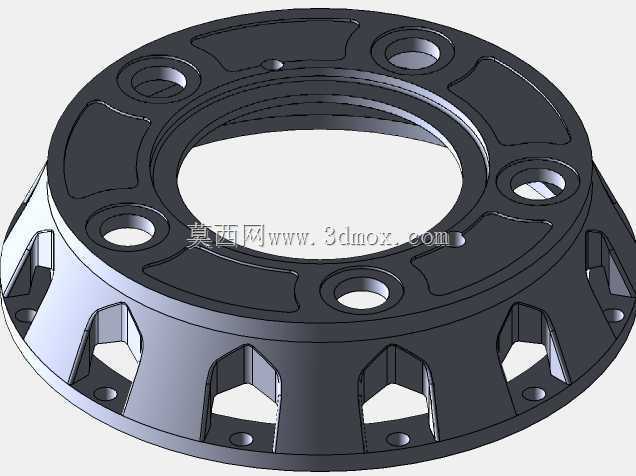

　　从结构形态来看，该零件采用半开口C型环体结构，环体上均匀分布四个沉头安装孔，用于通过螺栓将支架整体固定在转向节的对应安装面上，沉孔设计可以保证螺栓装配后端面不突出环体表面，避免与周边旋转的制动盘、轮毂部件发生运动干涉。环体两侧延伸出的带定位凸台的支臂，是制动卡钳的滑动导向安装位，支臂上的卡槽结构直接匹配卡钳的导向销安装基准，设计时卡槽的形位公差需要严格控制，保证卡钳在制动释放过程中可以沿导向方向顺畅回位，避免出现制动拖滞、偏磨的问题。

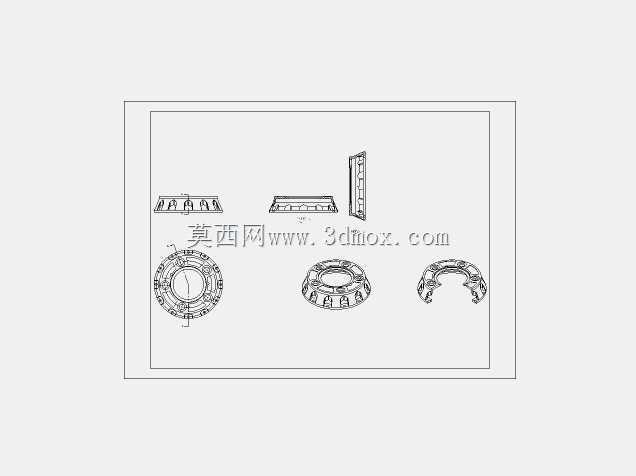

　　设计思路上，该零件没有采用整环封闭结构，而是预留了足够的开口避让空间，一方面是为了装配时可以直接从制动盘径向侧方完成安装，不需要拆卸轮毂轴承等周边总成，大幅提升售后维修的装配效率；另一方面开口结构可以在保证整体刚度的前提下有效降低零件自重，适配乘用车底盘轻量化的设计需求。环体表面的加强筋布局完全顺着制动力的传递路径布置，从四个安装螺栓孔位置向两侧支臂延伸，筋条高度根据受力仿真结果做差异化设计，受力集中的支臂根部位置筋条厚度更大，非主要受力区域则适当做减薄处理，在满足1.5倍额定制动力载荷下变形量不超过0.1mm的刚度要求前提下，将零件重量控制在最优区间。

　　安装边界方面，该支架的环体内径需要匹配对应车型的制动盘外径，预留足够的径向间隙避免制动盘热膨胀后与支架发生剐蹭，环体的轴向安装端面平面度公差要求控制在0.05mm以内，保证装配后支架与转向节端面完全贴合，避免螺栓拧紧后支架出现附加安装应力。两侧支臂的导向卡槽中心距需要与所选卡钳的导向销中心距完全匹配，卡槽的宽度公差控制在H7级别，保证导向销滑动顺畅无卡滞。零件装配完成后，支架与制动盘端面的平行度公差需要控制在0.1mm以内，否则会导致制动片与制动盘接触不均，出现制动抖动、制动片异常磨损的问题。

　　从实际使用的工况适配来看，该结构的支架多用于浮动式盘式制动器，相比固定式卡钳的安装支架，该结构零件数量更少，装配工序更简单，同时可以通过调整支臂的长度适配不同厚度的制动片与制动盘，覆盖从15寸到18寸轮毂的多款车型制动系统配置。设计过程中需要重点校核螺栓安装孔的挤压强度，在最大制动力工况下，螺栓孔壁的挤压应力不能超过材料的屈服强度，同时支臂与环体衔接的圆角位置需要做R3以上的圆角过渡，避免应力集中导致的疲劳裂纹，经过台架试验验证，该结构可以满足整车30万公里制动循环的疲劳寿命要求，不会出现永久变形或者断裂失效的问题。
