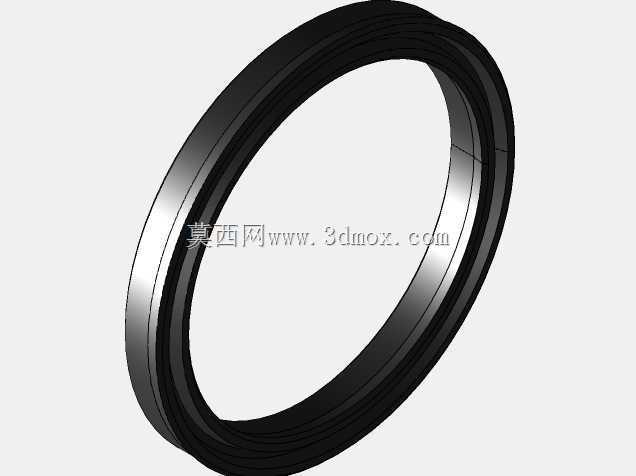

SAKAGAMI SKY-45液压活塞杆密封填料结构

　　在液压系统的执行元件设计中，活塞与活塞杆处的动密封一直是决定油缸工作寿命、内泄外漏控制水平的核心部件，这款SKY系列的密封填料，主要面向中高压工况下的往复运动密封场景，常见于工程机械液压油缸、机床液压站执行缸、冶金设备压紧缸这类存在持续往复动作的液压回路中。从结构设计来看，该密封采用了复合截面的环形构型，外圈的硬质支撑环带承担径向定位与抗挤出作用，避免高压工况下密封胶料被挤入活塞与缸筒、活塞杆与端盖的配合间隙中，内侧的多道唇边结构则分别承担不同压力区间的密封作用，低压工况下靠唇边自身预紧力贴合密封面，高压工况下介质压力会推动唇边进一步压紧配合面，实现压力自紧的密封效果，这种设计能覆盖从低压启动到额定高压工作的全工况密封需求，

　　不会出现低压段渗漏、高压段密封件压溃的问题。做油缸结构设计时，这类密封件的安装边界需要重点把控，首先是安装沟槽的尺寸公差，密封件的截面压缩率需要控制在合理区间，压缩量过小会导致预紧不足出现低压渗漏，压缩量过大则会加剧唇边磨损、增大运动阻力，甚至出现爬行现象；其次是安装导入角的设计，无论是活塞装入缸筒还是活塞杆穿入端盖，都需要设置足够长度的光滑导入倒角，倒角表面粗糙度要控制在Ra1.6以下，避免装配过程中划伤密封唇边，导致密封失效。从实际使用场景来看，这类密封填料适配的介质包括常规矿物液压油、部分难燃液压液，工作时能承受一定的侧向载荷，因为密封本体自带的支撑环结构可以分担活塞或杆的径向偏载，减少金属配合面的直接磨损，

　　相比单一材质的O型圈密封，这种复合结构的密封件往复运动寿命能提升数倍，尤其适合动作频率高、行程较长的液压油缸。在三维建模过程中，需要重点还原密封件的截面轮廓细节，尤其是唇边的角度、支撑环的台阶尺寸，这些细节直接决定了后续做装配干涉检查、运动仿真时的结果准确性，如果建模时简化了唇边结构，很容易在仿真时误判密封压缩量，导致实际加工出的沟槽尺寸不匹配，装配后出现密封失效。另外，这类密封件的安装方向也有明确要求，承压侧需要对准主唇边方向，建模时需要在模型上做出对应的方向标识特征，避免装配时装反导致高压工况下密封被压力冲翻。在液压系统的维护场景中，这类密封属于易损件，更换时需要检查配合面的划伤、磨损情况，如果缸筒内壁或活塞杆表面存在纵向拉痕，

　　即使更换全新密封也会很快出现渗漏，因此建模时也需要考虑密封件与配合件的表面质量匹配要求，在装配模型中标注对应的配合面粗糙度要求。从结构强度角度看，密封的金属支撑环部分采用了薄壁环形结构，既保证了足够的抗挤出强度，又不会占用过多的沟槽空间，让密封件的整体截面尺寸更紧凑，有利于缩小油缸的整体外形尺寸，这对于安装空间受限的设备液压系统来说尤为重要，比如小型工程机械的转向油缸、机床夹具的压紧油缸，都需要在有限的安装空间内实现足够的密封压力承载能力，这种紧凑结构的密封填料刚好适配这类需求。做设备选型时，需要根据油缸的工作压力、运动速度、介质类型匹配对应的密封材质，这款密封的胶料部分适配常规矿物油工况，如果是水乙二醇这类难燃介质，还需要调整胶料配方，但整体的结构尺寸、安装沟槽参数是通用的，这也方便了不同工况下的元件替换，减少了非标设计的工作量。
