液压系统活塞与杆用密封填料结构

　　在液压系统的往复运动机构中，活塞与活塞杆部位的密封是决定系统容积效率、运行寿命的核心部件，本次呈现的密封填料结构，正是针对中高压液压工况下往复动密封需求设计的专用密封元件。这类密封件广泛应用于工程机械液压油缸、机床液压滑台、注塑机锁模油缸、冶金设备液压缸等存在往复直线运动的液压执行元件中，承担着阻隔液压油腔高压介质泄漏、阻挡外界粉尘与水分侵入液压系统的双重作用，一旦密封失效，轻则导致系统压力不足、执行机构动作无力，重则引发液压油外泄污染、设备动作失控等故障。

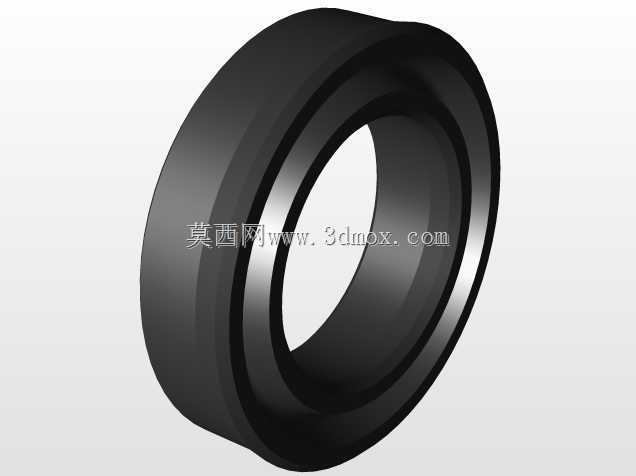

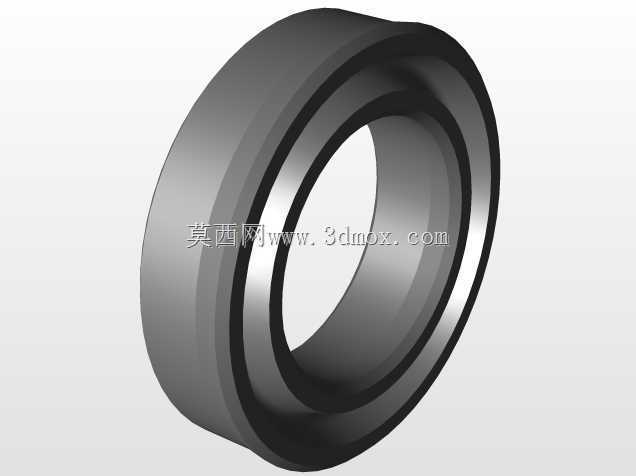

　　从结构设计逻辑来看，该密封采用了截面为阶梯状的环形复合结构，不同于传统O型圈的圆形截面，这种非对称截面设计充分考虑了往复运动中的受力特性：密封唇口朝向高压油腔一侧，在系统升压时，液压介质压力会将唇口进一步压紧在活塞与缸筒、活塞杆与导向套的配合壁面上，压力越高密封贴合度越好，实现自紧式密封效果；而密封主体的刚性支撑部分，采用了厚度渐变的环形结构，既避免了密封件在高压下被挤入配合间隙发生剪切破损，又能给唇口提供稳定的支撑力，防止往复运动中唇口发生翻转、卷边问题。

　　在实际选型匹配过程中，这类密封的安装边界尺寸需要严格匹配对应安装槽的参数：密封的外径需要与缸筒内壁、导向套内壁的尺寸保持过盈配合，过盈量通常控制在0.15-0.3mm区间，过盈量太小会导致低压工况下密封贴合不足出现内泄漏，过盈量太大则会增大运动摩擦阻力，加速密封唇口磨损，甚至引发低速爬行问题；密封的内径与活塞密封槽底、活塞杆表面的配合也需要控制合理的预压缩量，保证初始安装状态下就能形成可靠的密封面。密封的轴向宽度需要与安装槽的轴向尺寸保留0.1-0.2mm的间隙，给密封件在温度变化、受压变形时预留膨胀空间，避免密封件在槽内被挤压卡死。

　　从功能特性上看，这种活塞与杆通用的液压填料，适配的往复运动线速度通常不超过0.5m/s，能够在-30℃到120℃的工作温度区间内稳定运行，适配矿物基液压油、水乙二醇等常见液压工作介质。不同于单一材质的密封件，这类密封通常采用复合材质结构：接触运动面的唇口部分采用低摩擦系数的耐磨改性橡胶材质，降低往复运动中的摩擦阻力与磨损速率，而主体支撑部分采用硬度更高的橡胶夹织物材质，提升整体结构的抗挤出能力与承压能力，最高可承受35MPa的连续工作压力，能够满足绝大多数中高压液压系统的使用需求。

　　在三维建模过程中，这类环形密封件的建模需要重点关注截面轮廓的尺寸精度，尤其是唇口的倒角角度、支撑边的圆角过渡，这些细节直接决定了密封的受力分布与密封效果。建模时首先绘制密封的轴向截面草图，保证各段尺寸与实际密封件的截面参数一致，尤其是唇口的倾斜角度通常设置为15°-20°，这个角度范围能够平衡密封压紧力与摩擦阻力的关系；之后通过回转特征生成整体环形结构，不需要额外的复杂特征，但是需要注意密封件安装后的变形模拟，在做装配干涉检查时，不能直接按照密封的自由状态尺寸做硬干涉判断，需要考虑密封件安装后的弹性变形量，预留合理的变形空间，避免装配仿真时出现误判。

　　在实际设备维护与装配过程中，这类密封件的安装也有明确的工艺要求：安装前需要检查密封件表面是否有飞边、缺口、气泡等缺陷，同时清理安装槽内的铁屑、毛刺等杂质，安装时需要在密封件表面与配合面涂抹清洁的液压油，避免干摩擦导致唇口拉伤；穿过螺纹、油口等尖锐部位时，需要使用专用的安装导套，禁止用螺丝刀等尖锐工具直接撬压密封件，防止密封件被划伤导致早期泄漏。密封件的使用寿命通常与配合面的表面粗糙度直接相关，缸筒内壁、活塞杆表面的粗糙度需要控制在Ra0.2-Ra0.4之间，表面太粗糙会加速密封唇口磨损，太光滑则会导致密封面无法形成稳定的润滑油膜，反而加剧磨损。
