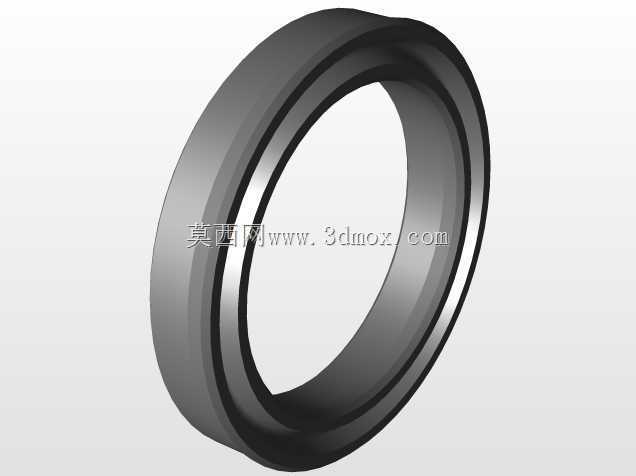

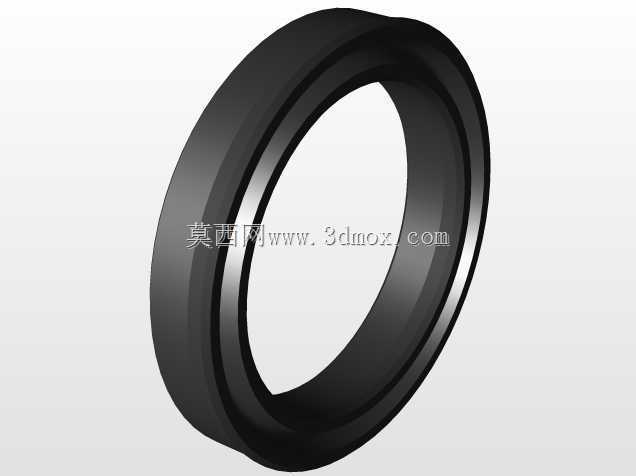

在液压系统的动密封场景中,活塞与杆的密封性能直接决定整套液压执行机构的工作效率与使用寿命,这类环形密封填料常被应用于工程机械液压油缸、冶金设备液压缸、注塑机锁模油缸、船舶液压舵机等存在往复直线运动的液压执行单元中,承担隔绝高压油腔与低压侧、阻挡液压油外泄同时防止外界粉尘杂质侵入油缸内部的核心作用。从结构设计逻辑来看,该密封环采用阶梯式截面构型,内侧唇边与活塞杆或活塞外壁形成过盈配合,外侧阶梯结构与油缸沟槽的安装槽壁紧密贴合,在液压系统升压过程中,高压油液会作用于密封环的非配合端面,将密封唇进一步压向配合面,压力越高密封贴合度越强,实现自适应密封效果,避免高压工况下出现油液渗漏问题。设计过程中需要重点匹配安装沟槽的尺寸公差,
密封环的轴向宽度需略小于沟槽的轴向宽度,预留0.1-0.3mm的轴向窜动间隙,避免往复运动过程中密封环被沟槽端面挤压剪切;径向过盈量需要根据工作压力区间调整,中低压工况下径向过盈量控制在0.2-0.4mm即可满足密封要求,高压工况下可适当提升过盈量,但需控制在0.5mm以内,防止摩擦力过大导致密封件过快磨损。从外形结构来看,该密封环为对称式环形结构,内外径同轴度公差需控制在0.02mm以内,避免安装后出现偏磨问题,唇边位置做了圆弧过渡处理,减少往复运动过程中对活塞杆表面的刮擦损伤,同时降低运动过程中的摩擦阻力,减少液压系统的无用功损耗。实际选型应用时,需要匹配活塞杆的表面粗糙度,一般要求配合面粗糙度达到Ra0.4以下,
表面硬度达到HRC55以上,避免密封唇被表面毛刺、硬点划伤,同时在安装过程中需要避免密封环发生扭曲,安装前需在密封件表面涂抹同牌号液压油,采用专用导向工装导入安装沟槽,禁止使用尖锐工具直接撬压密封件,防止出现隐性裂纹导致使用过程中密封失效。这类密封填料相比传统O型圈,具备更好的抗挤出性能,在油缸存在轻微偏载的工况下,依然能够保持稳定的密封效果,唇边的自紧结构可以在密封件出现轻微磨损后自动补偿磨损量,延长密封件的更换周期,减少设备停机维护的频次。建模过程中需要重点还原密封环的截面细节,尤其是唇边的倒角尺寸、阶梯面的角度参数,这些结构直接决定密封件的受力分布,若建模时忽略这些细节,后续做有限元密封性能分析时会出现较大的计算偏差,
无法准确模拟实际工况下的密封接触压力分布。在液压系统的常规维护中,这类密封件属于易损件,更换时需要严格核对安装沟槽的尺寸,若沟槽出现磨损、拉伤等缺陷,需要先修复沟槽尺寸再更换新密封件,否则即使更换新密封件也会很快出现渗漏问题。不同工况下选用的密封材质存在差异,常规矿物油工况下采用丁腈橡胶材质即可满足使用要求,高温工况下需选用氟橡胶材质,水基液压液工况下则需要选用乙丙橡胶材质,建模时可根据材质特性调整密封件的硬度参数,更准确模拟装配后的过盈变形量。
