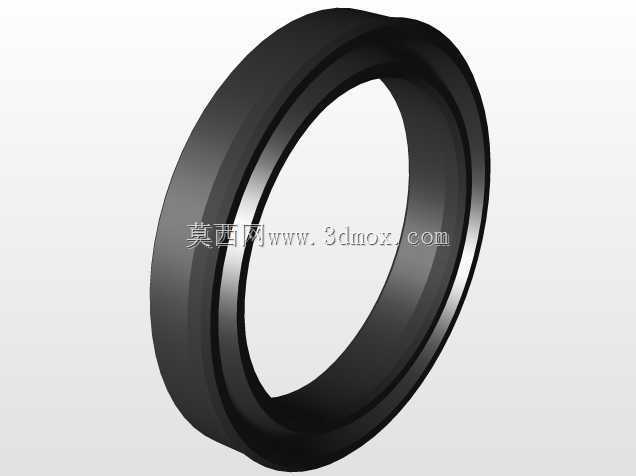

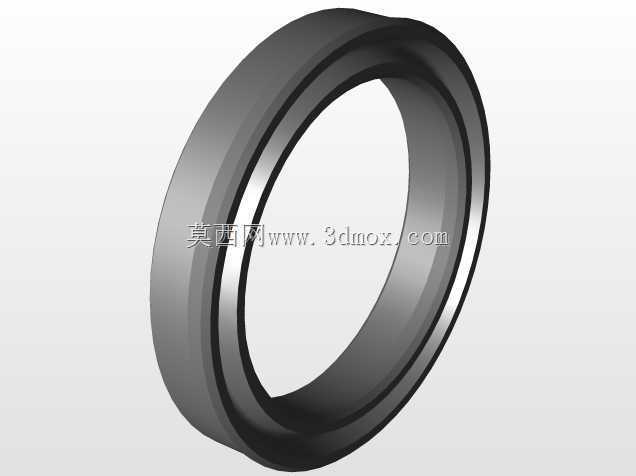

SAKAGAMI型液压活塞杆密封填料结构

　　在液压系统的往复运动副设计中，活塞与活塞杆的动密封是决定系统容积效率、运行寿命与泄漏控制水平的核心元件，本次呈现的密封填料结构，针对中高压工况下的往复动密封需求做了针对性的型线优化，可适配常规矿物液压油、水乙二醇等多种主流液压介质的工作环境。从实际应用场景来看，这类密封件广泛覆盖工程机械液压油缸、机床液压滑台驱动缸、注塑机锁模与射胶油缸、冶金设备重载液压缸等场景，在往复线速度不超过0.5m/s、工作压力覆盖0-32MPa的常规工况区间内，可稳定实现活塞杆与活塞部位的动密封阻隔，避免高压腔介质向低压侧泄漏，同时阻挡外部粉尘、切削液、金属碎屑等杂质侵入液压系统内部，保障液压油清洁度，延长泵、阀等核心液压元件的使用寿命。

　　从结构设计思路来看，该密封采用双唇口复合截面构型，内侧主密封唇口做了过盈量梯度设计，安装后唇口与活塞杆表面形成均匀的径向接触应力，在介质压力升高时，唇口接触应力会随压力同步提升，实现自紧式密封效果，避免高压下出现密封唇翻边、挤出失效的问题；外侧防尘唇口采用小接触角度设计，在活塞杆回程时可有效刮除杆体表面附着的杂质，同时不会因接触应力过大造成杆体表面异常磨损。密封本体的截面采用非对称布局，安装时可直接嵌入油缸活塞或者端盖的标准密封沟槽内，无需额外的挡圈配置（当工作压力超过25MPa时可按需搭配聚甲醛挡圈，防止密封件被挤入配合间隙），沟槽的加工公差可适配常规IT7-IT8级的加工精度，降低缸体与端盖的加工成本。

　　从安装边界与尺寸适配来看，该密封的径向截面厚度适配常规标准密封沟槽尺寸，轴向宽度匹配对应规格的沟槽深度与宽度公差，安装时需注意活塞杆导入端需做15-20度的导入倒角，倒角表面粗糙度不超过Ra3.2，避免安装过程中划伤密封唇口；密封件安装前需在唇口涂抹少量同系统液压油，禁止使用含固体颗粒的润滑脂，防止杂质嵌入密封接触面造成早期泄漏。密封件的内外径配合公差设计充分考虑了橡胶类材料的压缩永久变形特性，常温下安装后的初始压缩率控制在12%-18%区间，既保证初始密封性能，又不会因压缩量过大造成唇口过早老化、摩擦力异常升高的问题。在实际选型匹配时，需注意活塞杆表面的硬化处理要求，杆体表面硬度需达到HRC55以上，表面粗糙度控制在Ra0.2-Ra0.4之间，表面做镀铬或者陶瓷喷涂处理，可大幅提升密封件的运行寿命，避免杆体表面划痕、锈蚀造成的密封失效。

　　不同于常规O型圈的静密封应用，这类往复动密封的唇口型线做了专门的流体动力学优化，在活塞杆往复运动过程中，唇口与杆体之间会形成极薄的动态油膜，既可以降低运动过程中的摩擦阻力，减少爬行现象的出现，又可以避免油膜过厚造成的外泄漏问题。在实际设备调试过程中，这类密封安装后的油缸空载启动压力可控制在0.3MPa以内，运行过程中无明显爬行、抖动问题，在额定压力下保压10分钟的泄漏量可控制在行业标准允许的范围内，满足常规液压设备的密封性能要求。针对低温工况应用，该结构可通过更换密封材质适配-40℃到120℃的工作温度区间，满足不同地域、不同工况下的液压设备密封需求，无需对沟槽尺寸做额外调整，具备较强的工况适配性。
