简化结构F1概念赛车三维设计模型

　　本次呈现的F1概念赛车三维模型，核心面向竞速车辆结构设计验证、空气动力学原理教学演示、青少年科创赛事参赛原型制作等场景使用，区别于专业赛事级F1赛车的复杂总成设计，该模型采用了高度简化的结构逻辑，在保留F1赛车核心气动布局特征的前提下，大幅降低了加工制作与3D打印的实现难度，适合非专业赛事场景下的车辆原理展示与结构验证工作。从实际用途来看，该模型可直接用于中小学steam课程中车辆空气动力学章节的具象演示，帮助学习者直观理解前后定风翼、车身流线型结构对高速行驶下下压力生成的作用逻辑，也可作为桌面级竞速小车的设计原型，通过替换轮组、加装动力模块即可改造为可动的竞速模型车，同时也能为初级车辆结构设计从业者提供F1赛车基础布局的参考框架，

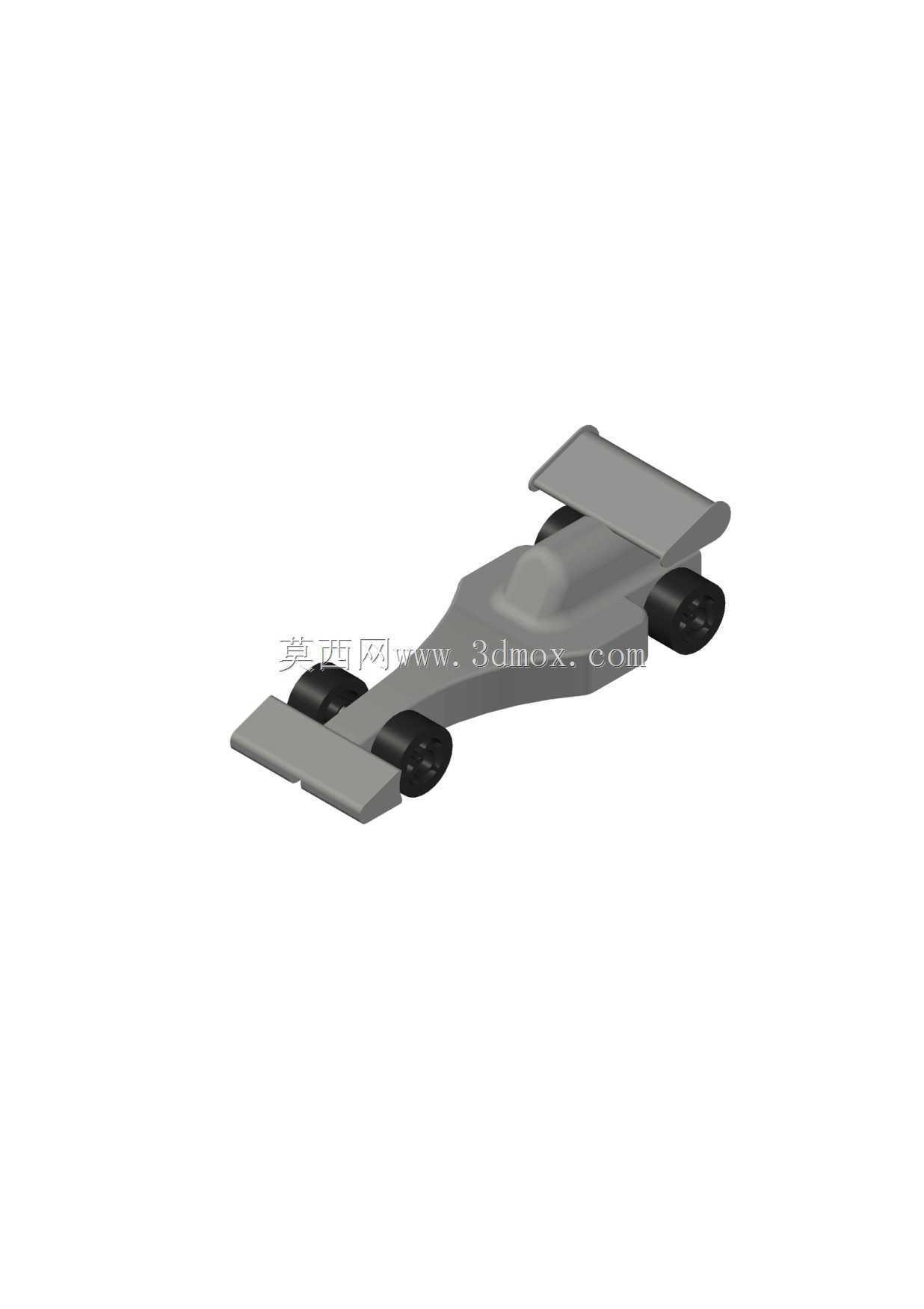

　　省去从零梳理车身比例、部件位置的基础工作。在功能特性层面，模型完整还原了F1赛车的核心气动结构：车头位置设置了多层结构的前定风翼，翼片角度经过简化调整，既保留了梳理车头气流、为前轮区域导流的作用，也避免了复杂翼片曲面带来的建模与加工难度；车身主体采用低重心楔形设计，驾驶舱区域做了平滑过渡处理，没有设置复杂的座舱内部结构，仅保留了外部轮廓的流线型特征，能够减少高速行驶下的正面风阻；车尾配备了大尺寸高位后定风翼，翼面角度与车身中轴线保持固定夹角，可在车辆高速行进时提供足够的下压力，抵消车轮升力，提升行驶稳定性；四个车轮采用宽胎简化模型，轮拱位置做了内收处理，减少轮胎外露带来的乱流影响。从设计思路来看，该模型没有追求对专业F1赛车的1:

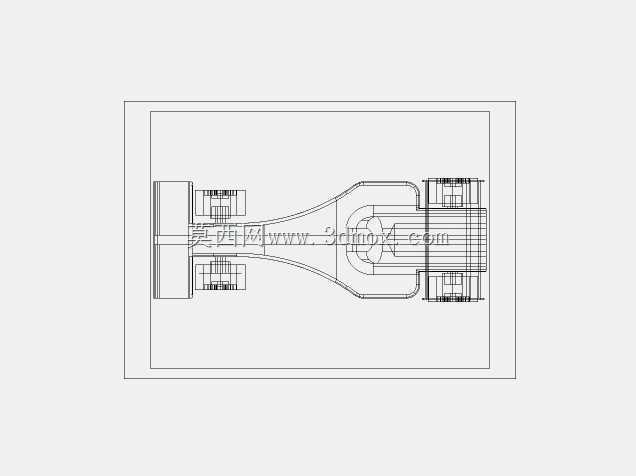

　　1复刻，而是优先平衡了结构辨识度与易加工性：所有曲面均采用G1连续过渡，没有设置过小的圆角与薄壁结构，最小壁厚控制在2mm以上，完全适配FDM3D打印的工艺要求，无需添加额外支撑即可完成整体打印；部件之间采用一体化设计，没有拆分复杂的悬挂、动力总成等独立部件，整个车身主体为单个实体结构，仅车轮与车身之间预留了0.2mm的装配间隙，可直接通过压装完成轮组的固定，无需额外设计连接卡扣或轴承位，大幅降低了装配难度。在外形尺寸与安装边界层面，模型按照1:24的缩放比例设计，整车长度控制在210mm左右，宽度为85mm，车身主体最高处（后定风翼顶端）距离底面高度为52mm，前定风翼突出车头最前端12mm，后定风翼超出车尾末端15mm，

　　轮距设置为前68mm、后72mm，轴距为130mm，车轮直径为28mm，轮宽为12mm；如果用于桌面竞速小车改造，车身中部预留了长60mm、宽35mm、高20mm的中空安装空间，可容纳常规的130直流电机与两节7号电池的安装位，底盘位置预留了宽度3mm的走线槽，可直接布置电机供电线路，无需额外对车身结构进行切割修改；如果用于静态展示场景，底盘位置预留了4个直径2mm、深度3mm的定位孔，可匹配常规的亚克力展示支架安装孔位，直接固定在展示底座上，不会出现摆放不稳的问题。在结构细节处理上，模型对容易产生应力集中的棱角位置都做了R1.5mm的圆角过渡，避免3D打印过程中出现翘边、开裂的问题，前后定风翼与车身连接的位置做了加厚处理，连接厚度达到3mm，能够承受日常拿取过程中的外力冲击，不会出现翼片断裂的情况；车身侧面没有设置复杂的侧箱导流结构，仅做了向内凹陷的斜面处理，既能够模拟专业F1赛车侧箱的导流作用，也不会增加曲面建模的复杂度，同时减少了打印过程中的支撑需求。对于三维建模从业者来说，该模型的建模逻辑具备较高的参考价值，全程采用实体建模思路，没有使用复杂的曲面面片拼接，所有特征均可通过拉伸、旋转、倒圆角等基础建模命令完成，适合作为初级曲面建模练习的参考案例，学习者可通过复刻该模型掌握流线型车身的曲面构建方法、定风翼角度与车身比例的匹配逻辑，理解竞速车辆设计中空气动效与结构强度的平衡思路。
