带星形安装底座的法兰轭连接结构

　　在轴系传动的连接场景里，法兰轭是承担扭矩传递、补偿安装偏差的核心连接件，这类零件常配套万向节使用，在需要变角度传递动力的设备布局中应用广泛，比如需要调整传动方向的工业输送线、非同轴布置的动力输出单元、存在小幅安装错位的设备对接位置，都能看到这类结构的身影。从实际使用的角度看，法兰轭的核心作用是通过自身的叉形结构配合万向节十字轴，将输入端的扭矩稳定传递到输出端，同时允许两轴之间存在一定的角度偏差，抵消设备运行中产生的振动、装配时的同轴度误差，避免轴系因为刚性连接产生额外的弯曲应力，延长整套传动部件的使用寿命。

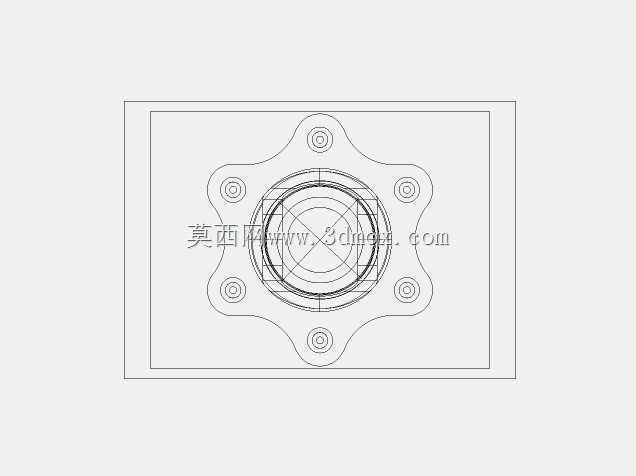

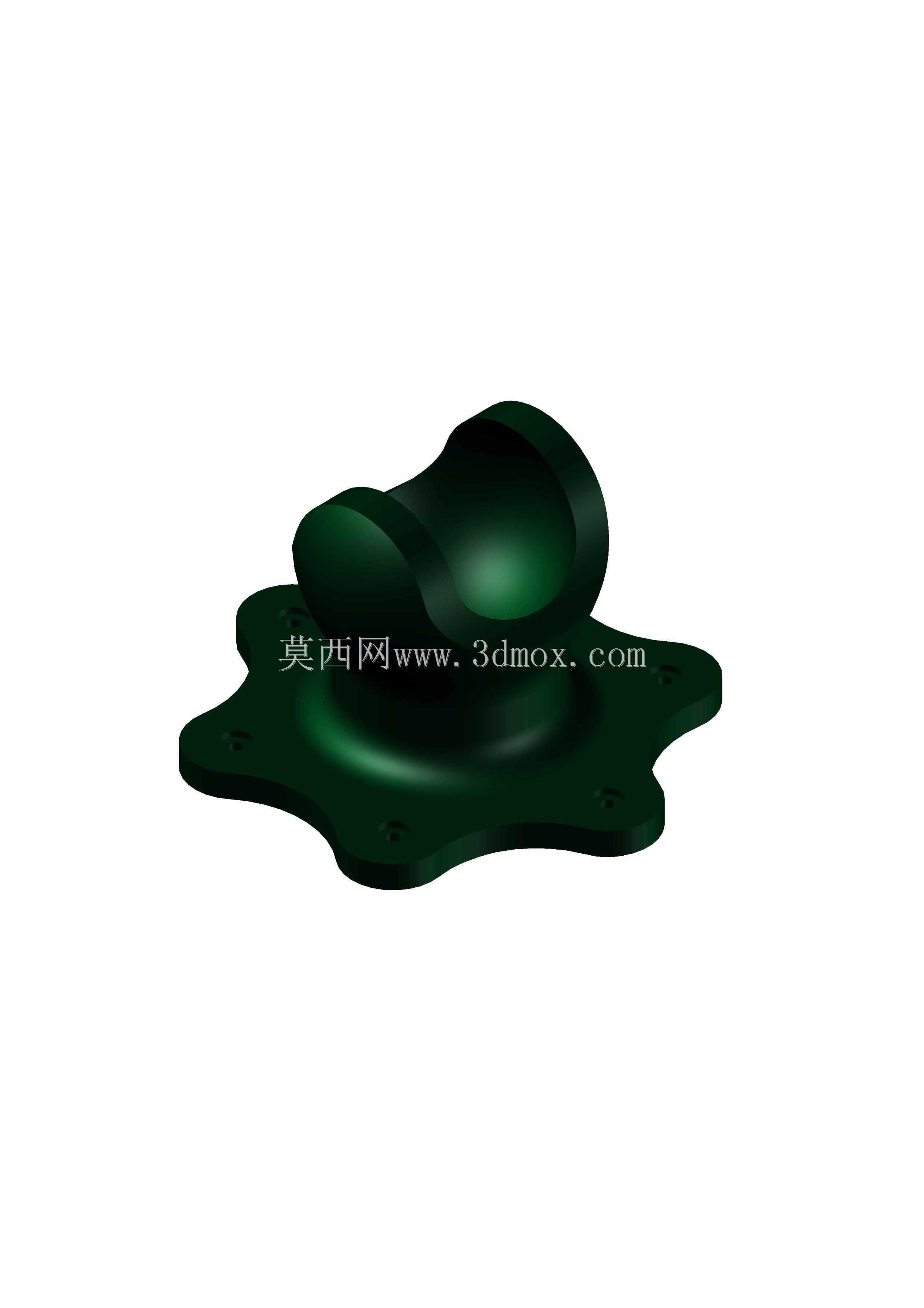

　　这次的法兰轭结构在安装端做了星形法兰底座的设计，和常规圆形法兰相比，星形结构在相同安装孔分布直径下，能有效减少底座的材料用量，降低零件整体重量，同时六个突出的安装耳位置刚好对应螺栓固定点，每个安装耳都做了加厚处理，保证螺栓锁紧时的结构强度，不会因为拧紧力矩过大导致安装边变形。底座的安装孔采用通孔设计，适配常用的内六角圆柱头螺栓，安装时可以从法兰背面穿入螺栓，正面锁紧，操作空间更充裕，适合设备内部狭窄位置的装配作业。

　　叉形连接部分的设计充分考虑了万向节的装配间隙，两个叉臂的同轴度公差控制在0.02mm以内，保证十字轴装入后转动灵活，不会出现卡滞现象；叉臂端部的销孔位置做了倒角处理，方便装配时定位销的导入，同时销孔和十字轴轴颈的配合选用过渡配合，既保证连接的紧密性，避免传动过程中出现旷量，又不会因为配合过紧导致装配困难。叉臂和底座的过渡位置做了大圆弧过渡，避免应力集中，在承受冲击扭矩的时候，不会在转角位置出现断裂风险，这一点对于经常正反转、负载波动大的传动场景尤为重要。

　　从安装边界来看，星形法兰的最大外轮廓直径适配常规的传动箱安装接口，整体高度控制在紧凑范围内，不会过多占用轴系的轴向安装空间，对于安装空间受限的小型设备布局十分友好。零件的表面过渡全部做了圆角处理，没有尖锐棱角，既避免装配过程中划伤操作人员，也能减少热处理过程中的应力集中风险。在实际选型应用时，需要注意匹配对应规格的万向节十字轴，确认叉臂的开档尺寸、销孔直径和十字轴的尺寸匹配，同时安装底座的螺栓孔分布圆直径要和对接端的法兰尺寸一致，保证安装时螺栓能顺利穿入，锁紧后法兰面完全贴合，不会出现偏斜导致的传动抖动。

　　设计这类零件的时候，首先要根据传递的额定扭矩计算叉臂的截面厚度，保证在最大负载下叉臂的弯曲应力在材料许用范围内，其次要核算安装耳的拉伸强度，避免螺栓锁紧力加上传动时的轴向力导致安装耳断裂；星形底座的平面度要求控制在0.05mm以内，保证和对接法兰面贴合紧密，减少传动过程中的振动。叉形部分的对称度公差也需要严格控制，否则会导致万向节转动时两轴的角速度波动变大，加剧传动部件的磨损。在三维建模过程中，需要重点关注过渡圆角的处理，不能出现直角相接的情况，同时安装孔的位置度公差要标注清晰，保证加工后的零件能顺利装配，不需要二次修配。对于经常在潮湿、多粉尘环境下使用的场景，这类零件通常会选用中碳钢材质，表面做发黑处理提升防锈能力，叉臂和十字轴配合的位置会做局部淬火处理，提升表面硬度，增强耐磨性能，延长零件的更换周期。
