多层框架式袋式过滤系统结构设计

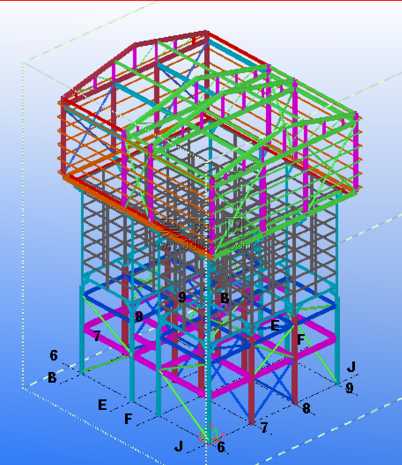

本作品为多层框架式袋式过滤系统的三维结构模型，整体采用三维参数化建模方式完成搭建，完整还原了设备从底部基础支撑到顶部围护框架的全层级结构布局。建模过程中严格遵循钢结构设计的尺寸规范，对不同功能的结构构件做了明确的视觉区分，通过差异化的色彩渲染标识不同受力层级的杆件：底部支撑区域采用高饱和度的玫红色构件标识基础承重梁，竖向承重柱采用青蓝色区分，中层横向承载框架采用蓝、绿等色彩分层标注，顶部屋架结构采用红色标识主次桁架，让整个结构的受力传递路径清晰直观，便于快速识别不同构件的功能定位。模型完整搭建了轴网定位体系，底部标注了清晰的轴线编号与定位尺寸，横向以B、E、F、J等字母轴做纵向定位，纵向以6、7、8、9等数字轴做横向定位，所有构件的安装位置均与轴网严格对齐，还原了实际工程设计中的定位逻辑，可直接用于结构校验、安装指导等场景。材质设置上针对不同构件的受力特性做了对应匹配，竖向承重柱采用厚壁型钢材质模拟，横向主次梁根据承载等级匹配不同规格的型钢参数，斜向支撑构件采用抗拉性能优异的型材设置，所有节点位置均还原了实际的连接结构，清晰展现梁柱刚接、支撑铰接的不同连接形式。设计思路围绕袋式过滤系统的安装运维需求展开，多层框架的层高设置充分预留了过滤单元安装、检修操作的空间，顶部桁架结构预留了滤袋吊装的承重点位，各层平台的梁格布局匹配过滤设备的安装固定点位，底部基础框架预留了设备固定、管线排布的操作空间，整体结构在满足承重要求的前提下，尽可能优化构件排布减少冗余用料，同时兼顾了后期设备运维的操作便利性。模型完整展现了钢结构框架的空间排布逻辑，不同色彩的构件区分让复杂的多层结构一目了然，既可以作为过滤设备配套钢结构的设计参考模板，也可用于结构安装的可视化交底，帮助施工人员快速理解结构组成与安装顺序，避免安装过程中出现构件错位、连接错误的问题。
