木工加工设备核心传动执行机构

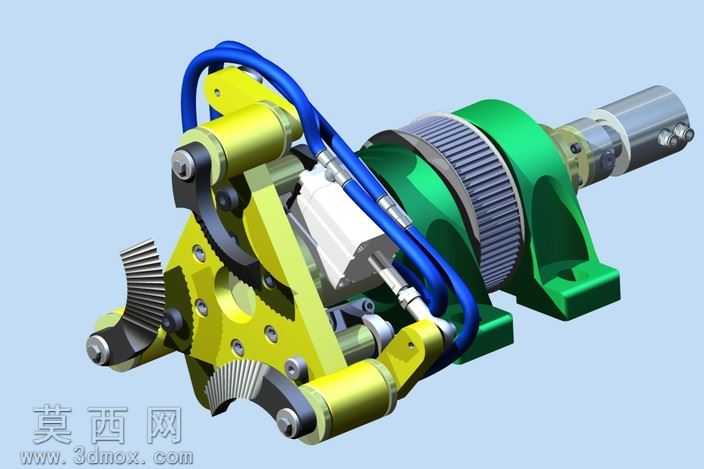

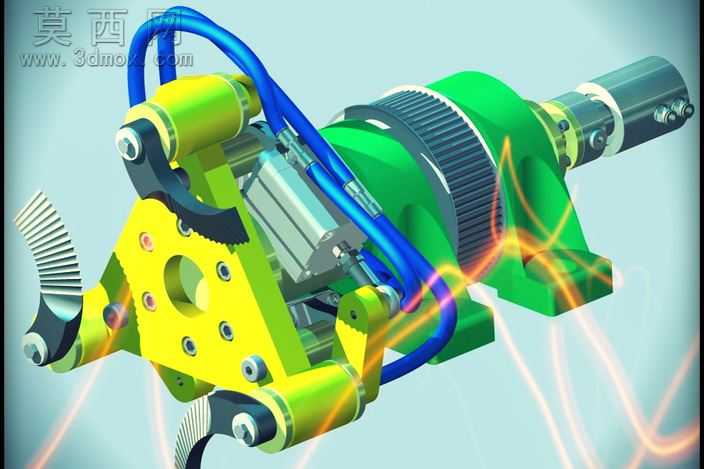

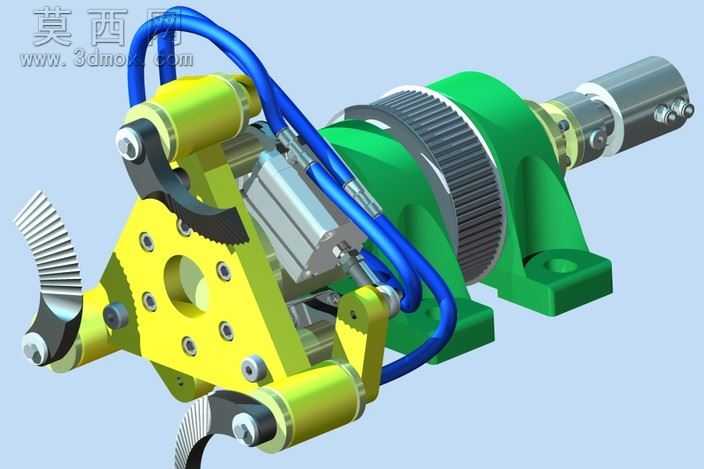

本作品为木工加工设备的核心传动执行功能模块，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配公差规范，对每一处连接孔位、轴系配合面、紧固件安装位置都做了精准的尺寸约束，确保各零部件可实现无干涉装配。模型整体以铸造结构的绿色安装基座作为承载主体，基座上集成了大模数斜齿传动齿轮组件，齿轮齿面做了渐开线齿形的精准拟合，还原了真实齿轮传动的啮合特性，可直观展示传动过程中的动力传递路径。前端黄色的执行安装架采用镂空减重设计，架体上分布的多组螺栓安装孔经过同轴度校验，保证搭载的执行部件运行时的同轴度精度，架体上铰接的两组弧形齿状执行件通过销轴与架体连接，铰接处预留了轴承安装位，可模拟真实工况下的摆动进给动作。模型上搭载的气动管路采用蓝色柔性材质渲染，还原了气动系统管线的排布走向，管线与气动执行元件的接头位置做了细节刻画，清晰展示气动驱动的动力输入路径。渲染阶段采用金属漆、哑光工程塑料、橡胶软管三类差异化材质区分不同零部件，金属部件添加了细微的表面磨砂质感与边缘倒角高光，铸造基座添加了铸铁表面的细微颗粒纹理，气动软管添加了半透明的柔性质感，整体光影采用柔和的工业产品渲染布光，突出各部件的结构轮廓与装配关系。设计过程中优先考虑木工加工场景下的高负载、高频次作业需求，对受力集中的铰接位置、齿轮啮合位置做了结构加强设计，整体结构紧凑，动力传递路径清晰，可用于木工设备的结构原理展示、虚拟装配验证以及相关改进设计的参考原型，各部件均保留了可编辑的建模参数，方便后续根据实际加工需求调整尺寸参数与结构布局。
