单坡面连栋式农用温室钢架结构设计

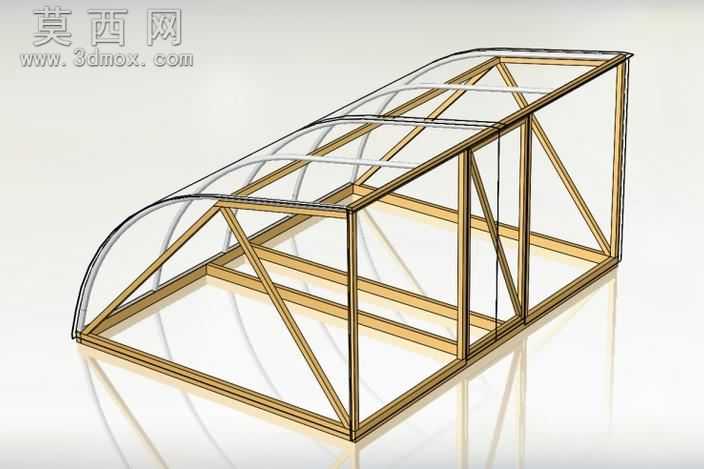

本作品为单坡面单侧采光温室的钢架主体结构三维模型，建模过程严格遵循农业设施结构设计规范，在三维建模环境中完成全参数化尺寸驱动搭建，整体结构比例协调，各构件连接关系完全还原实际加工装配逻辑。建模阶段首先完成底部矩形承载底框的搭建，采用等截面矩形型材作为底梁构件，通过共线、重合等装配约束完成底框的矩形闭合拼接，保证底框平面度符合安装基准要求。主体竖向支撑部分采用等距排布的竖向立柱作为主要承重构件，每两对立柱之间增设斜向三角支撑肋，通过三角形稳定结构原理提升整体框架的抗侧倾、抗荷载能力，避免框架受外力出现形变。采光面采用圆弧拱形弯管作为屋面支撑骨架，拱形弯管两端分别与底框前端、顶部横向横梁做固定连接，多道拱形弯管沿温室进深方向等距排布，弯管之间增设多道纵向连接拉杆，将分散的拱形骨架串联为整体屋面支撑体系，保证屋面覆盖材料安装后具备足够的张紧支撑力。模型渲染阶段为金属框架构件赋予哑光浅金金属材质，还原热镀锌钢架的真实质感，场景添加柔和漫反射环境光，搭配底部柔光反射效果，清晰呈现各构件的空间位置与连接细节，无多余装饰元素干扰结构展示。设计过程中充分考虑温室的实际使用需求，后侧采用全竖向封闭框架结构，可配套安装保温围护板材，减少冬季热量流失，前侧拱形面为全采光面，可适配塑料薄膜、阳光板等多种透光覆盖材料，整体框架无冗余构件，在保证结构强度的前提下尽可能减少材料用量，降低生产搭建成本，各构件连接节点均采用常规焊接或螺栓连接方式，完全符合实际加工生产的工艺要求，可直接用于温室搭建的结构参考、物料统计与施工指导。
