对齐式定位夹紧工装结构三维设计

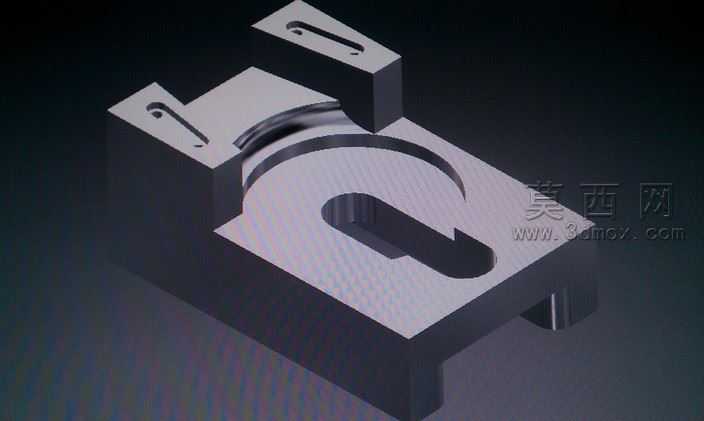

本作品为对齐式定位夹紧工装的三维结构设计，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以基准坐标系为定位原点，绘制工装主体基座的二维截面草图，通过拉伸凸台命令生成基座的基础实体，针对基座上的对齐导向槽结构，采用切除拉伸命令精准加工出长圆形导向通槽，槽体边缘做0.5mm的倒角过渡处理，避免工装使用过程中出现应力集中与棱边划伤问题。建模过程中对两个对称分布的夹紧定位块做镜像特征处理，保证两个定位块相对于基座中心轴线的位置度公差控制在0.02mm以内，满足工装的对齐定位精度要求，定位块上的锁紧槽采用斜度切除设计，可在工件装入后通过楔形锁紧力实现快速对齐固定，无需额外复杂锁紧操作。材质配置阶段，为工装主体赋予硬质合金钢材质参数，调整金属材质的漫反射、粗糙度与高光参数，还原金属加工件的哑光磨砂质感，对基座上的弧形定位面做单独的材质细分，模拟精加工后的表面光洁度效果。渲染阶段采用三点布光方案，主光源从斜上方45度角投射，突出工装的立体结构层次，辅助光源补亮暗部区域避免结构细节被阴影遮挡，背景采用深灰色渐变背景，让金属材质的工装主体视觉焦点更加突出。结构设计上，该工装以中心弧形定位面为核心对齐基准，两侧的导向槽可适配不同规格的锁紧连接件，底部的支撑凸台保证工装放置时的平面度，整体结构无冗余设计，所有特征均服务于工件快速对齐、精准定位、稳定夹紧的功能需求，设计过程中反复调整定位块的开合角度与导向槽的行程长度，确保工装操作便捷性与定位可靠性的平衡，可直接应用于机加工工序中的工件对齐装夹场景，有效提升工件装夹的对齐效率与定位精度。
