CF管弯管成型工装夹具三维设计

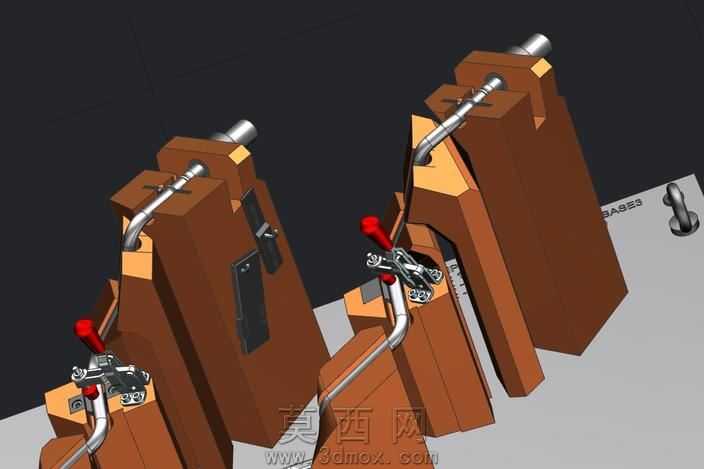

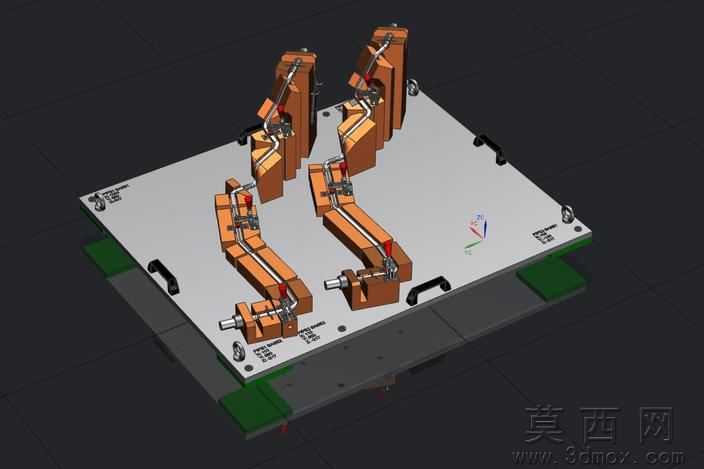

本作品为CF管弯管加工专用工装夹具的三维设计成果，建模阶段依托NX平台完成全参数化结构搭建，从基准底板开始逐步完成各功能模块的特征构建，严格遵循弯管加工的定位基准原则，将管路的空间走向完全复刻到夹具的定位型面中。模型渲染阶段采用哑光金属材质模拟工装主体的钢制加工件质感，对定位块、夹紧组件分别赋予不同的材质表现，区分加工面与非加工面的视觉差异，底板上的搬运把手、定位销孔、安装基准标识均按照实际加工工艺要求做了细节还原，整体渲染效果清晰展现工装的装配关系与功能分区。从结构设计来看，整套工装采用一体化基准底板作为承载基础，四组弯管定位夹紧单元对称布置在底板上，可同时完成四根CF管的弯管定位装夹，每个定位单元都按照CF管的弯曲走向设计了仿形定位槽，匹配管路的外径尺寸保证定位精度，夹紧组件采用快速压接结构，在管路的直线段与弯曲拐点处分别设置压紧点，避免弯管过程中管路出现位移、形变问题，底板边缘设置的吊装把手与底部减震垫结构，兼顾了工装的转运需求与加工过程中的稳定性。设计思路围绕CF管弯管加工的批量生产需求展开，摒弃传统单管装夹的低效模式，采用多工位同基准设计，保证同批次加工的CF管弯曲角度、空间尺寸一致性，仿形定位块的模块化设计可根据不同规格的CF管快速更换定位组件，提升工装的适配范围，所有夹紧元件的操作位置都设置在工装外侧，方便操作人员快速完成装夹拆卸，有效降低弯管工序的辅助时间，提升加工效率，同时在定位型面的设计中预留了管材弯曲的形变余量，避免弯管过程中管材与定位块发生卡滞、挤压变形问题，整套工装的结构紧凑，各运动部件无干涉，完全满足实际机加工装夹的使用要求。
