可调式后方线圈定位工装结构设计

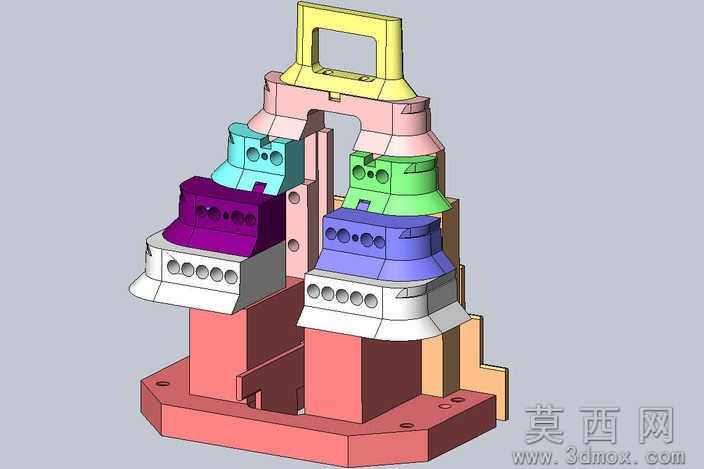

本作品为可调式后方线圈定位工装的三维设计成果，整体采用模块化分层结构设计，通过三维建模软件完成全参数化建模，各部件间的装配关系、运动间隙均经过严谨校核，确保实际生产中的装配可行性与调节顺畅度。模型主体底座采用一体式承托结构，底部预留多组安装定位孔，可适配不同规格的生产线安装工位，底座上方设置左右对称的双列调节工位，每个工位沿垂直方向设置多层阶梯式定位模块，不同层级模块分别对应不同规格线圈的定位基准，模块间通过卡槽与定位销实现快速拆装更换，无需额外工具即可完成适配规格的切换。顶部设置一体化提手结构，采用符合人体工学的弧形过渡设计，表面做防滑纹理处理，方便工装整体的转运与工位调整。各功能模块分别赋予不同的区分色进行渲染展示，底座采用沉稳的珊瑚红色承托结构，中层定位座分别采用紫色、蓝色、青色、绿色等差异化配色，直观区分不同调节档位的功能模块，顶部提手采用明黄色高亮设计，既提升了模型的视觉辨识度，也方便实际生产中快速识别操作部位。各定位模块表面根据线圈的接线端位置预留对应数量的定位孔与避让槽，孔位精度按照IT7级公差进行参数设定，确保线圈安装后接线端位置准确，不会出现干涉错位问题。整体结构设计充分考虑了工装的通用性与可调性，通过更换不同层级的定位模块，可适配至少四种不同尺寸规格的后方线圈装夹定位需求，大幅降低了多规格产品生产所需的工装投入成本，同时对称式双工位设计可同时完成两组线圈的定位装夹，有效提升生产装配环节的作业效率。模型各部件均做了圆角过渡处理，避免尖锐边角造成操作安全隐患，同时兼顾了结构的力学性能，在保证整体刚性的前提下对非受力部位做了轻量化挖槽设计，降低工装整体重量，方便操作人员挪动调整。
