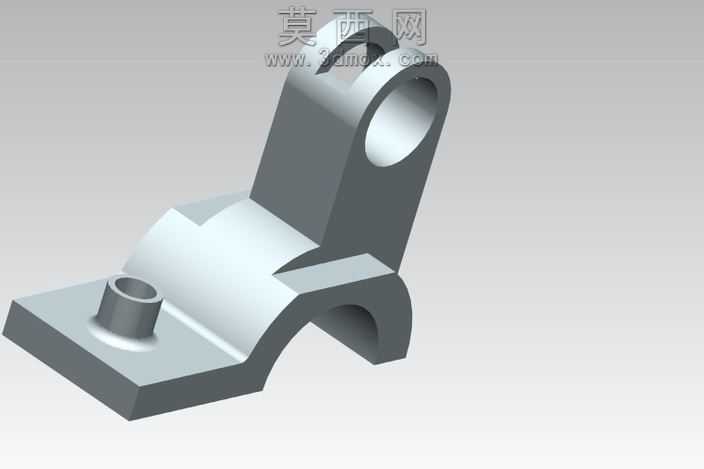

带安装座铰接式支撑连接构件

本构件采用三维参数化建模方式完成全流程设计，建模初始阶段先梳理整体功能逻辑，将构件拆分为底部安装基板、中部弧形过渡承托结构、上部带铰接孔的立臂、基板表面定位凸台四个核心功能模块，按照从下到上的基准对齐原则逐步搭建特征。建模过程中优先绘制底部安装基板的二维草图，精准约束基板的长宽尺寸、边角过渡圆角参数，通过拉伸命令生成基板基础实体后，在基板上表面定位凸台的安装位置，绘制凸台截面草图并拉伸成型，同时对凸台与基板的衔接位置做圆角过渡处理，避免应力集中问题。中部弧形承托结构采用草图扫掠结合布尔运算的方式生成，精准控制弧形面的曲率半径，保证弧形结构与上下部分的衔接顺滑无突兀棱角，同时匹配构件实际装配时的避让需求。上部立臂建模时先确定铰接孔的中心轴线位置，以轴线为基准绘制立臂的侧面轮廓草图，拉伸生成立臂实体后通过打孔命令生成贯穿式铰接孔，对孔口边缘做倒角处理，去除锐边的同时提升铰接装配时的导向性。材质配置上选用常用的工程结构钢材质，调整材质的金属粗糙度、反光度参数，渲染时采用柔和的环境光搭配定向主光源，清晰呈现构件各部分的结构轮廓、曲面过渡细节与棱边倒角特征，还原金属零件的真实质感。结构设计上充分考虑实际使用需求，底部平整的安装基板可通过紧固件实现与安装基面的稳定贴合，基板上的定位凸台可实现装配时的快速对位，避免安装错位；中部弧形结构既可以减轻构件整体重量，又能为配套的弧形杆件提供容纳与支撑空间；上部立臂的铰接孔可与配套销轴配合，实现与其他活动构件的铰接连接，满足机构转动、角度调节的功能需求。整体建模过程严格遵循机械设计的公差配合要求，各特征的尺寸参数均经过合理性校验，相邻结构的衔接处均做了圆角或倒角处理，既提升了构件的结构强度，也符合实际机械加工的工艺要求，可直接用于后续的工程分析、装配模拟与加工出图环节。
