锻造工艺用离别元素结构三维设计

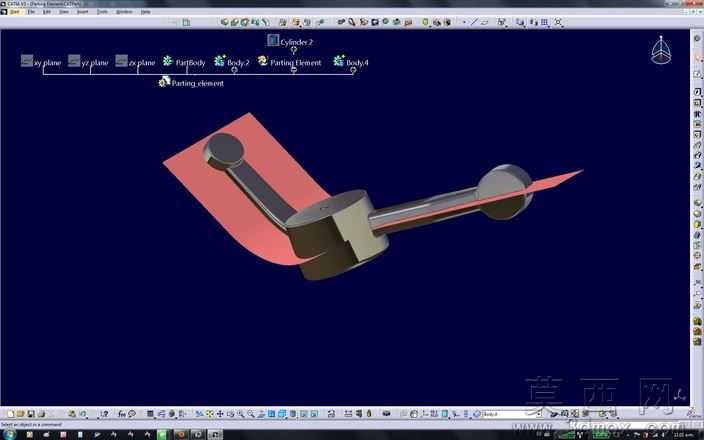

本作品是面向锻造工艺场景设计的离别元素结构三维模型，整体建模过程依托三维设计软件完成，从核心功能需求出发搭建完整的结构逻辑。建模初期首先明确离别元素在锻造流程中的核心作用，即通过精准的角度划分与分区界定，完成模具型腔、型芯的结构拆分，为后续锻造工序中的模具开合、锻件脱模提供可靠的结构参考。建模过程中先完成基准平面的搭建，依次创建固定基准、分型基准等参考要素，确保后续特征搭建的位置精度符合工艺设计要求。主体结构建模采用实体特征与曲面特征结合的方式，对于连接臂、回转基座等规则受力部件，采用拉伸、旋转、倒角等实体特征完成基础造型，保证结构的刚度表现符合实际工况需求；对于核心的分型面部分，采用曲面拉伸、曲面修剪、曲面缝合的方式完成红色分型面的构建，精准还原不同分区的角度过渡关系，确保分型面能够完整分割模具的型腔与型芯区域。材质渲染阶段针对不同部件做了区分设置，金属结构部件赋予哑光金属材质，还原锻造工装的金属质感，分型面部分采用半透明的红色材质，与金属主体形成清晰的视觉区分，方便查看分型位置与结构的配合关系，回转连接部位做了细节的材质区分，突出铰接结构的运动属性。结构设计上重点考量了角度分析与分区线的合理性，通过调整分型面的倾斜角度、分区边界的走向，确保锻造过程中模具开合不会出现结构干涉，同时能够让锻件成型后顺利从型腔中脱出，连接臂与回转座的铰接结构预留了合理的配合间隙，还原实际工装的运动自由度。整个模型的特征树逻辑清晰，从基准参考到主体特征再到细节修饰依次排布，所有特征参数均可编辑调整，方便使用者根据实际的锻造产品尺寸、模具规格修改对应的角度参数与分区范围，适配不同的锻造模具设计需求，模型完整呈现了离别元素在锻造模具设计中的应用逻辑，能够帮助使用者理解分型结构的设计思路与角度分区的核心作用。
