法兰连接式双十字轴万向传动结构

项目分类:通用机械零部件 发布时间:2024-09-25 ID:775969
  • 法兰连接式双十字轴万向传动结构
  • 法兰连接式双十字轴万向传动结构

  在各类需要补偿两轴间角度偏移、轴向窜动的传动场景中,这类双法兰十字轴万向节是应用极广的基础传动部件,从工业流水线的动力传输单元、重型工程机械的行走传动系统,到小型非标设备的动力接驳位置,都能见到这类结构的身影。不同于刚性联轴器对两轴同轴度的严苛要求,十字轴万向节可以在主动轴与从动轴存在一定夹角的工况下稳定传递旋转扭矩,单节万向节的允许轴间夹角通常在15°到25°区间,双节串联布置时还可通过相位匹配抵消单节传动带来的转速波动,实现等速传动效果。

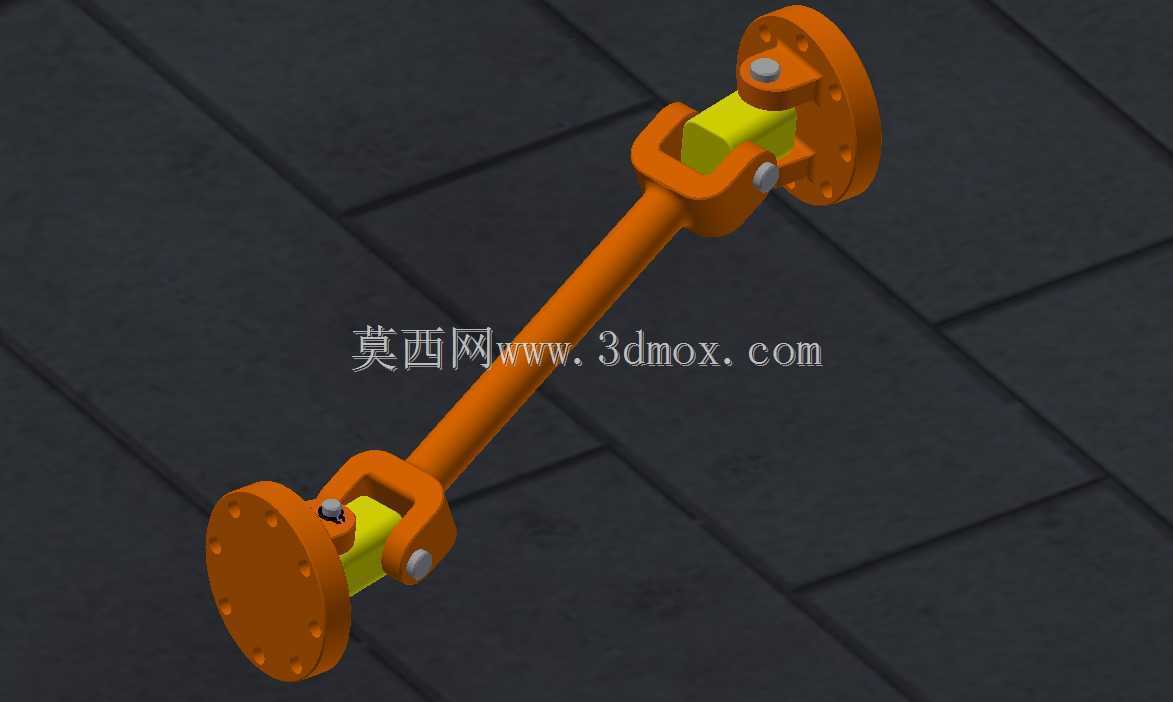

  从结构设计逻辑来看,这套万向传动结构两端采用标准圆形法兰作为连接接口,法兰端面均匀分布螺栓过孔,可直接与动力输出端、负载输入端的配对法兰通过螺栓锁紧,安装时无需额外加工复杂的轴头连接结构,适配性更强,能快速完成传动链路的接驳与拆卸维护。中间的长杆传动轴采用等截面实心圆钢构型,在保证抗扭截面系数满足额定扭矩传递要求的前提下,尽可能降低自身转动惯量,减少高速传动时的动不平衡量。两端的万向节叉与十字轴配合位置,设计有销轴定位结构,十字轴的四个轴颈分别嵌入两个万向节叉的安装孔内,可实现绕十字轴中心的多方向摆动,以此补偿安装过程中产生的轴线不对中误差,或是设备运行过程中因机架形变、负载位移带来的轴间角度变化。

  实际选型应用时,需要重点关注几个核心安装边界参数:首先是两端法兰的连接尺寸,包括法兰外径、螺栓孔分布圆直径、螺栓孔数量与单孔直径,这些参数直接决定了该万向节能否与现有设备的接口匹配;其次是传动轴的总长度,即两端法兰端面之间的距离,需要根据传动链路的实际跨距选定,过长的传动轴会带来临界转速下降的问题,过短则无法满足安装空间的补偿需求;再者是单节万向节的最大摆角范围,需要结合实际工况中两轴的最大偏移角度来确认,避免运行过程中万向节叉出现结构干涉,导致部件卡滞或断裂。

  在功能特性层面,这类十字轴万向节的扭矩传递依靠十字轴轴颈与节叉的接触承压实现,相比花键滑动式的连接结构,法兰连接的形式传动刚性更强,传动背隙更小,适合对传动精度有一定要求的中低速重载场景。日常运维中,十字轴的轴颈位置通常需要预留润滑脂加注通道,定期补充润滑脂来降低转动副的摩擦磨损,延长部件使用寿命。设计建模过程中,需要重点校验十字轴的轴颈强度、万向节叉的叉臂抗弯强度,以及传动轴的扭转强度,确保在额定冲击扭矩下不会出现塑性变形;同时要做运动仿真干涉检查,确认在最大允许摆角下,两个万向节叉的端面不会发生碰撞,转动全程无卡滞点。

  不同于精密设备用的微型万向节,这类带法兰的长轴万向节更多面向工业通用传动场景,结构简单可靠,维护成本低,对安装精度的容错率高,在很多现场安装条件受限、无法保证两轴严格对中的传动点位,替换刚性联轴器使用这类万向节,可大幅降低轴承端的附加径向载荷,减少动力端与负载端的轴承磨损速度,提升整套传动系统的运行稳定性。建模时所有配合面的公差需要按照传动件的通用公差标准设定,法兰端面的垂直度、十字轴安装孔的位置度都要控制在合理公差带内,避免加工装配后出现转动阻力过大、传动异响等问题。
