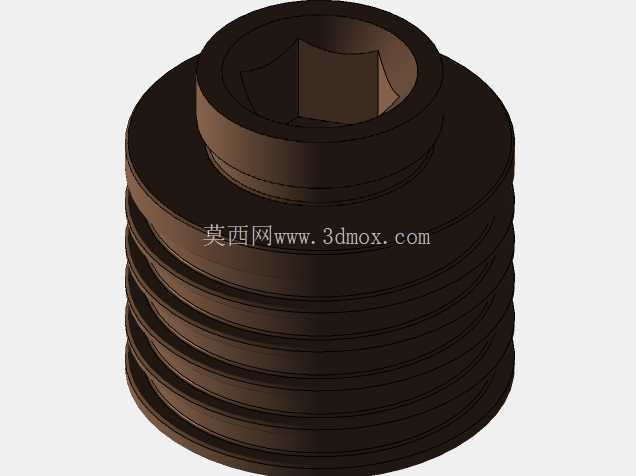

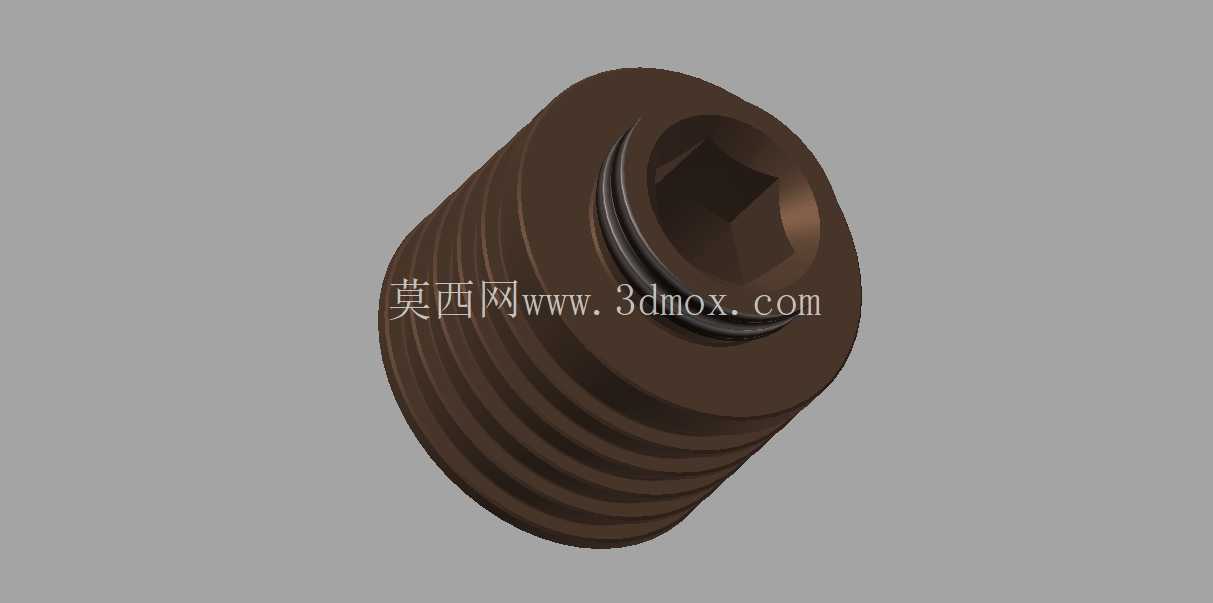

青铜材质内六角外螺纹车削连接器

在液压油路集成块、小型气动控制回路、中低压流体输送管路的连接场景中，这类带内六角驱动端的外螺纹青铜连接器是十分常用的密封连接件，尤其适配需要频繁拆装、同时要求一定耐腐蚀性的工况。青铜材质本身具备良好的自润滑性与抗海水、弱腐蚀介质侵蚀的特性，在船舶辅机管路、化工小型取样回路、机床润滑系统的油路堵接与转接场景中，相比普通碳钢连接件能大幅降低锈蚀咬死的概率，减少后期维护的拆卸难度。

从结构设计逻辑来看，该连接件采用外螺纹加端部内六角的组合形式，完全围绕现场装配的实际需求展开。外螺纹选用公制M18x1.5的细牙规格，细牙螺纹的螺距更小，螺纹升角更低，连接后的自锁性能更优，在存在小幅振动的设备管路中不容易出现松脱，同时细牙螺纹的牙型高度更小，对安装基体的壁厚要求更低，适合在壁厚有限的阀块、薄壁壳体上开设安装孔，不会因为螺纹攻丝深度过大削弱基体的结构强度。端部的内六角驱动结构，相比外六角结构可以将整个连接件的外形控制在螺纹大径的圆周范围内，安装时不需要在连接件周边预留外六角扳手的摆动空间，在布局紧凑的集成阀组、密集排布的油路板上，相邻连接件的中心距可以做到更小，有效提升整个管路集成块的空间利用率，这也是这类内六角螺纹连接件在紧凑型液压阀岛、小型气动控制模组中被大量使用的核心原因。

尺寸参数的设定完全贴合实际安装边界要求，整体高度控制在26mm，意味着安装时需要在基体上预留的螺纹旋合深度不低于20mm，留出足够的螺纹啮合长度保证连接强度，同时端部不会突出安装面过多，避免与周边的管路、其他元器件产生干涉。直径尺寸标注的27.9mm公差带控制在+0.1mm范围内，这个尺寸对应的是螺纹端部的密封配合面直径，当采用端面铜垫或者组合密封垫圈进行密封时，这个尺寸的公差直接决定了密封垫圈的压缩量是否处于合理区间：如果尺寸偏小，密封垫压缩量不足会出现介质渗漏；如果尺寸偏大，密封垫过度压缩会出现永久变形，下次拆装时就会失去密封效果，0.1mm的正公差设计刚好能保证密封垫圈的压缩率维持在15%-25%的最优区间，兼顾密封可靠性与重复拆装的使用寿命。

加工方式选用车削工艺，也是结合零件结构与材质特性做出的合理选择。青铜材质的切削性能优异，车削加工时可以获得很高的表面光洁度，螺纹牙型的加工精度更容易保证，不需要后续的二次打磨或者滚压处理就能满足螺纹配合的公差要求；同时整个零件属于回转体结构，所有结构特征都可以在一次车装夹中完成加工，除了端部内六角需要后续铣削或者冲压加工外，外圆、螺纹、端面都能在车序中成型，加工工序短，批量生产时的成本控制优势明显。车削加工形成的端面密封面，表面粗糙度可以稳定达到Ra1.6以下，和密封垫圈贴合时不会出现微观的渗漏间隙，不需要额外的端面研磨工序就能满足中低压工况下的密封要求。

在实际选型应用中，这类连接器常被用作油路堵头、低压回路的测压点转接、小型气路的终端堵接，使用时只需要在安装孔端部加工出对应的密封沉孔，放置适配规格的组合密封垫，用内六角扳手将连接件旋入到规定扭矩即可，不需要额外的螺纹密封胶或者生料带辅助密封，拆装过程十分便捷。针对存在持续振动的工况，还可以在螺纹部位涂抹少量的螺纹锁固剂，进一步提升防松性能，由于青铜材质和常见的铝合金、铸铁基体材料不会产生电位腐蚀，长期使用后也不会出现螺纹粘连的问题，后期维护拆卸时不会出现拧断、滑牙的情况，能有效降低设备运维的备件损耗与人工成本。在三维建模过程中，这类零件需要重点关注螺纹收尾的退刀槽尺寸、内六角的深度与对边公差、端面密封面的平面度要求，这些细节直接决定了加工出来的零件能否顺利装配、满足密封要求，建模时不能只做简化的螺纹装饰线，要把退刀槽、内六角的倒角、端部的导向锥这些工艺特征都还原出来，才能给后续的加工出图、装配干涉检查提供准确的模型依据。
