M12螺纹E12-DS20漫反射光电检测元件

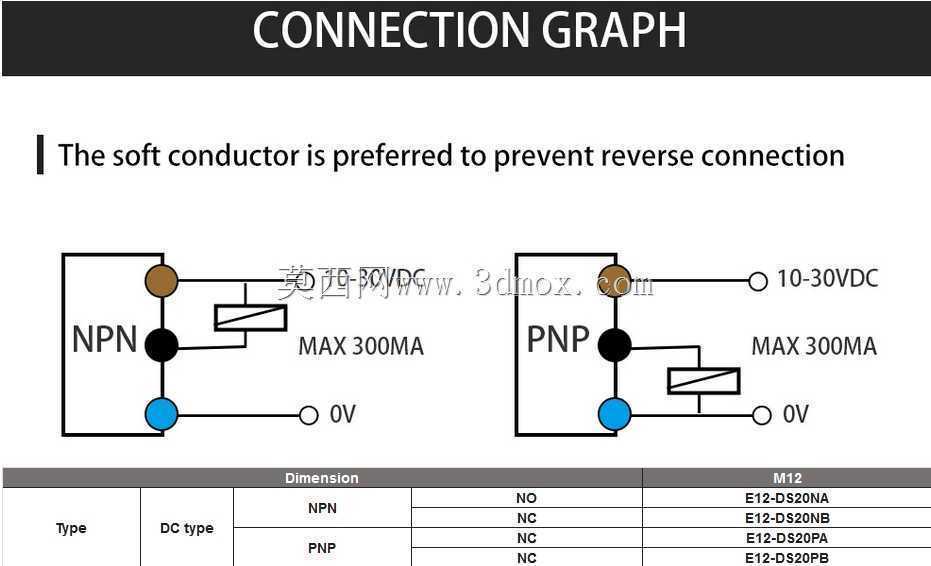

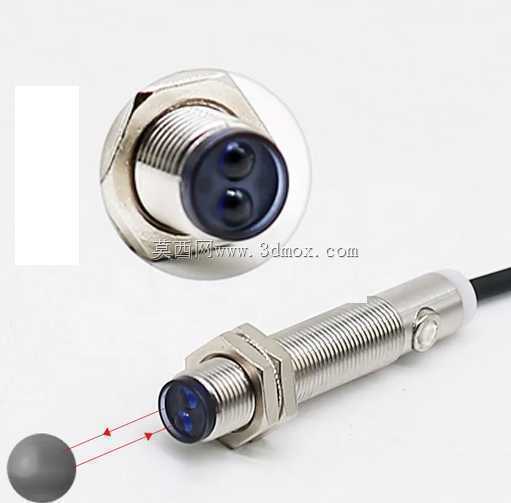

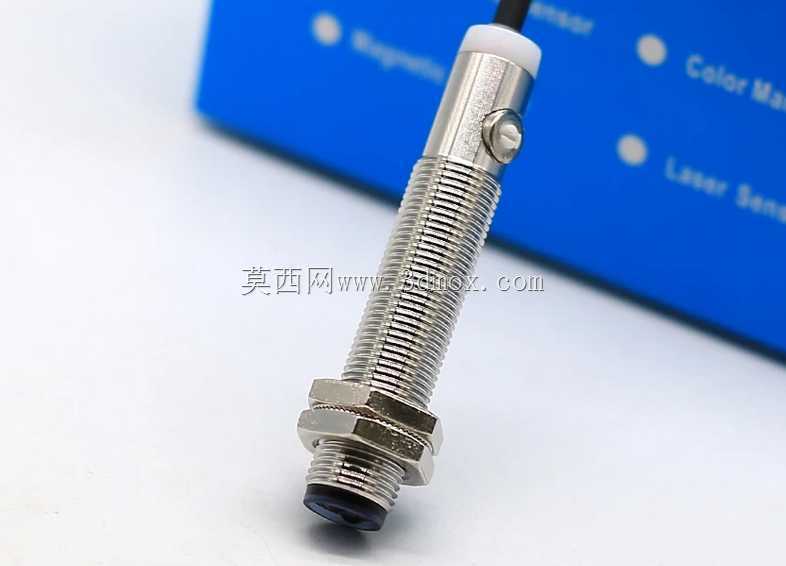

　　做自动化产线改造的这几年，漫反射光电开关是我选型库里用得最频繁的检测元件之一，尤其是M12规格的圆柱型产品，不管是输送线工件到位检测、装配工位物料有无判断，还是小型设备的限位触发，都能看到它的身影，这次建模的E12-DS20款漫反射光电，就是针对常规近距离检测场景做的标准化结构设计。先从实际安装场景说，这类M12圆柱型传感器最常见的安装方式是通过配套的两个六角锁紧螺母，固定在设备机架的12mm通孔或者专用安装支架上，螺纹段长度预留了足够的调节余量，现场调试的时候可以根据实际检测距离前后滑动调整感应头位置，调整到位后拧紧两端螺母就能完全锁死，不会因为设备运行的震动出现位置偏移。感应端做了内凹的双镜头设计，一个负责发射调制红外光束，一个负责接收被测物体反射回来的光线，这种结构比外凸镜头的抗磕碰能力强很多，车间里偶尔有工件剐蹭也不会直接损伤光学镜片，日常维护只需要定期擦干净镜头表面积攒的切削液雾、灰尘就行，不用频繁校准光轴。整个壳体用的是镀镍黄铜材质，表面做了钝化处理，抗一般工业环境的油污、弱腐蚀没问题，尾部出线位置做了应力释放结构，接好线之后即使走线的时候有弯折拉扯，也不会扯断内部的接线引脚，出线方向和壳体轴线平行，不会额外占用径向安装空间，在狭窄的设备腔体内布线也很方便。建模的时候我特意把所有安装相关的尺寸都做了精准还原，螺纹部分是标准M12×1公制螺纹，牙型角60度，和市面上所有同规格的安装螺母、支架完全通用，

　　感应头端面到尾部出线端的总长度控制在常规安装位的适配范围内，不会出现装上去之后尾部顶到设备内壁的情况，六角调节螺母的对边尺寸也是标准件尺寸，现场用普通19号开口扳手就能拧动，不需要专用工具。从功能逻辑上看，这款漫反射传感器不需要在被测物体对面加装反射板，只要被测物体进入20mm的有效检测距离范围内，表面反射的光线强度达到接收阈值，传感器就会输出开关信号，不管是金属、塑料、纸张还是深色的橡胶工件，只要表面不是完全吸光的特殊材质，都能稳定触发，比对射型传感器省了一半的布线和安装工作量，特别适合输送线上的小件到位检测，比如小五金件分拣、包装盒计数、装配工位的缺件检测这些场景，安装的时候只需要在一侧固定传感器就行，

　　不用在机架对面做额外的安装结构。设计的时候我也考虑了实际建模的复用性，整个模型把壳体、光学镜头、锁紧螺母、尾线都做了独立的实体特征，后续如果要做同系列不同检测距离的衍生型号，只需要调整内部电路段的长度参数，不用重新绘制整个外壳结构，螺纹部分做的是真实扫描的螺旋实体，不是贴图效果，做装配干涉检查的时候能准确判断螺纹和安装孔的配合间隙，不会出现虚拟装配没问题实际装不上的情况。另外感应端的镜头做了半透明的材质区分，做设备渲染的时候能直观看到光学检测面的位置，方便给客户做方案演示的时候标注检测方向，尾线部分做了自然的弯曲弧度，不是生硬的直杆，放到设备装配体里更贴近实际安装的状态，不会显得很假。平时做设备方案的时候，

　　很多新手工程师容易忽略传感器的安装边界，比如把传感器装在离运动部件太近的位置，或者没预留螺母拧紧的操作空间，我在做这个模型的时候特意把锁紧螺母的最大回转半径、扳手操作需要的空间都在模型里做了隐含的尺寸参考，把传感器装配到设备模型里的时候，只要预留出对应的空间，现场安装就不会出现扳手伸不进去没法拧紧的问题。还有感应面的朝向，模型里我在感应端做了微小的标记特征，装配的时候能快速判断检测方向，不用反复翻看选型手册确认发射端的位置，能节省不少装配建模的时间。这类漫反射光电在3C电子装配、包装机械、小型输送设备上的用量特别大，标准化的M12结构几乎是行业通用规格，不管是替换老设备上的损坏元件，还是新设备设计选型，这个尺寸的模型都能直接调用，不用每次都重新测绘绘制。
