GTB6-DC30方形背景抑制光电感应开关

　　在自动化产线的工位定位、物料到位检测场景里，这类方形光电感应开关的出镜率一直很高，不同于普通漫反射光电容易受背景反光干扰的问题，带背景抑制功能的型号，能精准区分检测范围内的目标物和后方背景，哪怕背景是亮面金属、白色反光板材，也不会出现误触发的情况，这也是很多装配线、输送线选型时优先选这类产品的核心原因。

　　从实际使用的角度看，这款感应开关的检测距离覆盖30cm区间，刚好适配大部分输送线料盒检测、工位工件到位判断、机械手取放料限位的场景，不需要额外搭配反光板，对射式光电需要两端对齐安装的麻烦也能省掉，单侧安装就能完成检测，在设备内部走线空间紧张、安装位局促的位置，这种单端安装的传感器适配性要强很多。

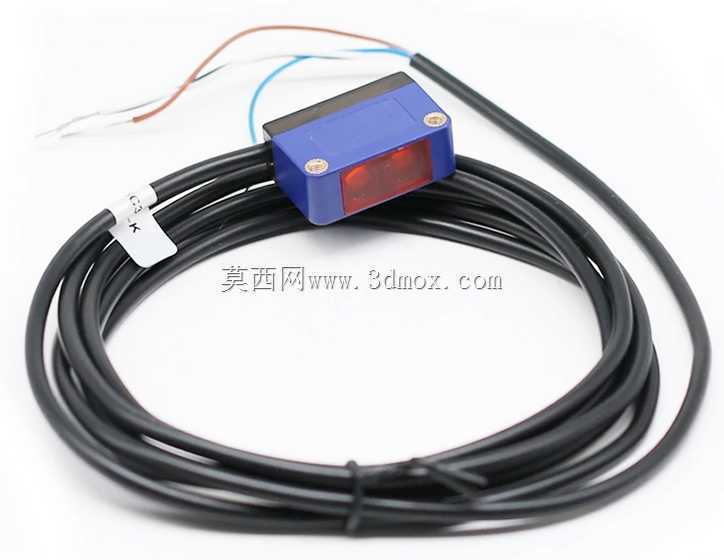

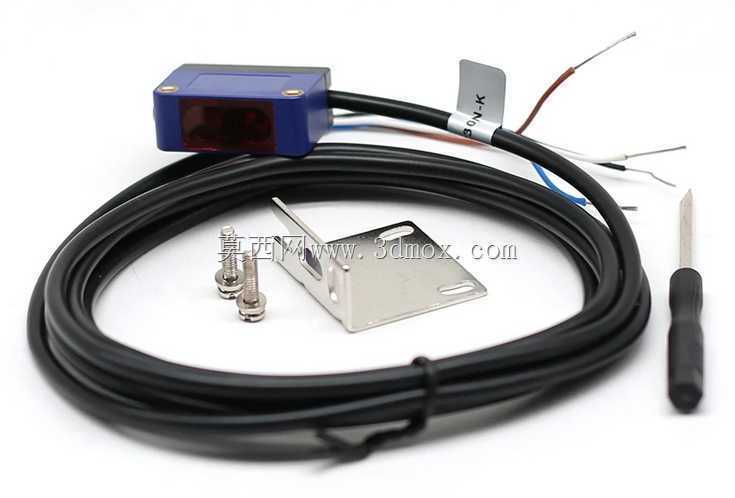

　　外形设计上采用方型壳体，两侧预留了标准的安装孔位，安装孔距适配行业通用的安装支架尺寸，不管是锁在铝型材的槽内，还是固定在设备钣金支架上，都不需要额外做定制转接件，壳体的出线方向做了应力释放结构，配套的线缆外层是耐油耐磨的PVC材质，在车间有少量切削液、油污的环境里，线缆外皮不会轻易出现老化开裂的问题，感应面做了内凹设计，能避免安装或者工件剐蹭的时候直接刮花光学镜片，减少日常使用里的维护成本。

　　做三维建模的时候，要重点注意几个安装边界的尺寸：首先是壳体的整体长宽高，安装孔的中心距要和实际产品一致，不然导出工程图加工支架的时候会出现孔位对不上的问题；其次是出线端的线缆弯曲半径，在做设备布线装配模拟的时候，要留够线缆的弯折空间，不能把线缆折到小于最小弯曲半径的角度，避免后期实际装配的时候线缆内部线芯折断；还有感应面的朝向，建模的时候要把光学窗口的位置标注清楚，方便后续做装配干涉检查的时候，确认感应前方没有结构件遮挡检测光路。

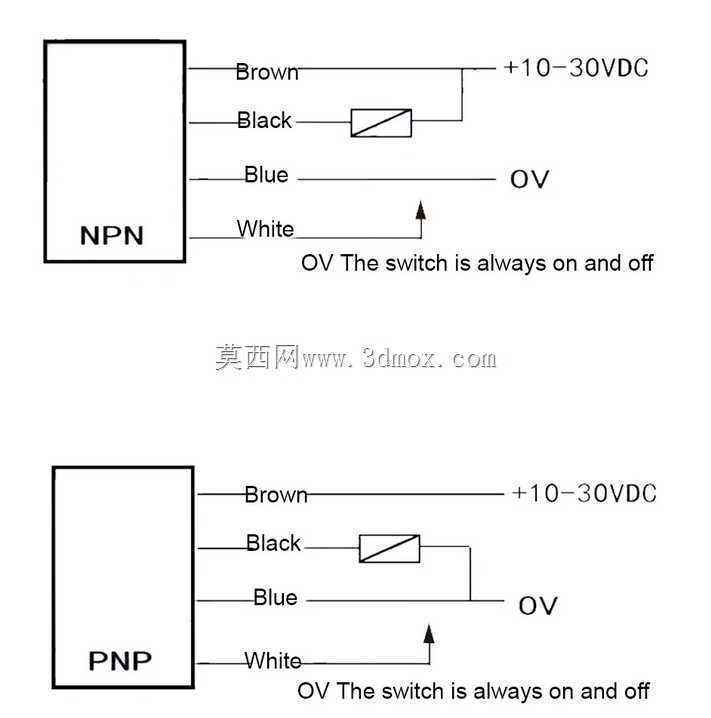

　　功能设计上，这款传感器采用红外检测光源，背景抑制的功能是通过内部的光学结构和信号处理算法实现的，不管检测物是深色的橡胶件、还是浅色的塑料件，只要在设定的检测距离内，都能稳定输出信号，不会因为被测物颜色差异出现检测距离漂移的问题，输出的开关信号可以直接对接PLC的输入点，不需要额外加信号转换模块，NPN/PNP通用的接线设计也能适配不同厂家的控制系统，不用因为输出类型不匹配额外更换型号。

　　在实际设备调试的时候，这类传感器的灵敏度调节旋钮做在壳体侧面，不用拆外壳就能用小螺丝刀调整检测距离，调试的时候可以根据现场的实际安装位置，微调检测的阈值，避开后方的设备结构、输送线皮带这些不需要检测的背景，尤其是在多工位密集安装的场景里，相邻传感器的红外信号不会互相干扰，这一点比很多普通漫反射光电的表现要好很多，不会出现相邻两个传感器互相触发导致的信号误判。

　　从结构设计的细节来看，壳体的接缝处做了密封处理，能达到常规工业环境的防护等级，车间里的少量粉尘、飞溅的冷却液不会进入壳体内部影响电路工作，尾部的线缆和壳体连接的位置做了防拉脱结构，哪怕布线的时候不小心拉扯到线缆，也不会把线缆从壳体内部扯出来，减少现场安装时候的损坏概率。整体的尺寸设计非常紧凑，在一些小型自动化设备、非标专机的狭小安装空间里，也能找到合适的安装位置，不会因为传感器体积太大占用过多的设备内部空间。
