ZDM-2HA865型步进驱动装置结构设计

　　在自动化产线的运动控制单元搭建、非标专机的进给系统配置、小型数控设备的轴系驱动选型过程中，步进驱动器是衔接上位控制信号与步进电机执行端的核心电控部件，这款ZDM-2HA865步进驱动装置的三维结构还原，完全围绕工业现场实际安装、接线、散热的真实需求展开，没有多余的装饰性设计，所有结构特征都服务于实际使用场景。

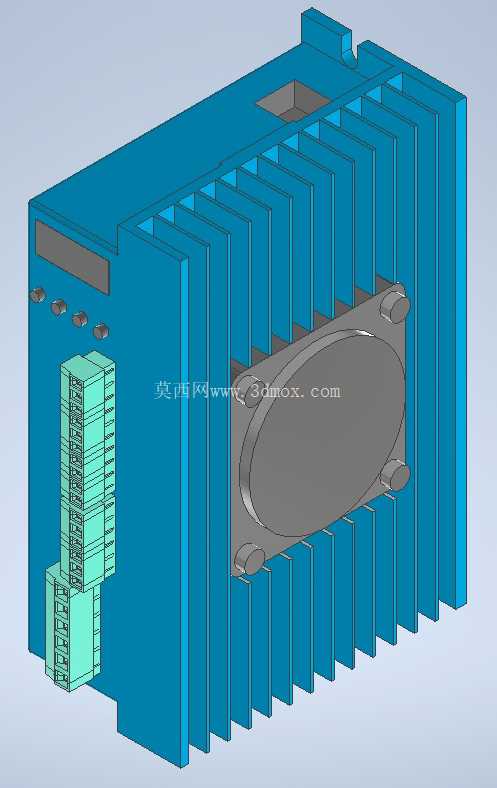

　　从实际应用场景来看，这类驱动器常被安装在设备电控柜的标准DIN导轨上，或是通过本体预留的安装孔直接固定在电控安装板上，周边往往紧邻PLC、开关电源、接线端子排等其他电控元件，因此设计时首先考虑的就是安装边界的兼容性：本体整体采用长方体布局，侧面设置连续的平行散热鳍片，鳍片的高度、间距都经过匹配自然对流散热的参数设定，既保证驱动器满负载运行时功率器件产生的热量能快速通过鳍片扩散到周边空气中，避免因积热导致驱动过流保护、输出扭矩下降，同时鳍片的外边缘做了统一的齐平处理，不会因为局部突出导致安装时与相邻元件产生干涉，也方便运维人员在柜内插拔接线时不会被鳍片棱角划伤。

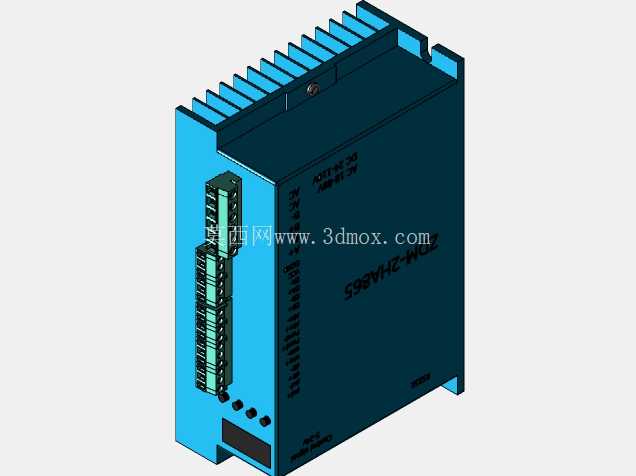

　　接线区域的结构设计完全贴合现场接线的操作习惯：强弱电接线端子采用分区布局，一侧为动力线接线端，对应步进电机的绕组接线，端子排采用带标识的分层结构，每个接线位的间距满足多股铜芯线压接冷压端子后的操作空间，不用刻意倾斜螺丝刀就能完成接线紧固；另一侧为信号控制端，采用插拔式端子排结构，方便设备调试、维护时快速拆装信号线，不用逐根拆线就能完成驱动器的更换，大幅缩短现场故障排查的停机时间。端子排周边预留了足够的走线空间，适配线槽出线的弯折半径，不会出现线缆过度弯折导致线芯断裂的问题。

　　本体正面的状态指示区域做了下沉式设计，对应的状态指示灯嵌入壳体表面，既避免安装、运输过程中磕碰损坏指示灯，也能让运维人员在柜外就能清晰观察到驱动器的供电、运行、故障状态，不用凑近柜体就能快速判断设备运行异常是否由驱动故障导致。壳体的边角全部做了圆角过渡处理，没有尖锐的直角毛刺，既符合电控设备的安全设计规范，也能避免安装过程中划伤操作人员、割破线缆绝缘层。

　　从设计思路上看，整个壳体采用一体化的散热壳体结构，功率器件直接贴合在壳体的散热基底上，减少了导热路径上的热阻，相比额外加装独立散热片的结构，既压缩了整体体积，也提升了长期运行的散热可靠性。壳体上的安装孔位做了沉台设计，固定螺丝锁紧后螺丝头不会突出壳体表面，进一步压缩了安装所需的空间余量，适配电控柜内紧凑的安装环境。端盖与主体的连接采用卡扣加螺丝的双重固定方式，既保证壳体的防护等级，满足工业现场多粉尘、少量凝露的使用环境要求，也方便后期维修时拆开壳体检查内部器件。

　　在安装尺寸的边界设定上，这款驱动器的宽度、高度参数完全匹配主流86型步进电机的配套驱动安装尺寸，能够直接替换同规格的老旧驱动产品，不用重新在电控板上打孔、调整安装位置，降低设备改造的工作量。接线端子的高度、散热鳍片的突出量都经过严格控制，保证安装后柜门能够正常关闭，不会因为元件突出导致柜门无法闭合、挤压线缆的问题。本体上预留的标签粘贴区域为平面结构，方便设备集成商粘贴自定义的轴号标识、接线说明标签，适配不同设备的标识管理需求。

　　不同于消费类电子的外观导向设计，这类工业驱动部件的所有结构特征都围绕可靠性、易用性、兼容性展开，三维建模过程中对每一处安装间隙、接线空间、散热结构的还原，都能为后续的电控柜布局设计、安装干涉检查、运维流程模拟提供准确的数字参照，避免实际装配时出现结构不匹配、操作空间不足的问题，帮助结构设计人员在虚拟调试阶段就排查掉潜在的安装隐患，缩短设备的研发装配周期。
