武藏ML5000X2高精度点胶控制器结构设计

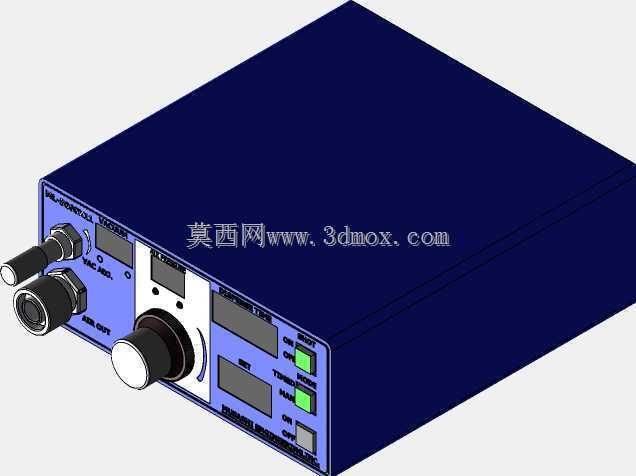

　　在精密电子组装、微小元器件封装、半导体后段封装这类对流体吐出精度要求达到微升级的产线场景里，这类流体分配控制设备是整条点胶工位的核心控制单元，直接决定了涂覆、点注、灌封工序的良率上限。这款控制器的整体结构采用一体化封闭式金属壳体设计，壳体做了圆角钝化处理，既避免车间转运、安装过程中锐边剐蹭操作人员，也能在紧凑的设备机架安装空间内减少磕碰形变，壳体材质选用冷轧钢板做表面喷塑处理，兼顾电磁屏蔽性能与工业场景下的耐油污、耐擦拭需求，能适配SMT车间、小型实验室打样台、自动化设备集成机柜等多场景的安装环境。

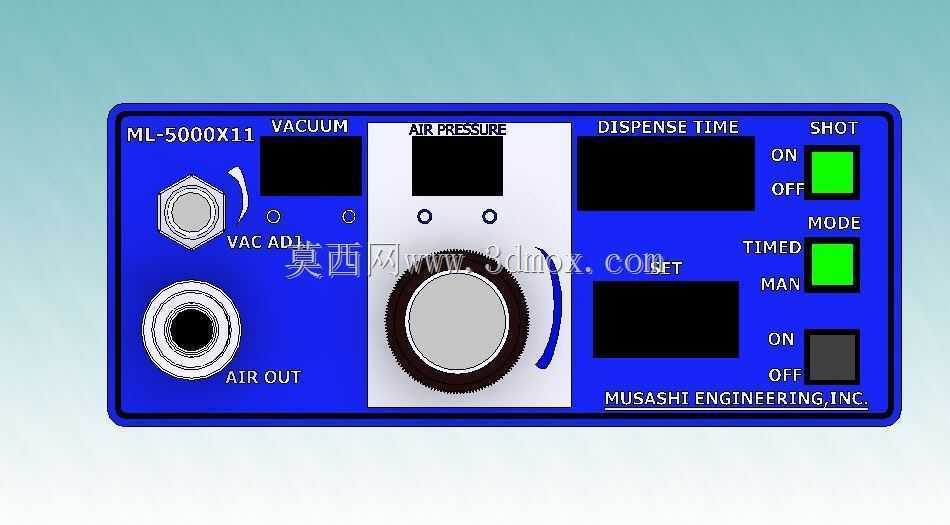

　　从面板功能布局来看，前端操作区按照操作人员的使用频次做了分区排布：最左侧设置两路流体输出接口，采用标准快插式金属接头，可兼容不同口径的输料管路，接头旁预留了气路调节的对应安装位，能实现气压输出的独立微调；接口旁设置大尺寸调节旋钮，旋钮做了滚花防滑处理，旋钮的旋转阻尼经过调校，既不会因为设备运行振动出现参数偏移，也能让操作人员快速完成吐出量、吐出压力的粗调与精调，旋钮旁搭配小型数显窗口，可实时显示当前设定的压力、吐出时间参数，避免参数误设。面板右侧设置两路独立的控制通道，每路通道都配备独立的参数显示窗与功能按键，绿色的状态指示灯可直观反馈对应通道的运行、待机、故障状态，下方的功能按键可完成通道切换、参数锁定、测试吐出等操作，按键采用轻触式工业按键，按键行程适中，使用寿命满足工业场景下高频操作的需求。

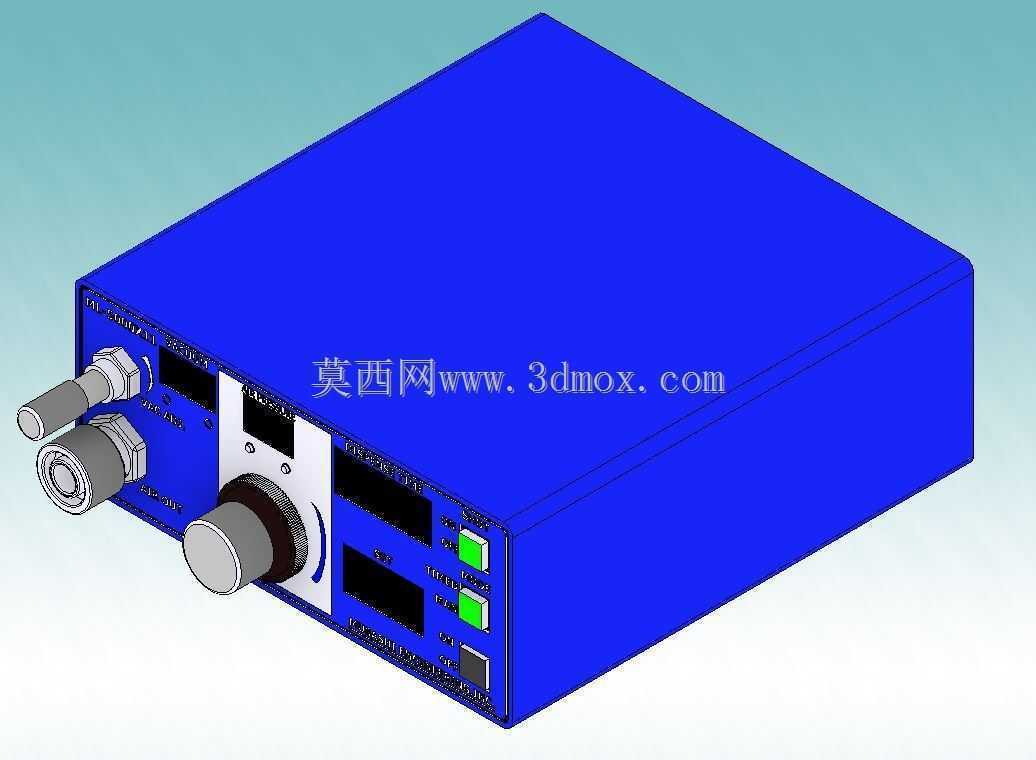

　　从安装边界来看，这款控制器的整体外形为规整长方体结构，底部预留标准的机架安装孔位，既可以直接放置在工作台面作为台式设备使用，也可以通过安装支架固定在标准工业铝型材机架上，设备的侧面预留散热格栅，安装时需要在设备两侧预留不小于50mm的散热空间，避免长时间满负载运行时出现积热问题；设备后部预留电源接口、通讯接口与外部IO接口，可直接对接自动化产线的PLC控制信号，实现与点胶阀、运动平台的信号联动，满足自动化集成的需求。

　　在设计思路上，这款设备的结构完全围绕工业场景的实用性展开，没有做多余的装饰性结构：内部的电路板安装位做了分层设计，将电源板与控制板做物理分隔，减少电源部分对信号控制部分的电磁干扰，提升流体控制的稳定性；壳体的拼接处做了密封胶条预留槽，可阻挡车间内的浮尘、少量飞溅的切削液进入设备内部，提升设备在复杂车间环境下的运行可靠性。面板的接口布局充分考虑了操作人员的接线习惯，所有对外接口都集中在设备后侧与前端左侧，接线后不会遮挡操作面板的显示与按键区域，日常调试、参数调整时不需要挪动设备或者拨开管线。

　　在实际产线应用中，这类双路控制器可同时控制两套点胶阀工作，能大幅提升双工位点胶设备的运行效率，也可实现两种不同流体的独立控制，满足双组份胶水点胶、多工位不同胶量控制的需求；设备的参数调节范围覆盖了从低粘度的瞬干胶、助焊剂到中高粘度的硅胶、锡膏的控制需求，通过更换不同的适配接头与调节输出参数，可适配不同流体的点胶工艺要求。结构设计上充分考虑了日常维护的便捷性，壳体的上盖采用快拆螺丝固定，拆开后即可直接接触到内部的气路组件与电路板，不需要完全拆解设备就能完成滤网更换、气路密封件更换等日常维护操作，降低设备的停机维护时间。
