本田C系列摩托左侧发动机防护盖结构

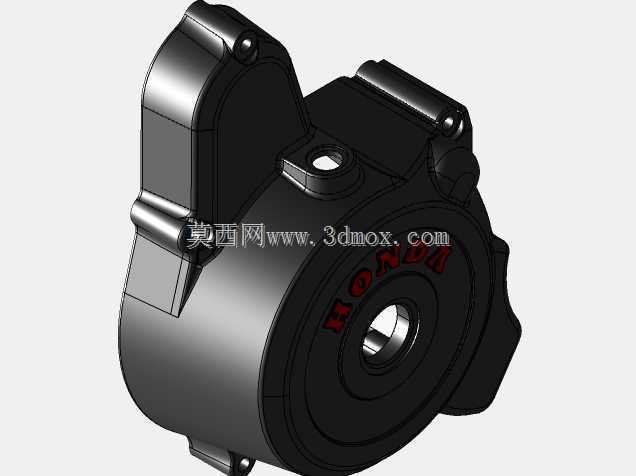

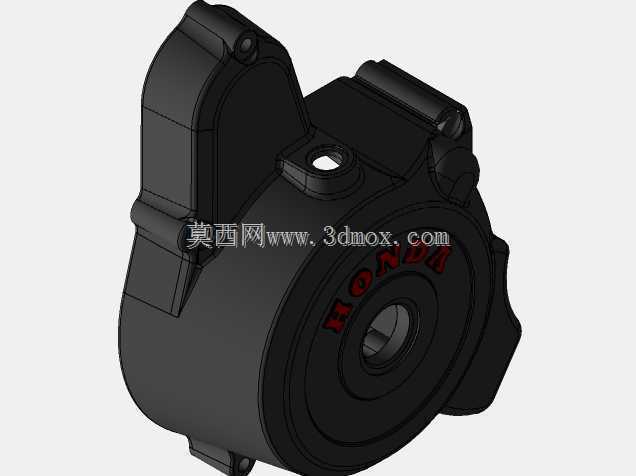

　　这款左侧发动机防护盖，主要适配本田Supra 100、Wave 100、Astral三款小排量弯梁摩托的动力单元左侧舱位，日常骑行场景里，它承担着多重核心防护作用：首先是隔绝路面飞溅的泥沙、积水、碎石对发动机左侧磁电机、启动离合器等外露旋转部件的直接冲击，避免硬质异物卡入旋转副造成部件打齿、密封件破损，其次是阻隔骑行过程中裤脚、鞋带等随身衣物卷入发动机运转部件的安全风险，同时也能对发动机左侧的散热风道形成规整引导，避免乱流降低缸头散热效率。从结构设计逻辑来看，这款护盖采用了一体化压铸成型的壳体结构，整体轮廓完全贴合对应机型左侧的安装基准面，没有多余的外凸结构，避免车辆倾倒时护盖率先受力碎裂，同时也能在压弯过程中预留足够的离地间隙，

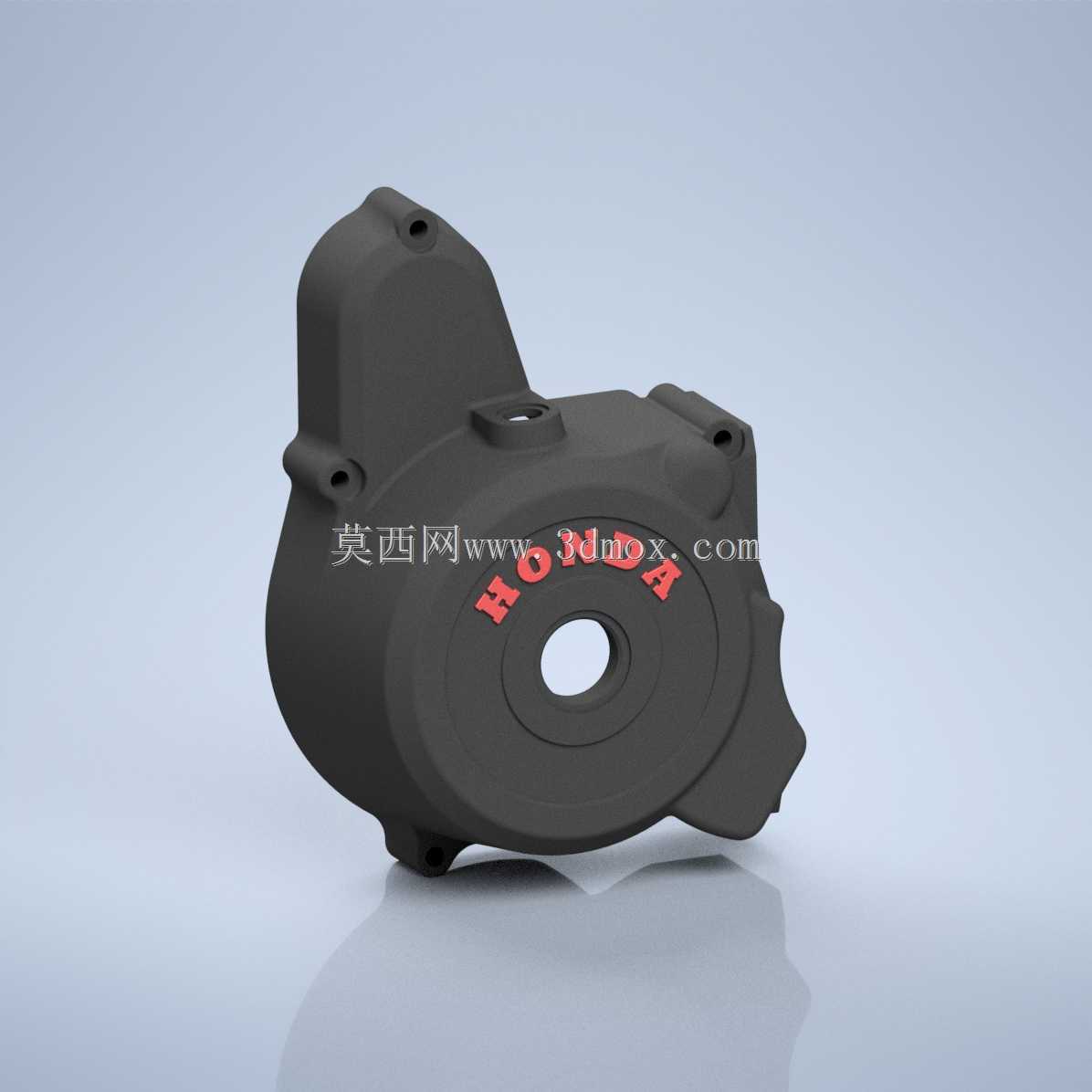

　　不会因为护盖突出磨到地面影响骑行操控。安装边界上，护盖周向布置了4个带加强筋的安装凸台，每个凸台都内嵌了金属衬套，避免螺栓拧紧时压裂压铸铝基体，凸台的孔位同轴度公差控制在0.1mm以内，安装时无需额外修配就能完全贴合发动机壳体的结合面，结合面处预留了2mm宽的密封胶槽，打胶装配后可以有效阻挡雨水渗入磁电机腔。护盖中心的大圆孔是磁电机维护预留口，日常保养时不需要拆下整个护盖，只需要打开孔位的密封端盖就能检查磁电机转子、触发线圈的工作状态，孔位周边做了3mm高的翻边结构，即使高压水枪冲洗车辆，也不会让水流顺着缝隙灌入腔体内。护盖上部的异形凸腔是为了避让发动机左侧的启动惰轮结构，凸腔的壁厚比主体壳体厚1.5mm，

　　因为这个位置靠近车架转向立管，车辆发生正面轻微碰撞时，这个位置会率先接触受力，加厚设计可以避免碰撞时护盖碎裂直接损伤内部的启动齿轮。下部的延伸凸缘一直覆盖到发动机左曲轴箱的底部位置，刚好挡住日常骑行时前轮卷起的碎石直接击打曲轴箱结合面，凸缘边缘做了圆弧过渡，没有尖锐棱角，避免维修时划伤维修人员的手臂。表面的红色标识区域采用了下沉式凹槽设计，标识印刷在凹槽内部，日常擦拭、泥沙冲刷不会直接磨损标识层，长时间使用也不会出现标识脱落的问题。从实际装车验证的角度来看，这款护盖的重量控制在320g左右，相比同类型 aftermarket配件轻了近80g，不会给发动机左侧增加额外的悬置重量，避免长期震动出现安装螺栓松动的问题；

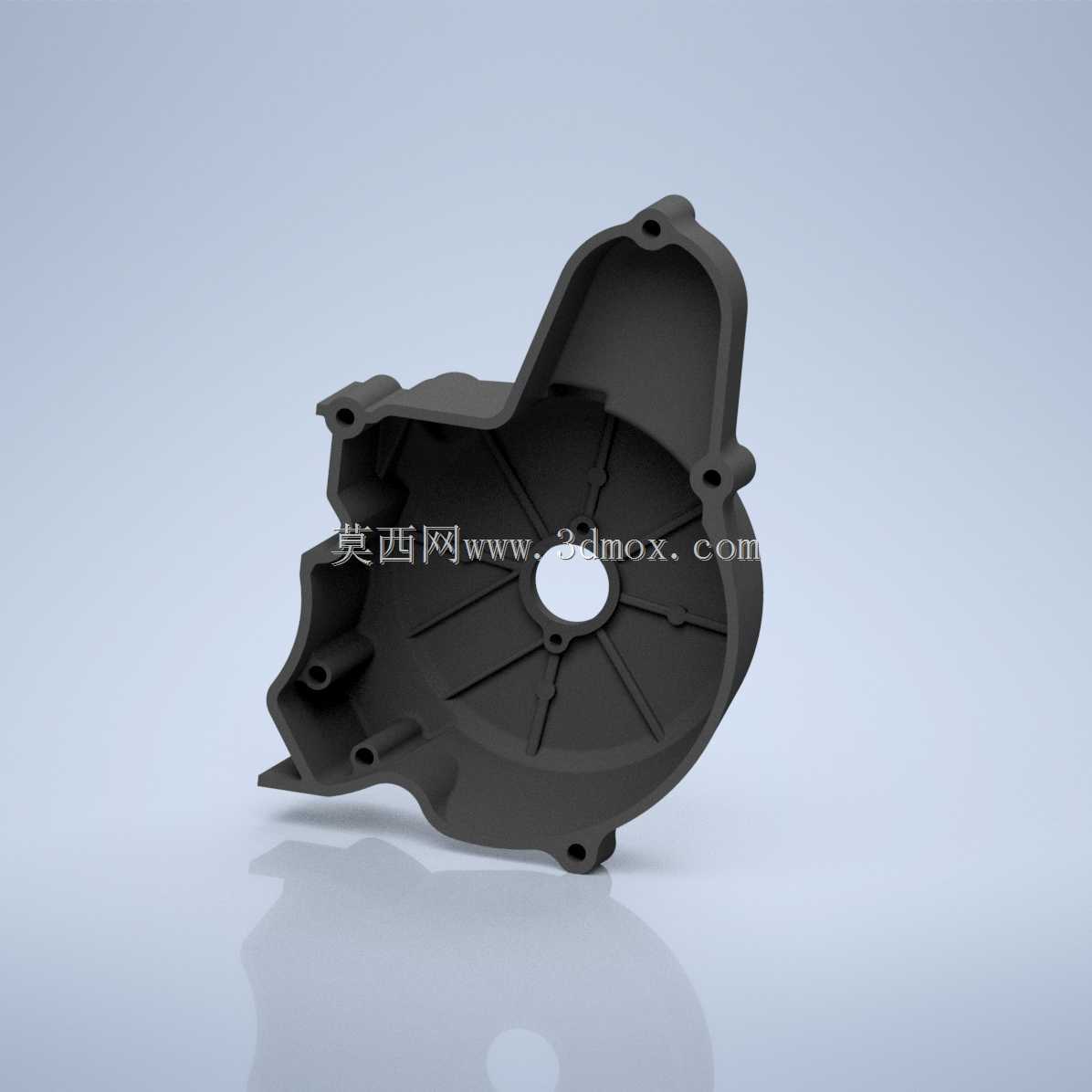

　　壳体的壁厚均匀控制在2.5-3mm之间，既保证了足够的抗冲击强度，也不会因为壁厚过厚导致发动机左侧的热量无法及时散出。安装孔位的位置度经过反复校核，和原厂发动机的安装螺柱完全对齐，普通维修人员只需要用常规套筒工具，按照对角拧紧的顺序就能完成装配，不需要额外的工装定位。护盖的外表面做了哑光磨砂处理，不容易残留指纹和油污，日常清洁只需要用湿抹布擦拭就能恢复干净，不会像亮面处理的护盖那样容易出现细小划痕影响外观。在实际使用场景中，这款护盖可以适应-30℃到60℃的环境温度区间，北方冬季低温环境下不会因为塑料脆化出现受冲击碎裂的问题，南方夏季高温暴晒下也不会出现壳体变形、密封失效的情况。针对越野路段的骑行需求，护盖的内侧布置了两道交叉的加强筋，从上部安装凸台一直延伸到下部凸缘位置，大幅提升了壳体的抗扭转强度，即使车轮带起的石块高速击打在护盖表面，也不会出现护盖开裂甚至击穿的问题。
