铰接式传动连接关节结构设计

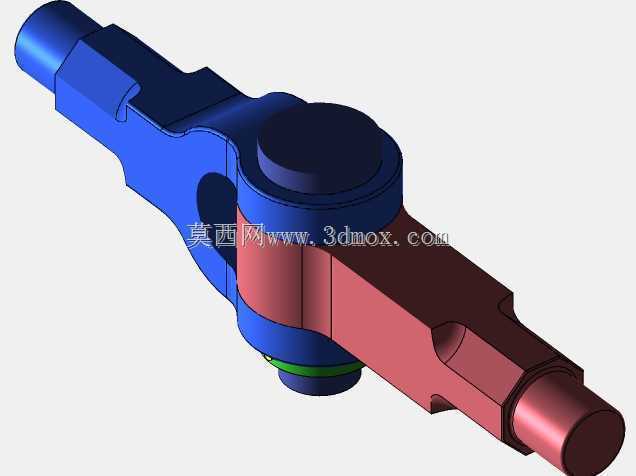

　　这类铰接关节结构，核心应用在需要实现两轴间变角度动力传递、同时承载径向与轴向复合载荷的机械传动场景中，常见于农用机械动力输出端、工业设备连杆传动组、小型工程机械的执行端连接位置，区别于刚性联轴器的同轴硬性连接，这类铰接结构可以补偿安装过程中产生的两轴同轴度误差，同时在设备运行过程中吸收一定幅度的角度偏移，避免刚性连接带来的轴系应力集中，大幅降低轴件、轴承座的疲劳损坏概率。从结构功能来看，该关节采用十字交叉式的铰接核心设计，两端的轴头分别对接主动端与从动端的安装接口，中间的铰接副可以实现两个垂直方向上的角度摆动，摆动角度范围覆盖常规传动场景下的偏移补偿需求，不需要额外加装补偿元件即可完成动力的连续传递。在设计思路上，

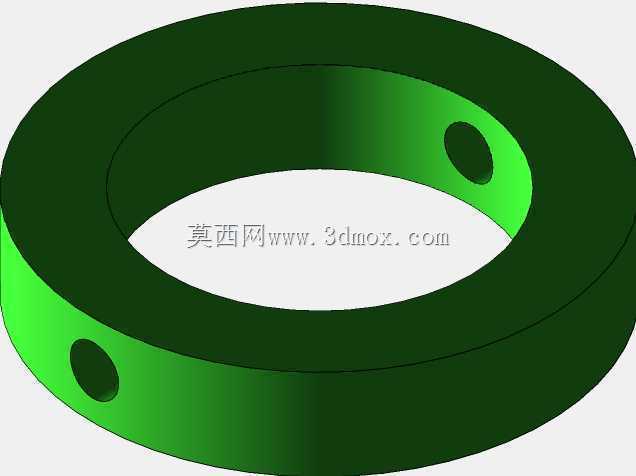

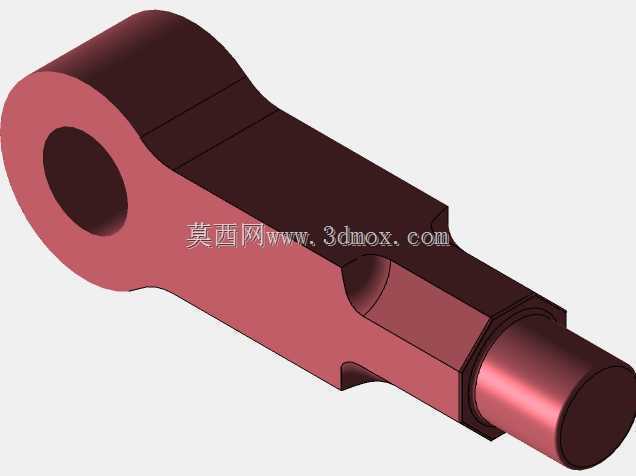

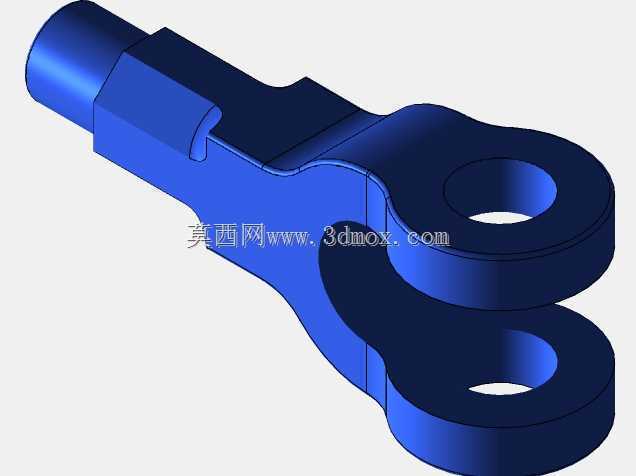

　　整体结构采用分体式装配逻辑，两端的连接轴头与中间的铰接基座采用过盈配合加定位销的固定方式，铰接副的接触面做了硬化处理，降低长期往复摆动带来的接触面磨损，中间的密封结构可以阻挡外界粉尘、水汽进入铰接摩擦面，延长部件的维护周期，同时在铰接位置预留了润滑脂注油通道，日常维护时不需要拆解结构即可完成润滑脂补充，适配工矿环境下的长期连续作业需求。从安装边界来看，两端轴头采用标准的圆柱轴径设计，轴头长度匹配常规联轴器、带轮、链轮的安装轮毂深度，轴身上预留的平键槽位置符合通用传动件的键槽标准，不需要二次加工即可直接对接市面常见的传动连接件，整体结构的最大外轮廓尺寸经过优化，在保证铰接强度的前提下尽可能缩小径向尺寸，避免安装过程中与周边的机架、

　　护罩产生运动干涉，铰接摆动的极限位置做了硬限位设计，防止超角度摆动造成的结构脱开、传动失效问题。实际选型应用时，需要根据传递的额定扭矩匹配对应轴径的规格，安装时要保证两端轴头的插入深度符合设计要求，锁紧螺钉的扭矩要达到规定值，避免运行过程中出现轴头松脱的问题，同时铰接副的初始润滑要填充足量的润滑脂，首次运行满一百小时后需要检查润滑脂状态，后续根据作业环境的粉尘、湿度情况确定润滑周期。这类铰接结构相比传统的万向节联轴器，结构更紧凑，零件数量更少，故障点相应减少，在中低转速、中等扭矩的传动场景下有更好的可靠性，同时整体结构的加工工艺性更好，轴头部分采用常规的车削、铣削加工即可完成，铰接基座采用模锻成型后精加工接触面，

　　不需要复杂的专用加工设备，生产成本更低，适合批量配套应用在通用机械设备的传动系统中。在结构强度校核层面，铰接核心的销轴部分采用合金结构钢材质，经过调质处理后表面淬火，硬度满足长期摩擦接触的使用要求，销轴的剪切强度、弯曲强度都预留了足够的安全系数，可以承受短时的过载冲击，不会出现销轴断裂的失效问题，两端轴头与基座的连接位置做了应力释放槽设计，避免应力集中在轴肩位置造成的疲劳断裂，整体结构的动平衡特性经过优化，在额定转速范围内运行不会产生明显的振动，不会对配套的轴承、电机等部件造成额外的载荷冲击。
