铁路轨道用43公斤级承重钢轨结构

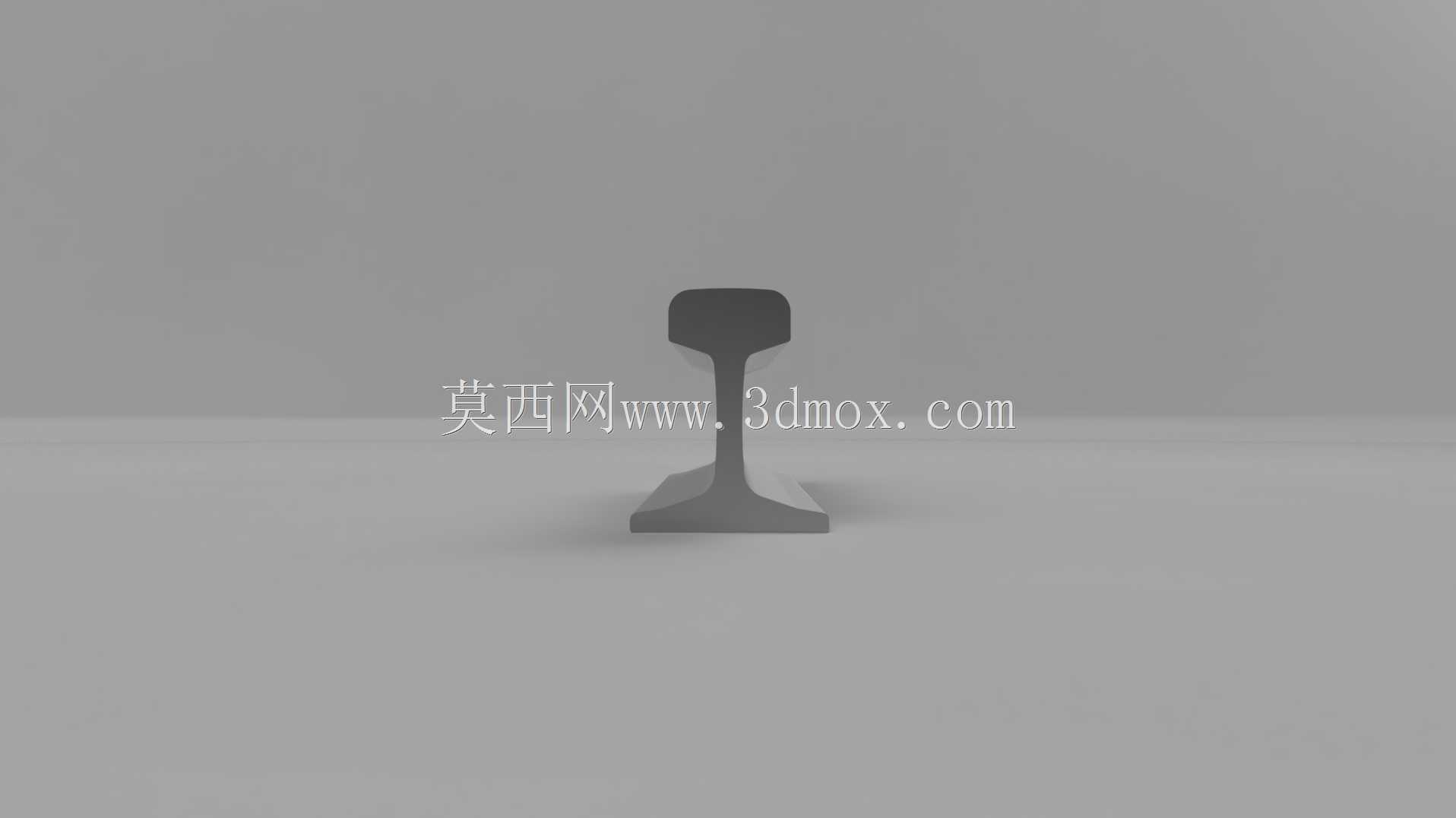

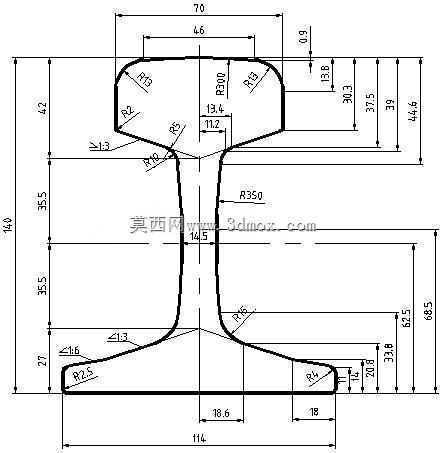

　　在铁路线路的基础设施搭建环节，钢轨是直接承接列车轮对载荷、引导车辆行驶方向的核心受力构件，本次建模的43公斤级钢轨，对应每延米公称重量43kg的制式规格，是国内普速铁路支线、厂矿专用线、货运场站线路中应用十分广泛的轨型。从实际工况的受力逻辑出发，该轨型的截面采用工字形对称设计，轨头部分做了适配轮对踏面的圆弧轮廓处理，轮轨接触区域经过曲面优化，能够将列车行驶过程中的垂向载荷均匀分散到轨腰与轨底结构，避免局部应力集中造成的轨面压溃、剥离掉块等早期损伤。轨头的踏面弧度匹配标准铁路轮对的锥度设计，在列车通过曲线段时，能够借助轮对的锥度效应自动调整行驶轨迹，减少轮缘与轨侧的硬摩擦，降低曲线段的养护工作量。轨腰部分采用等厚度的垂直腹板结构，

　　连接轨头与轨底，承担垂向载荷传递的同时，还需承受列车行驶过程中产生的横向水平力，尤其是在列车启动、制动以及通过道岔区域时，纵向的制动力与牵引力也会通过轨腰传递到下部的轨枕与道床结构，因此建模过程中严格还原了轨腰的圆弧过渡尺寸，在轨头与轨腰、轨腰与轨底的连接位置均做了圆角处理，避免直角结构带来的应力集中问题，这一细节直接关系到钢轨的疲劳寿命，在长期交变载荷作用下，过渡圆角的尺寸偏差会大幅提升裂纹萌生的概率。轨底部分采用宽翼缘设计，通过增大与轨下垫板的接触面积，将上部传递的载荷均匀分散到轨枕、道砟层，降低单位面积的承压应力，避免轨枕被压损或者道砟被压碎粉化，轨底的上表面设置有适配弹条扣件的安装平面，

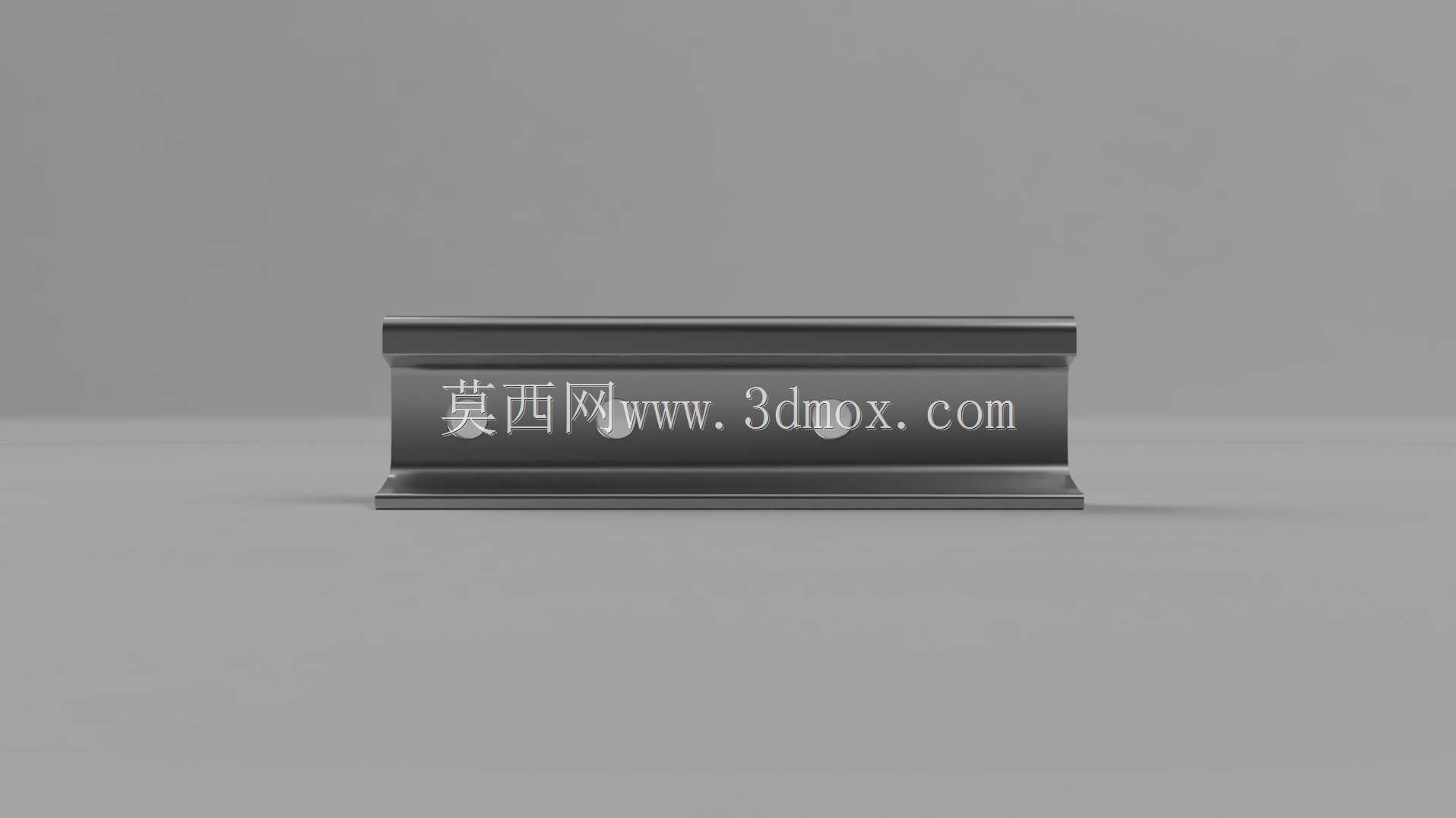

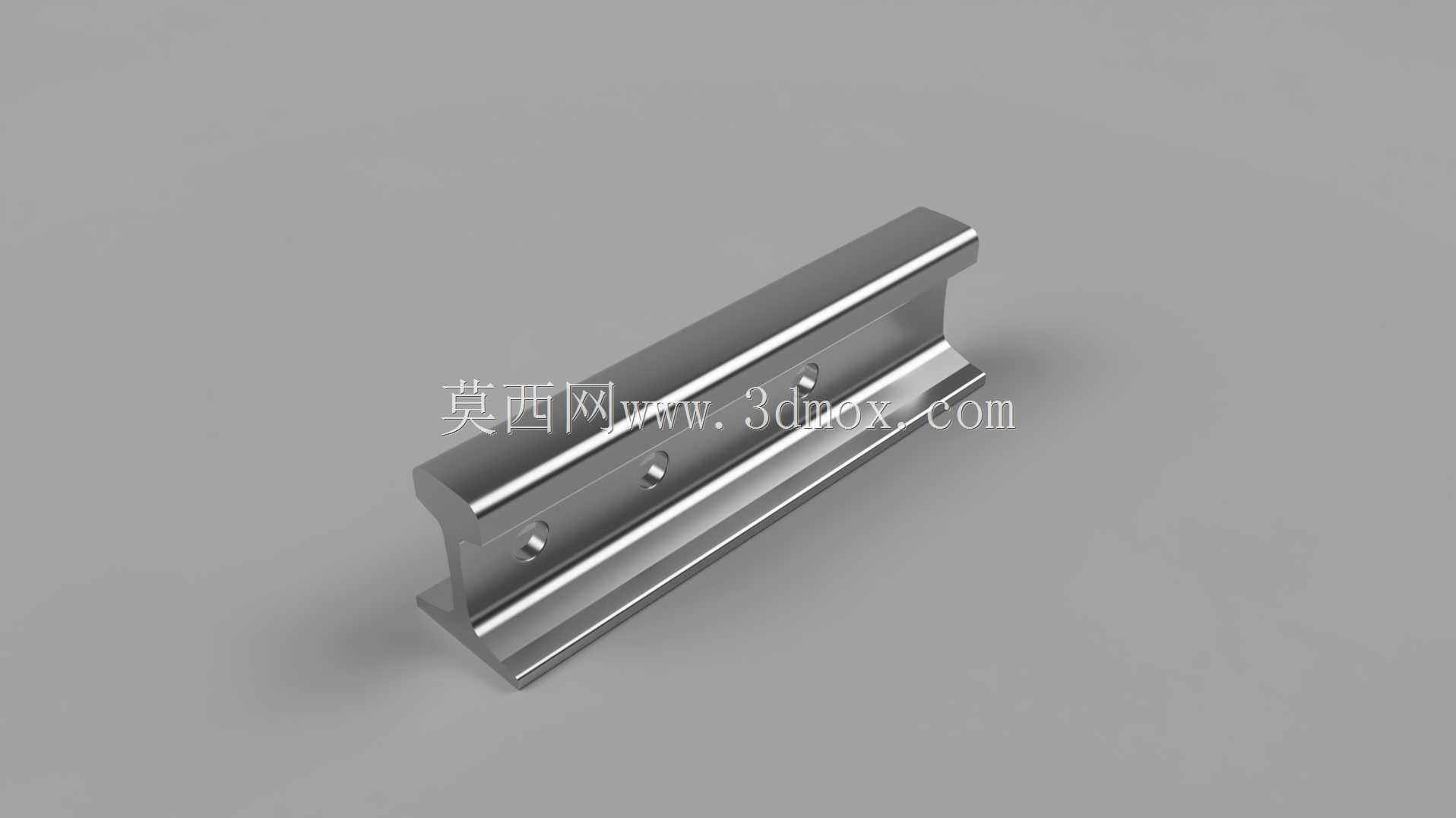

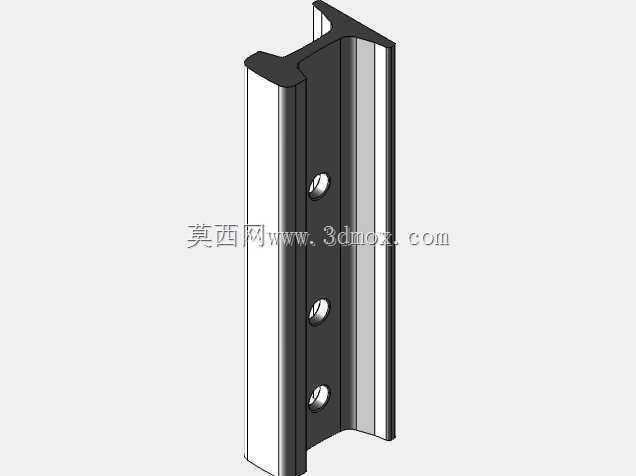

　　本次建模还原了轨腰位置的螺栓连接孔结构，这类开孔主要用于钢轨接头处的鱼尾板连接，或者特殊区段的轨距挡板固定，开孔位置严格按照轨型的标准间距排布，孔边做了倒角处理，减少安装过程中的应力集中，同时避免螺栓安装时出现卡滞。从安装边界来看，该型钢轨的标准定尺长度通常为12.5m与25m两种，建模时截取的单段结构可用于线路局部的受力仿真、扣件匹配验证，相邻钢轨接头处需预留对应温度伸缩量的轨缝，通过鱼尾板与高强度螺栓实现相邻轨段的刚性连接，保证轨面的连续性，减少列车通过接头时的冲击振动。在厂矿专用线的应用场景中，这类43kg钢轨能够适配轴重不超过21t的货运列车通行，满足大宗矿石、钢材、煤炭等物料的厂内转运需求，相比更重型的60kg、

　　75kg轨型，其采购成本与铺设难度更低，适配运量相对较小、行车速度较低的专用线路场景，在部分厂区的起重设备行走轨道中，该轨型也常被用作天车、龙门吊的行走轨道，此时需要根据起重设备的轮压参数对轨下基础做加强处理，保证轨道的承重能力满足设备满载行走的受力要求。建模过程中对轨头的工作边、非工作边做了明确的区分，工作边为靠近线路内侧、与轮缘接触的侧面，其轮廓精度直接影响轨距的稳定性，非工作边的倒角处理则是为了减少轨端淬火时的应力集中，同时避免安装作业时的锐角割伤。从材料特性匹配的角度，该类钢轨通常采用U71Mn等热轧低合金钢轨钢制造，具备较高的强度与耐磨性，建模时的结构尺寸完全对应热轧成型的成品轮廓，未额外添加机加工余量，可直接用于轮轨接触仿真、轨道铺设施工模拟、扣件装配干涉检查等工作，在进行线路三维布局设计时，该模型可直接导入线路装配环境，配合轨枕、扣件、道砟等构件完成整段线路的数字化搭建，校验不同曲线半径下的轨距加宽、外轨超高设置是否合理，提前排查轨道与周边设备、建筑的限界冲突问题。
