8mm内径防滑法兰式电机联轴器结构

　　做小型移动机器人、桌面级自动化模组的结构设计时，电机轴和负载端的连接可靠性一直是容易被忽略的细节，很多初入行的工程师图省事直接用顶丝联轴器，跑急停、正反转切换频次高的工况下，用不了多久就会出现轴孔打滑、定位偏移的问题，尤其是ROBOCON这类竞技类机器人项目，负载冲击大，传动间隙和打滑会直接影响机构动作精度，这款夹紧式防滑联轴器就是针对这类小扭矩高动态响应的传动场景设计的。

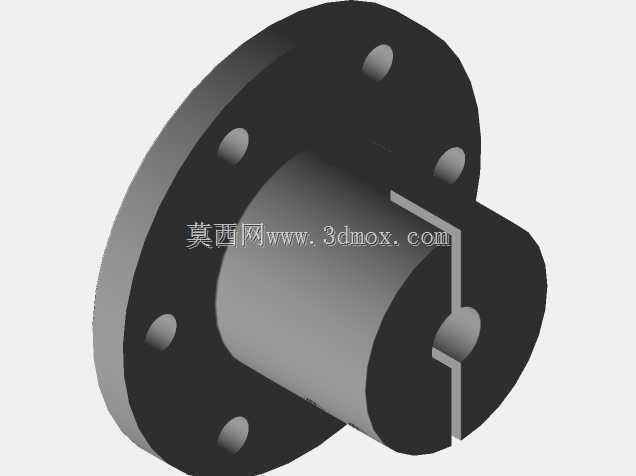

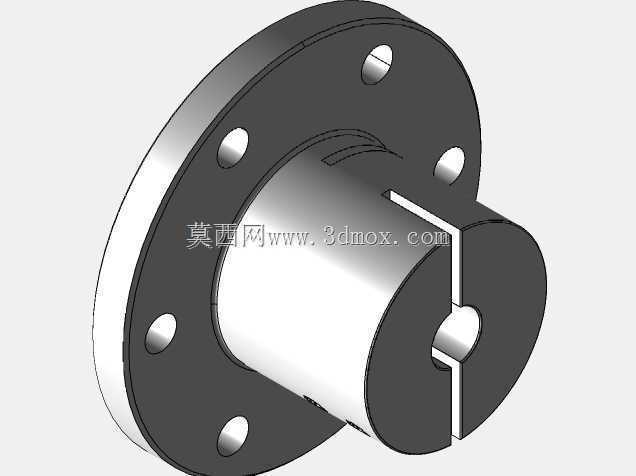

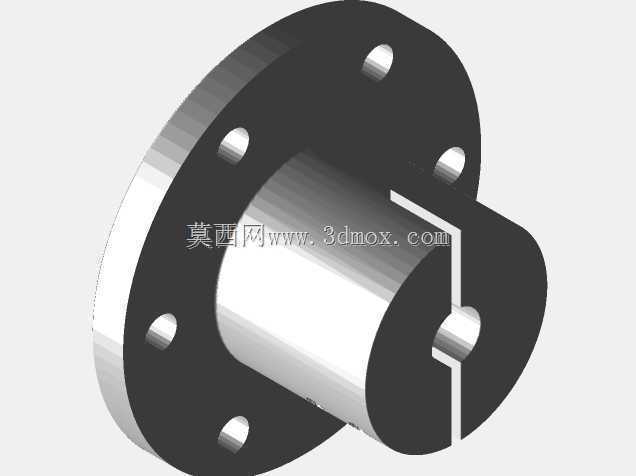

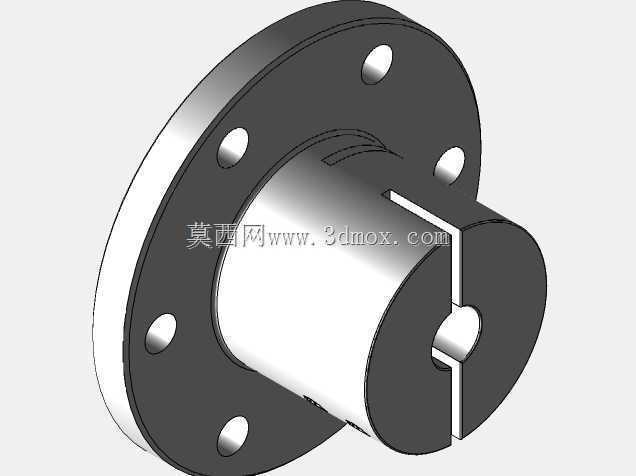

　　从安装边界来看，这款联轴器采用法兰式安装结构，法兰端节圆直径47.5毫米，法兰上均匀分布6个安装通孔，可直接通过螺栓固定在设备安装面板或者负载端的基座上，不需要额外做转接支架，能有效缩短传动链的轴向尺寸；轴套端内径为8毫米，刚好匹配市面上绝大多数42系列步进电机、200W级小型伺服电机的输出轴径，整体外径59毫米，轴向总长度紧凑，在小型AGV驱动轮、机械臂关节模组、桌面输送线的动力端布局时，不会和周边的走线槽、传感器安装位产生干涉。

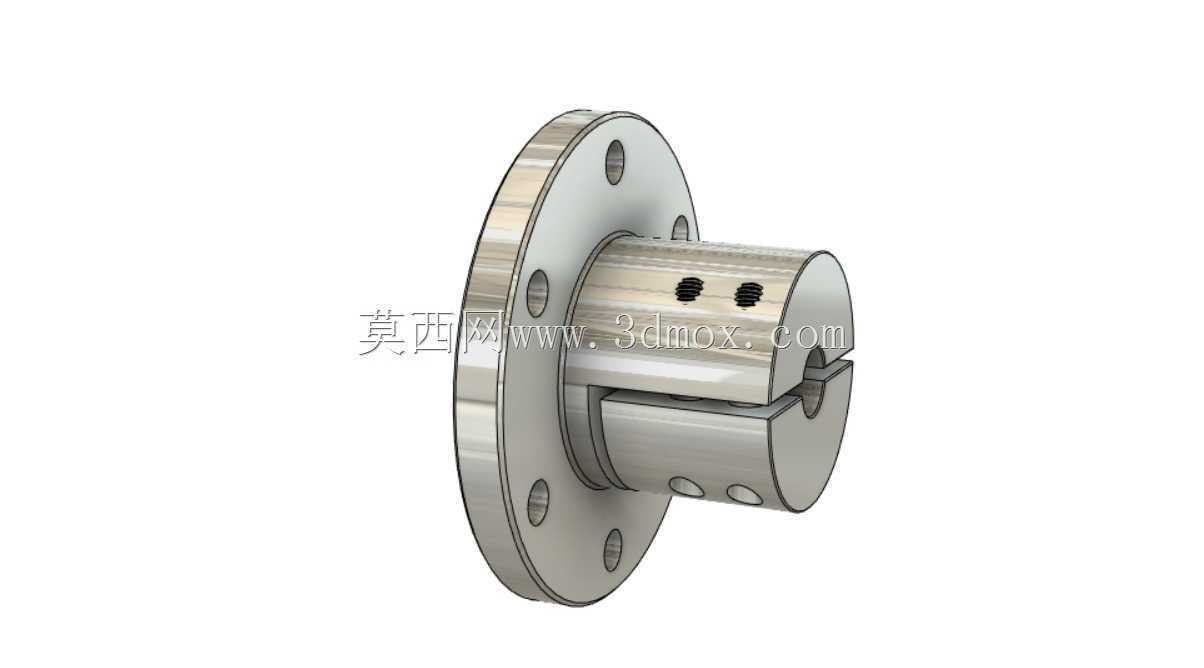

　　材质选用铝合金加工，整体净重仅75克，对于需要严格控制运动部件重量的机器人关节、往复摆动机构来说，更低的转动惯量意味着电机启停时的冲击更小，动态响应速度更快，铝合金本身的抗锈蚀性能也能适应常规实验室、普通工业车间的使用环境，不需要额外做表面防锈处理。连接端采用开口夹紧式结构，配合轴套上的两个锁紧顶丝，安装时先将电机轴插入轴孔到位，拧紧夹紧缝的锁紧螺栓让轴套抱紧电机轴，再锁紧两个径向顶丝做二次防松，相比单纯靠顶丝抵紧轴面的固定方式，抱紧式结构是通过轴套整个内孔面和电机轴的摩擦力传递扭矩，不会在电机轴表面顶出凹坑，后期拆卸维护也不会出现轴和联轴器咬死的情况，防滑性能提升明显，即使频繁正反转、承受瞬时冲击负载，也不会出现轴孔相对滑动的问题。

　　实际选型应用时，需要注意安装面的平面度公差，法兰贴合面的平面度建议控制在0.05毫米以内，避免锁紧法兰螺栓时联轴器本体出现翘曲，导致轴孔同轴度偏差，额外增加电机轴的径向负载；轴孔插入深度建议不小于12毫米，保证抱紧接触面足够，传递额定扭矩时不会出现轴向窜动。这款联轴器的结构设计没有冗余的复杂特征，三维建模时可以直接提取法兰安装孔位、轴孔尺寸做装配干涉检查，在做小型机器人传动系统布局时，能直接调用匹配安装尺寸，减少重复建模的工作量，尤其适合做ROBOCON竞赛机器人、ROS教学平台、小型自动化实验设备的结构设计选型参考，其夹紧防松的结构形式也可以作为小扭矩传动连接结构的设计参考，针对不同轴径的需求，只需要调整轴套内孔尺寸、法兰安装孔的分布参数，就可以衍生出适配不同规格电机的系列化联轴器产品。在传动精度要求不是极高的轻载场景下，这种结构的联轴器兼顾了安装便捷性和连接可靠性，加工难度低，普通的车铣复合设备就可以完成加工，不需要特殊的工艺处理，成本也远低于膜片联轴器、波纹管联轴器这类高精度柔性联轴器，对于预算有限的教学项目、原型机开发来说是非常合适的传动连接件。
