十字铰接式万向连接关节结构

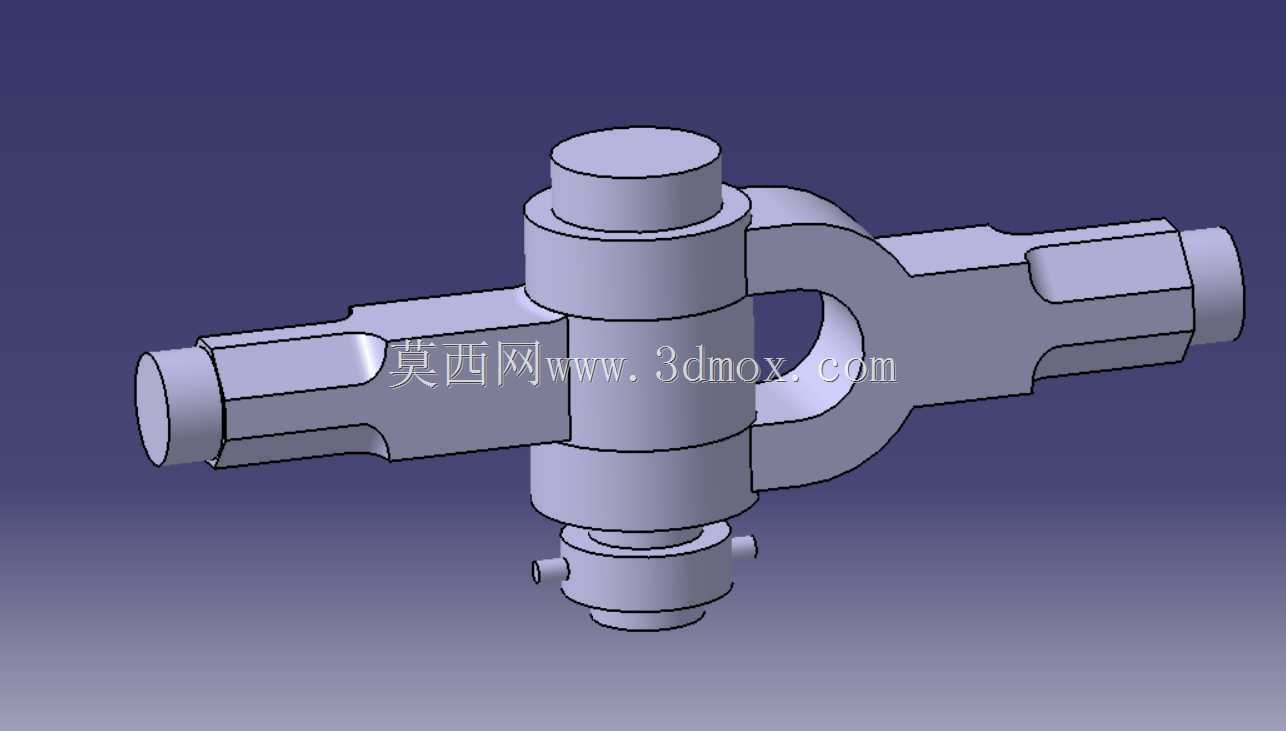

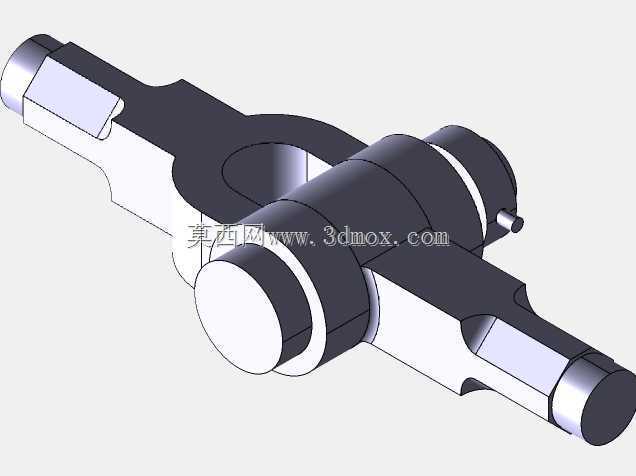

　　该铰接关节属于机械传动系统中用于补偿轴线偏移、传递交错轴扭矩的核心连接构件，整体采用十字正交的双轴贯通布局，竖向为带上下限位轴颈的回转支承段，横向为两端带扁方夹持段的传动轴段，侧向集成叉形耳板连接结构，可同时实现两个正交方向的小角度摆动，适配多自由度联动的传动需求。这类构件广泛应用在工业机器人小臂联动机构、工程机械操作连杆、农用设备转向传动组、自动化生产线浮动连接工位中，当上下游安装轴存在装配同轴度误差、运行中受载荷产生轴线偏斜时，关节可通过自身铰接转动抵消附加弯矩，避免轴系因刚性约束出现弯扭过载、轴承异常磨损的问题。

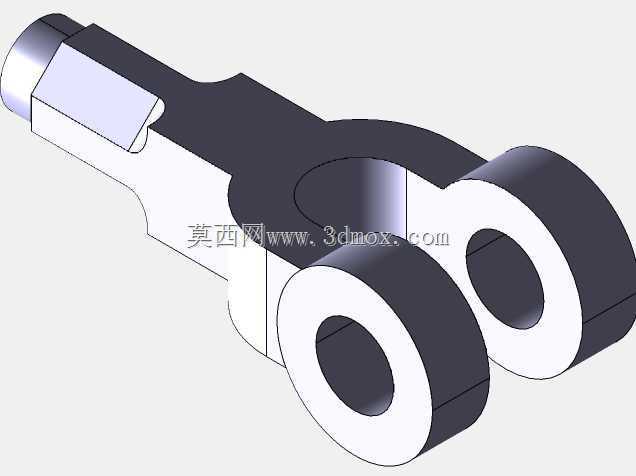

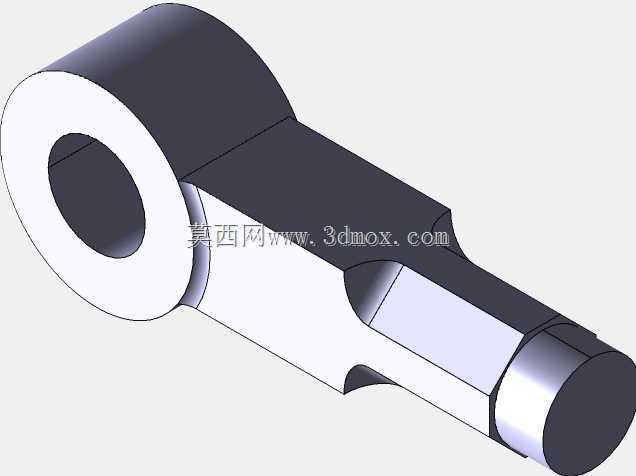

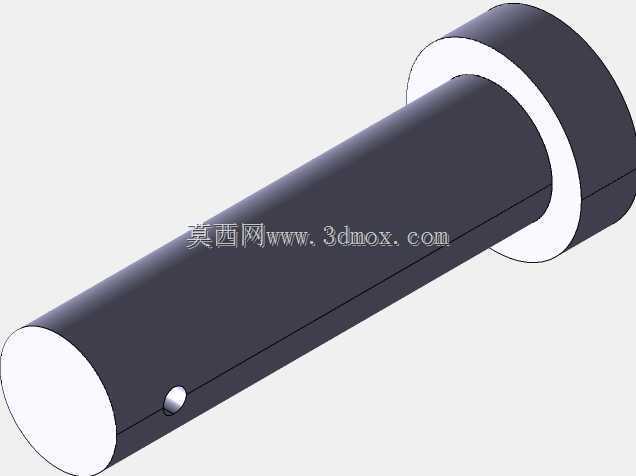

　　从结构设计逻辑来看，竖向轴段上下两端均设置了环形定位台阶，下端轴颈预留了径向销孔，可装入开口销完成轴向限位，防止关节从安装支座中脱出；上端轴颈做了加粗处理，可承受较大的轴向拉压载荷。横向传动轴的两端加工出对称扁方结构，区别于普通光轴连接，扁方段可与配套拨叉、夹持座形成止转配合，扭矩传递不再仅依赖键连接或过盈配合，重载工况下不会出现轴头打滑、滚键的失效问题。侧向叉形耳板的开档尺寸与横向轴径匹配，耳板内孔与竖向轴段同轴，叉体外侧做了加厚凸台，铰接摆动时耳板根部的应力集中区域壁厚得到加强，避免长期交变载荷下出现叉体开裂。

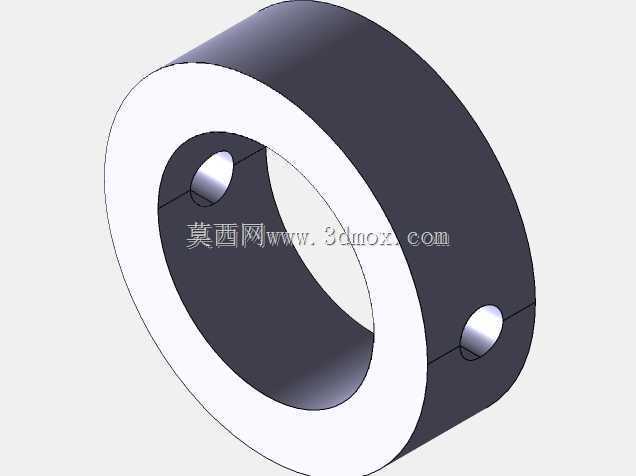

　　建模过程中各配合面的尺寸边界需要重点把控：横向轴两端的圆柱段直径与配套衬套内径采用基孔制间隙配合，预留0.02-0.05mm的摆动间隙，保证关节转动无卡滞；扁方段的对边尺寸公差控制在负偏差范围内，装入夹持槽后可通过侧面锁止螺钉完成轴向固定；竖向轴的上下轴颈分别对应安装支座的上下通孔，轴颈长度略小于支座上下端面的间距，保证关节转动时端面不会与支座发生摩擦剐蹭；下端销孔的位置距离轴颈端面留出足够距离，装入开口销后销体不会超出轴端轮廓，不会和下方相邻零部件发生运动干涉。

　　实际选型应用时，需要先核算关节的额定动载荷，横向轴的抗扭截面系数由轴径和扁方厚度共同决定，若用于冲击载荷较大的工程机械工况，可将轴段过渡圆角加大，降低应力集中系数；若用于洁净环境的自动化设备，可在铰接配合面预留润滑脂槽，存储润滑脂延长维护周期。整个模型的所有装配特征均按实际加工逻辑搭建，没有冗余的非工程特征，结构工程师可直接在此基础上修改轴长、开档尺寸、轴颈直径，快速适配不同载荷等级、不同安装空间的铰接传动场景，也可直接导出工程图用于机加工生产，各特征的建模顺序完全遵循车削、铣削、钻削的加工工序，工艺合理性较强。
